CADデータ

<免責事項>
本CADデータの図面要素から抽出される値について、実際の値と一致することを保証するものではありません。
当社の予見の有無を問わず、お客様が本CADデータをご使用することによりお客様または第三者に生じた如何なる損害についても一切責任を負いかねます。

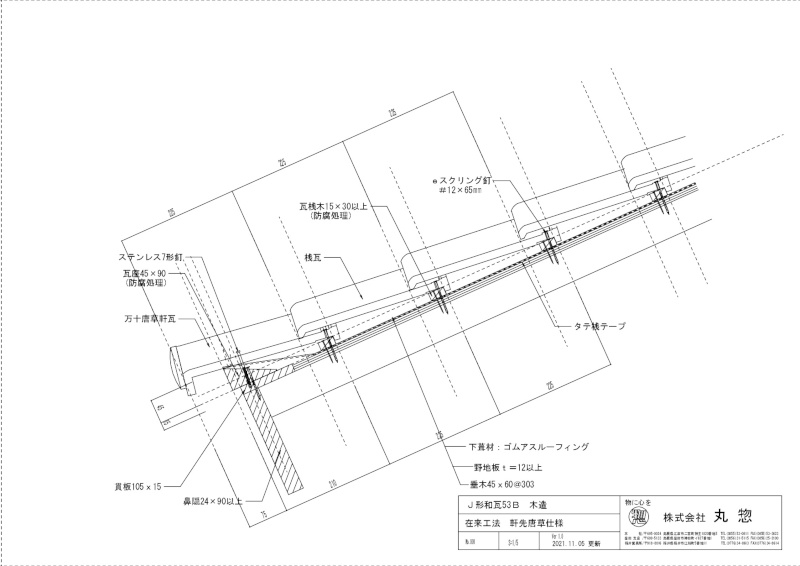

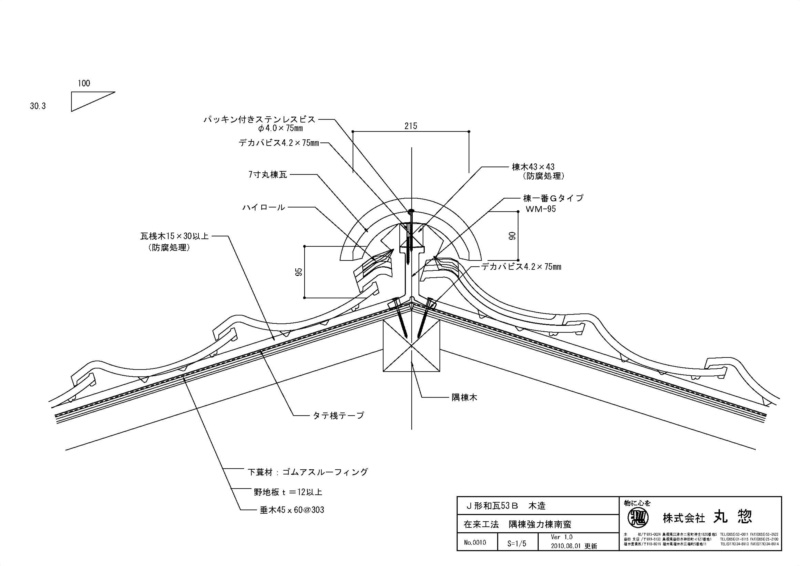

和形53B TSルーフ、セフティ・ルーフ、グラスロ、レインシャット

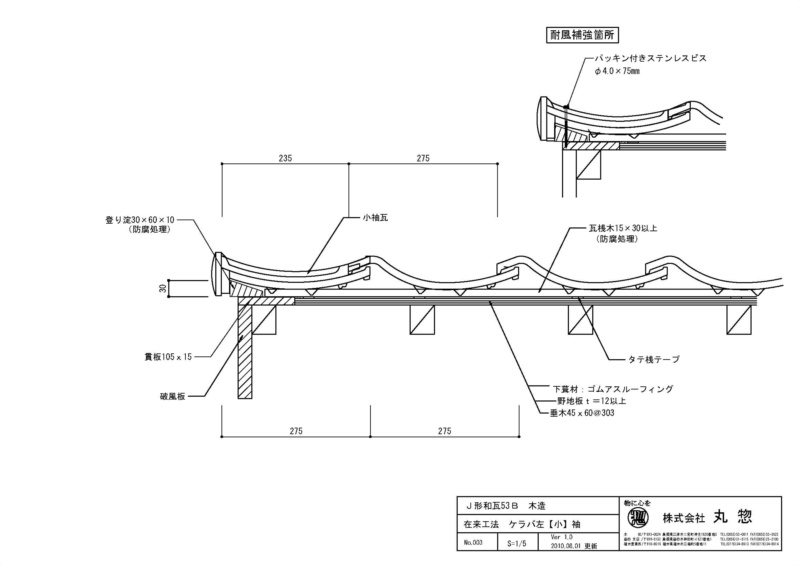

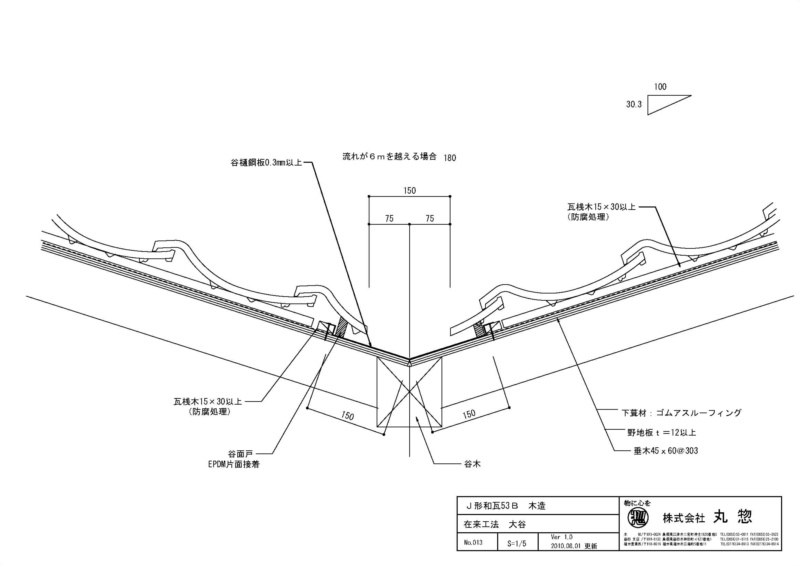

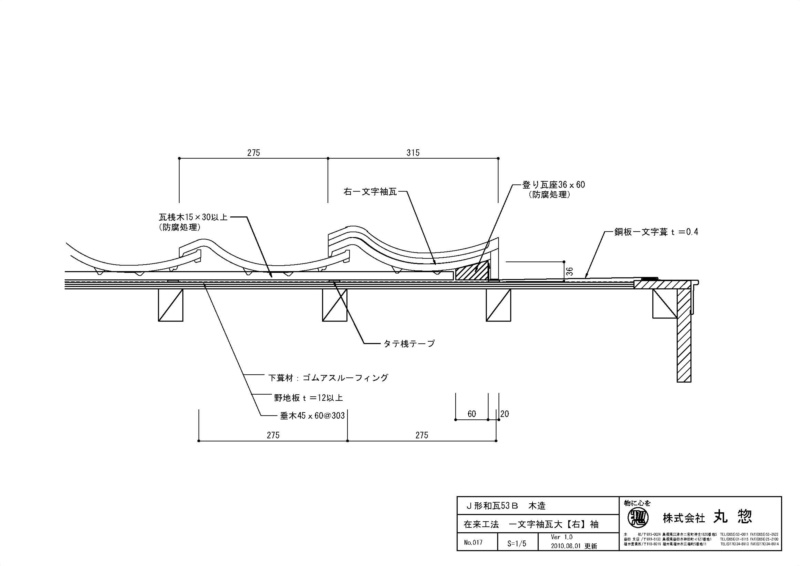

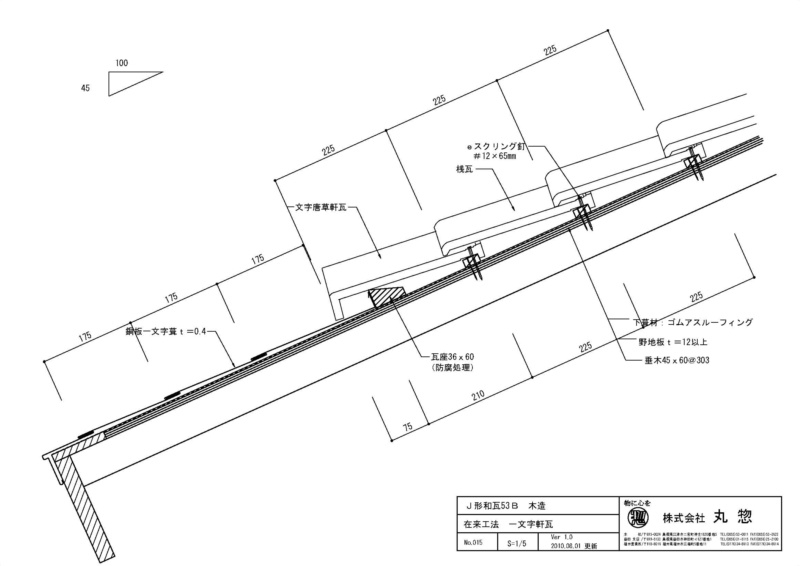

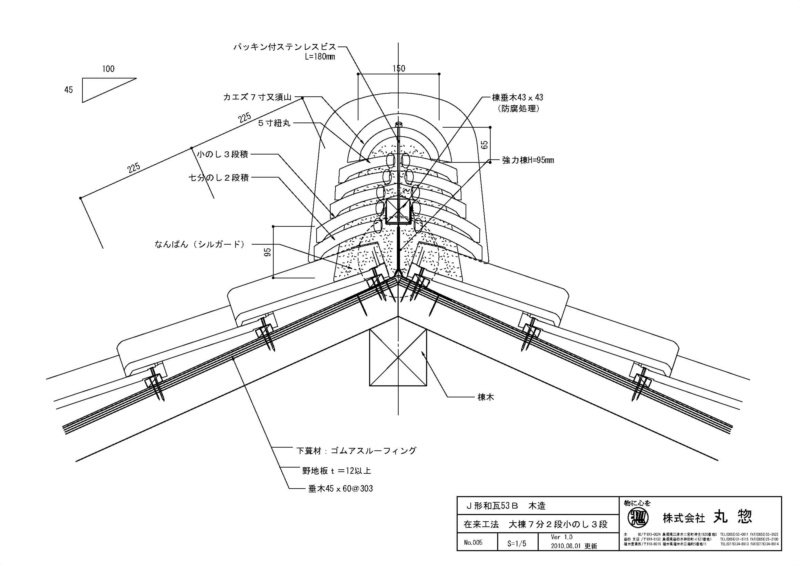

木造 【在来工法】 DXF(2.01MB) ダウンロード PDF(313KB) ダウンロード· 開く

瓦屋根標準設計・施工ガイドラインに沿った一般的な工法です。
躯体 木造  野地板t=12
下地 ゴムアスルーフィング ルーフテープ使用
桟木 防腐処理材
棟納まり 強力棟金具 なんばん



先頭へ

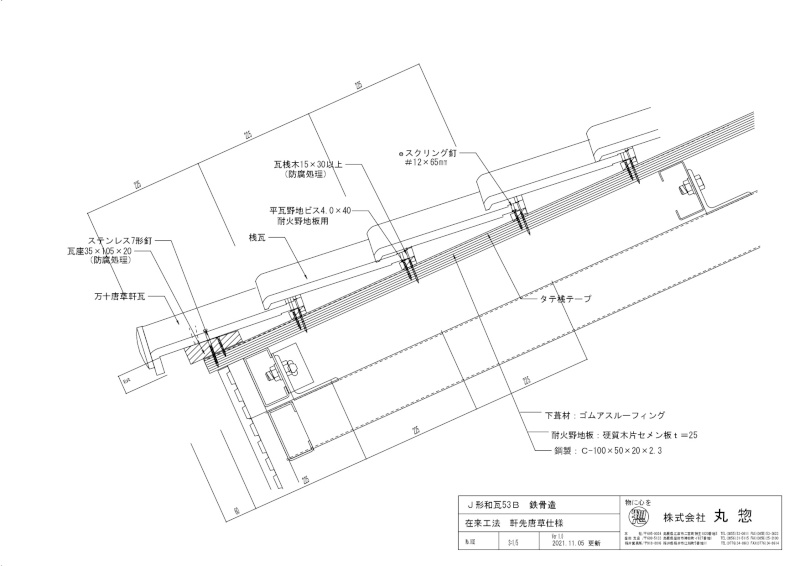

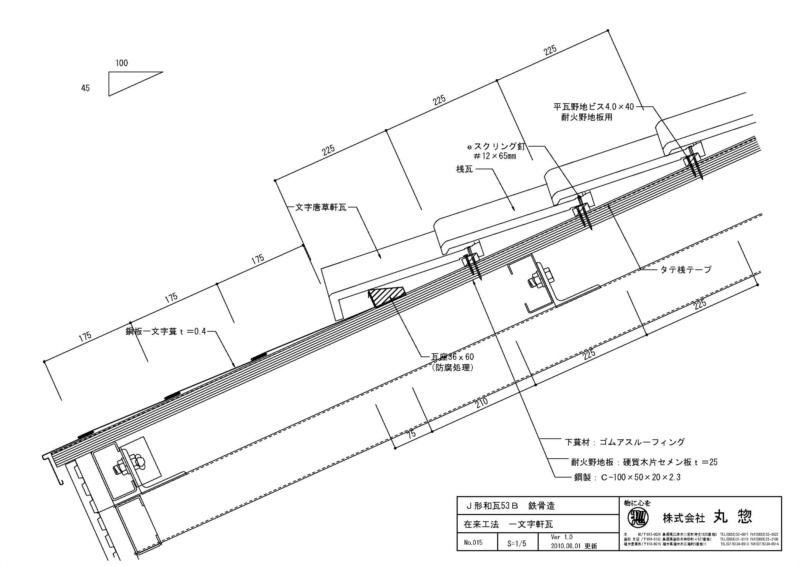

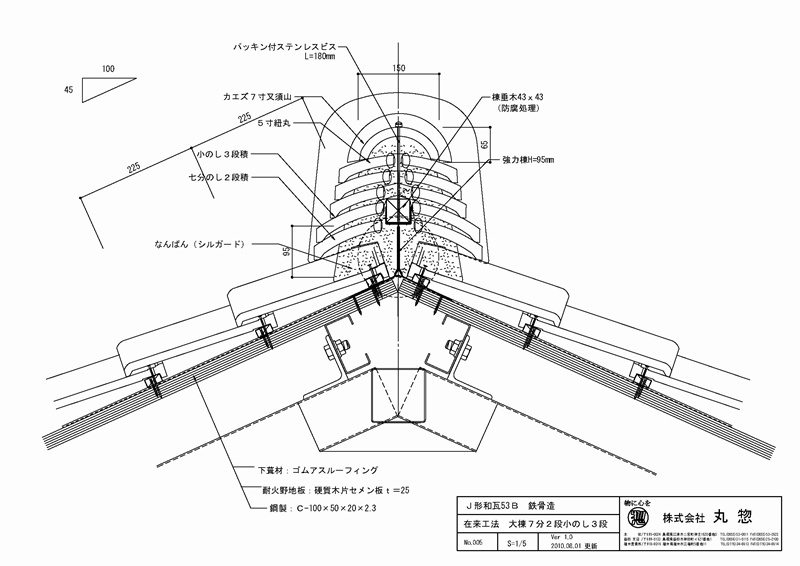

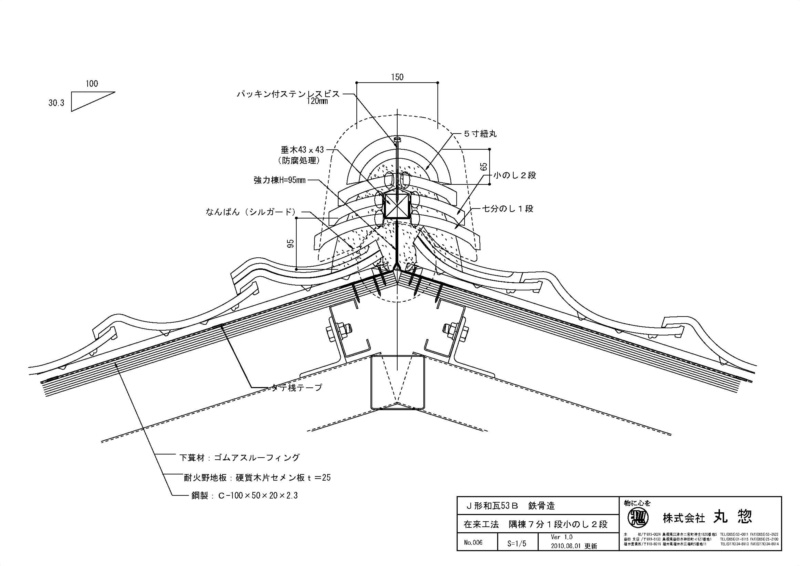

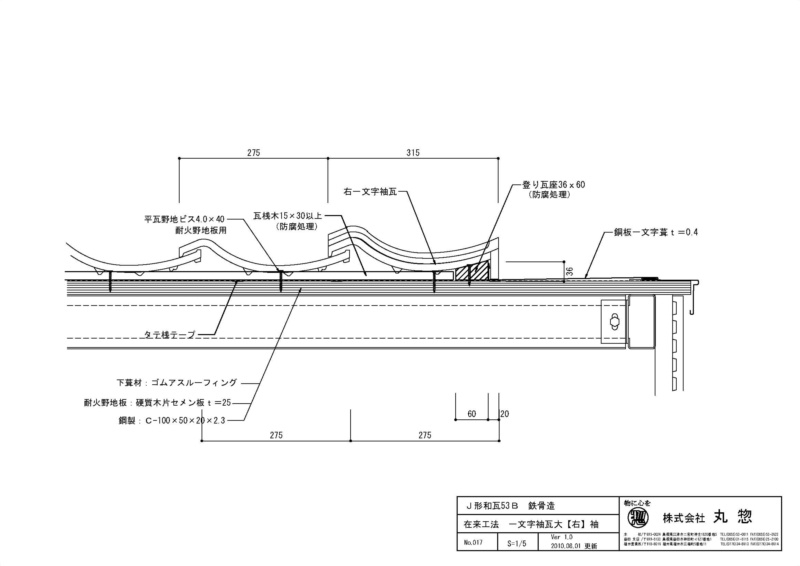

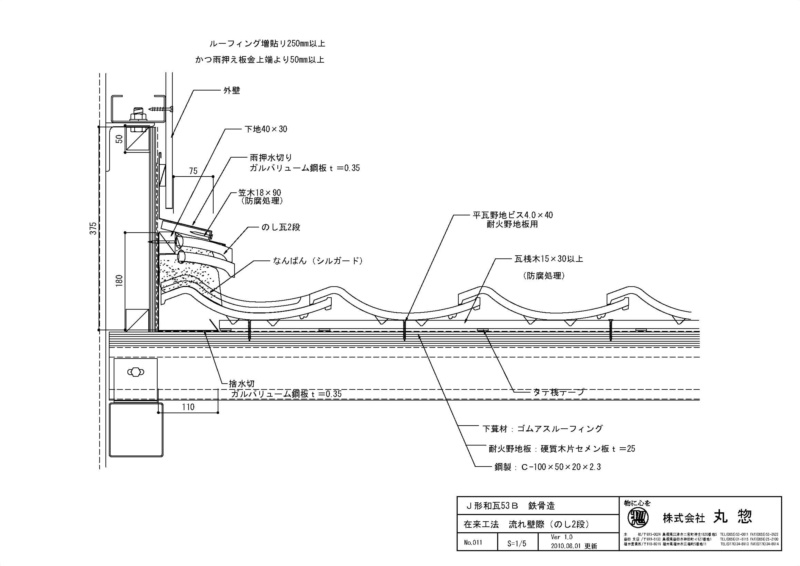

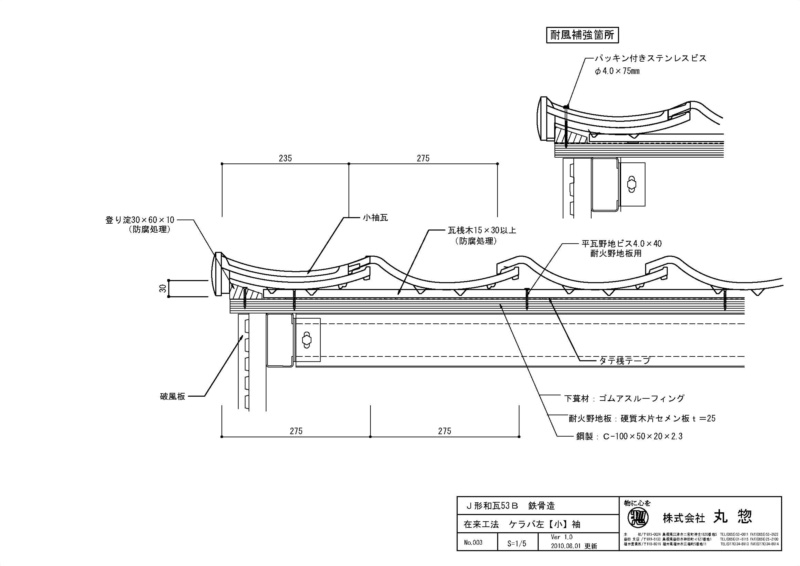

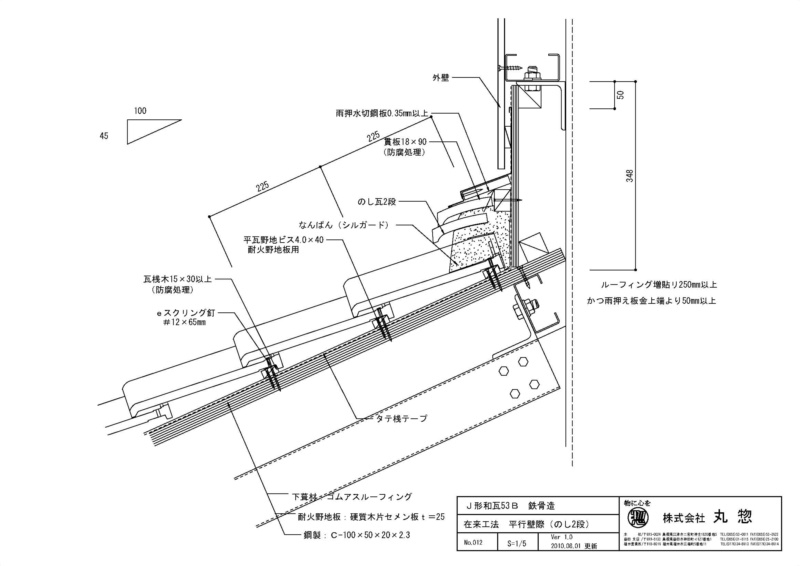

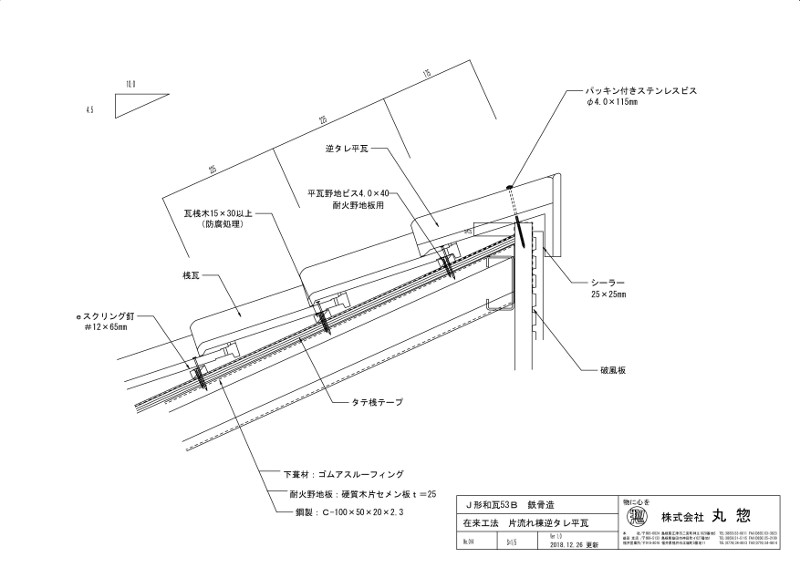

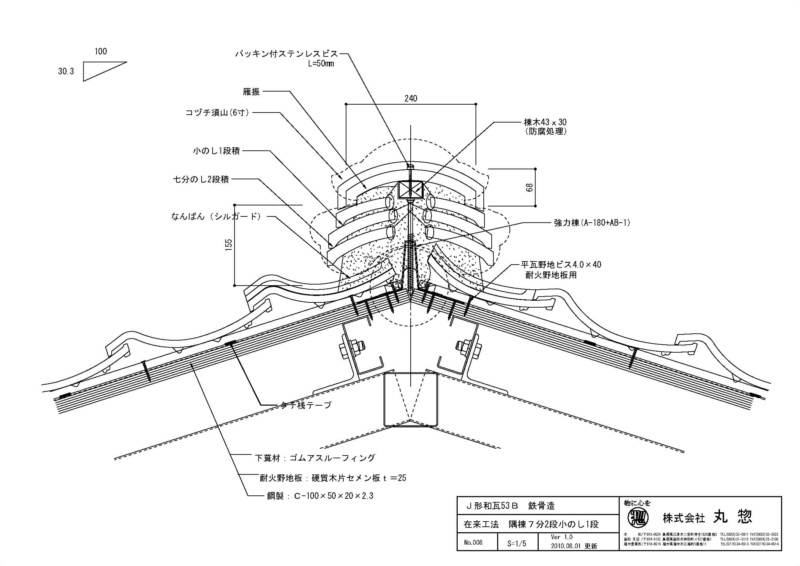

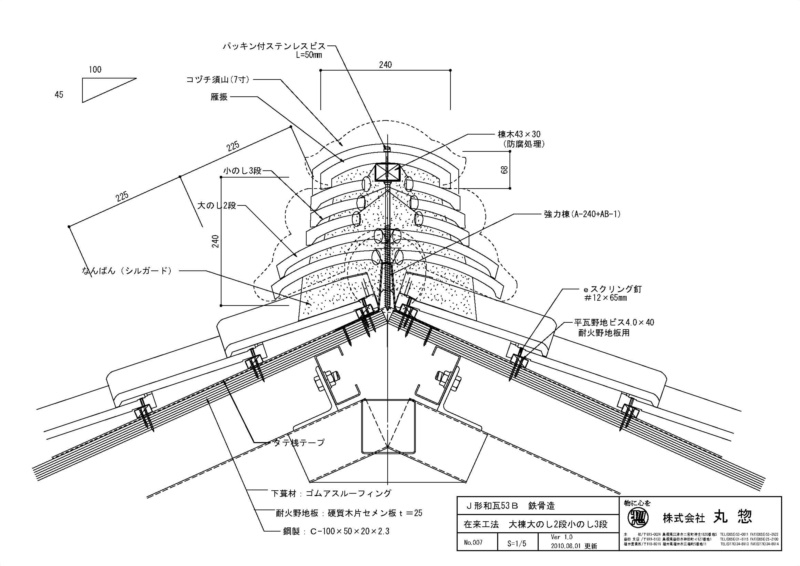

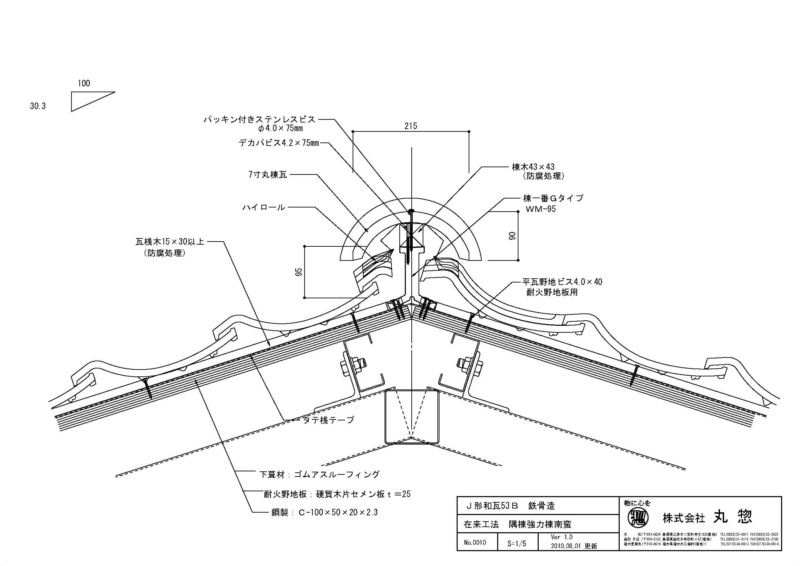

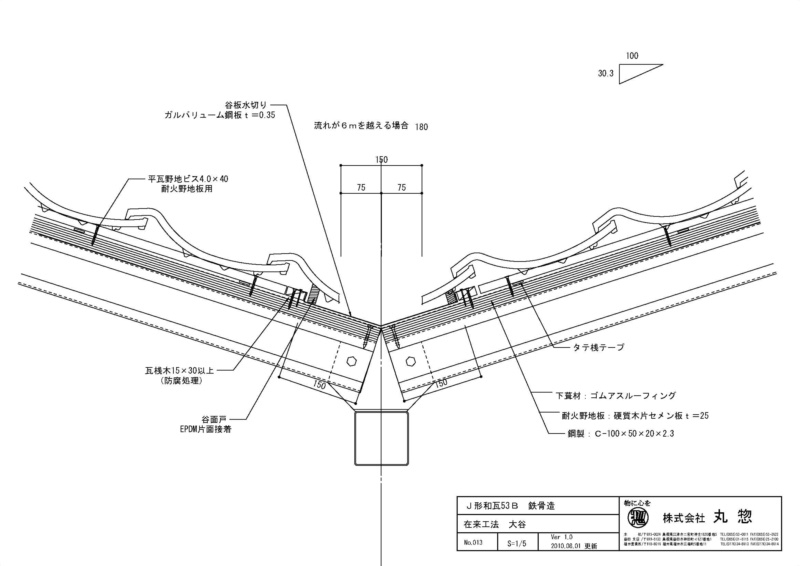

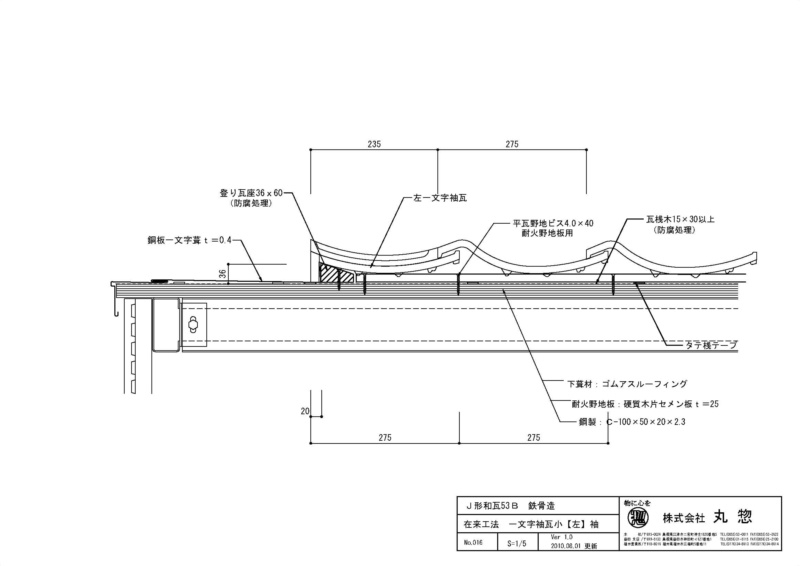

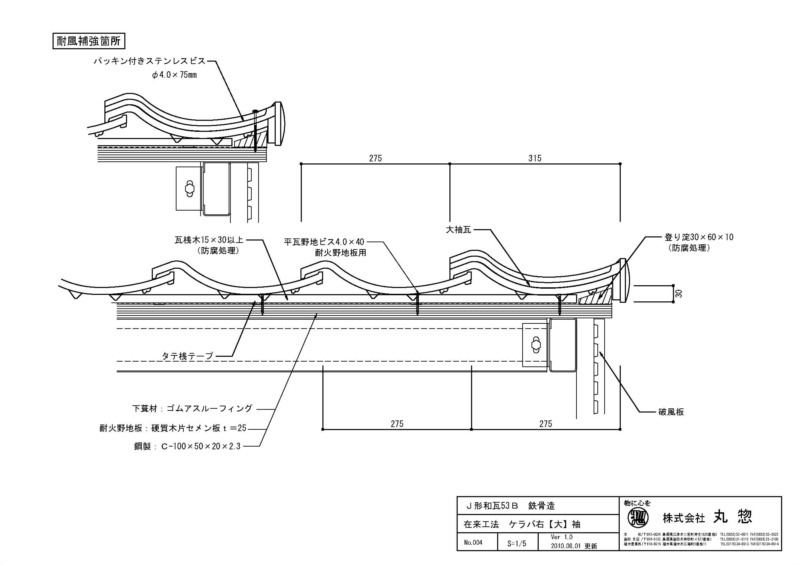

鉄骨 【在来工法】 DXF(4.14MB) ダウンロード PDF(451KB) ダウンロード· 開く

瓦屋根標準設計・施工ガイドラインに沿った一般的な工法です。
躯体 鉄骨造  耐火野地板t=25
下地 ゴムアスルーフィング ルーフテープ使用
桟木 防腐処理材
棟納まり 強力棟金具 なんばん



先頭へ

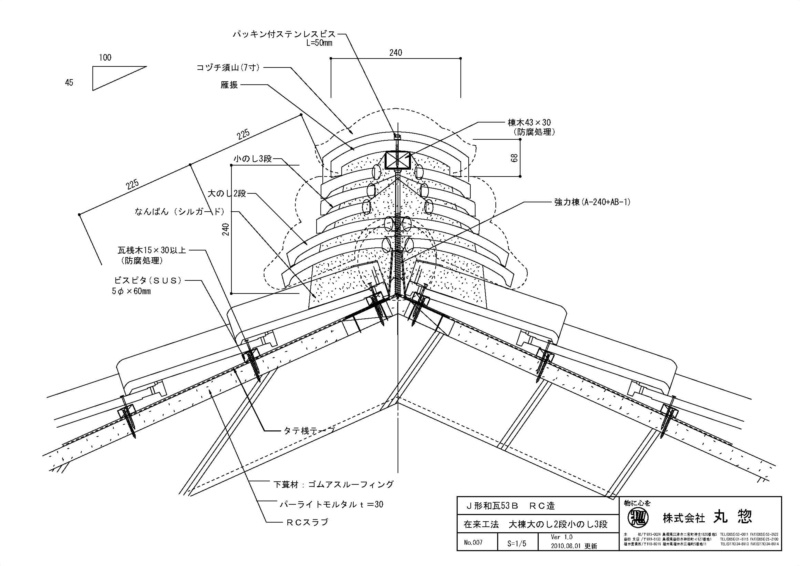

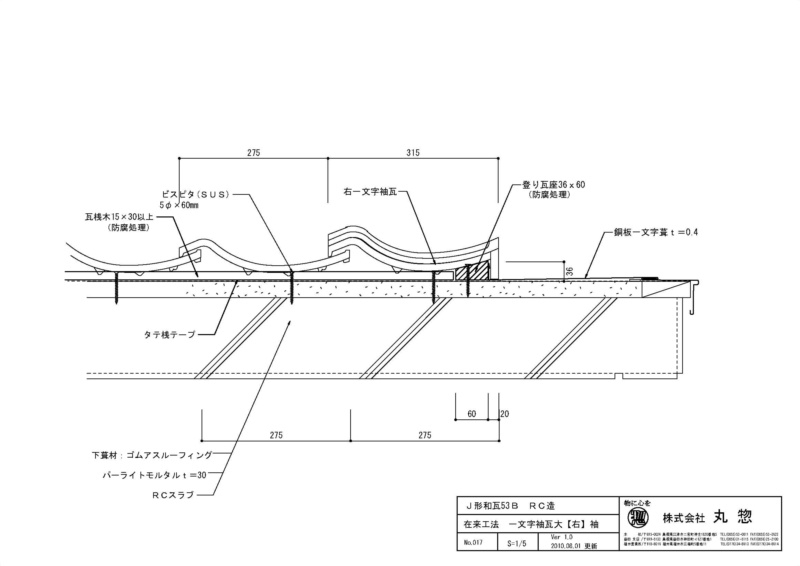

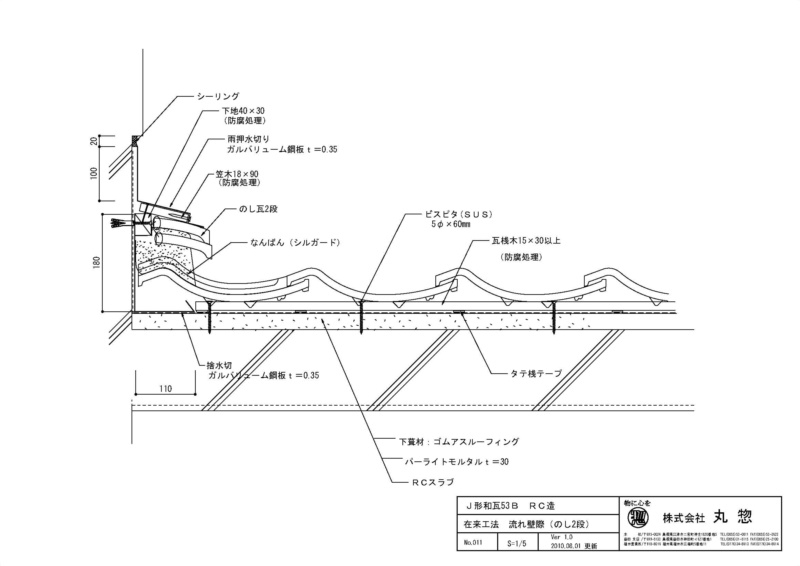

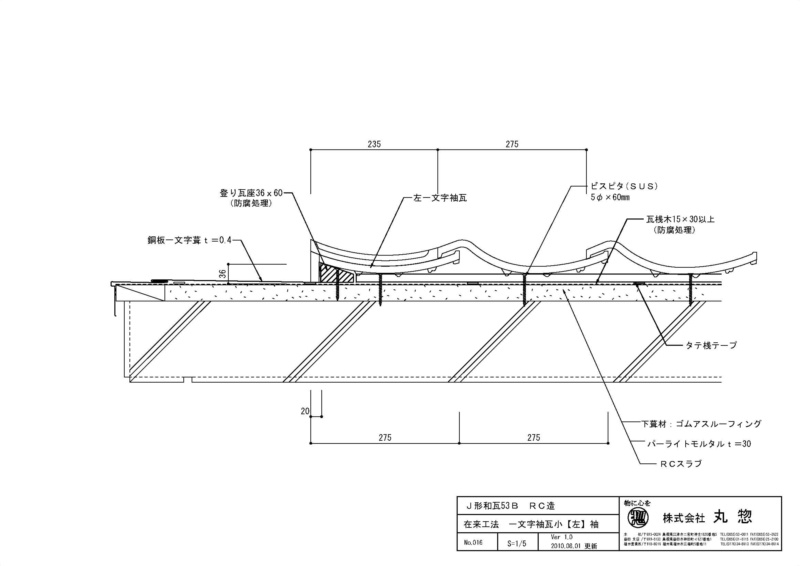

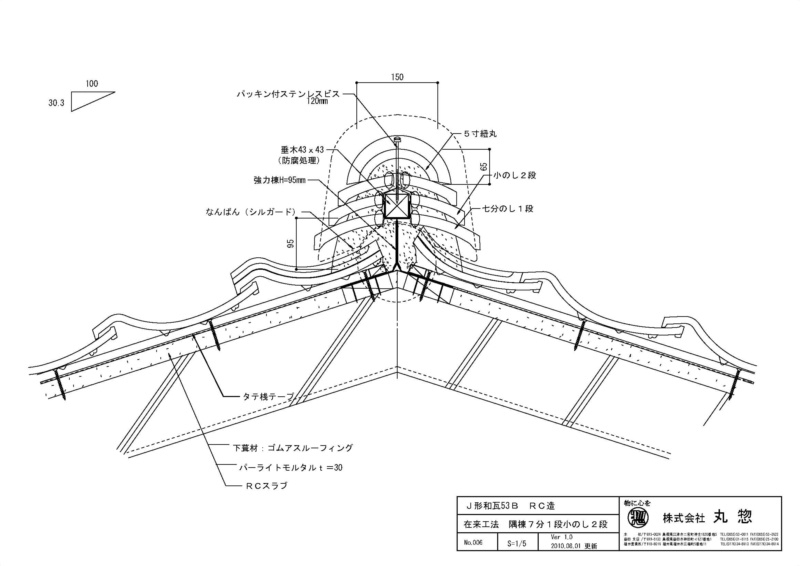

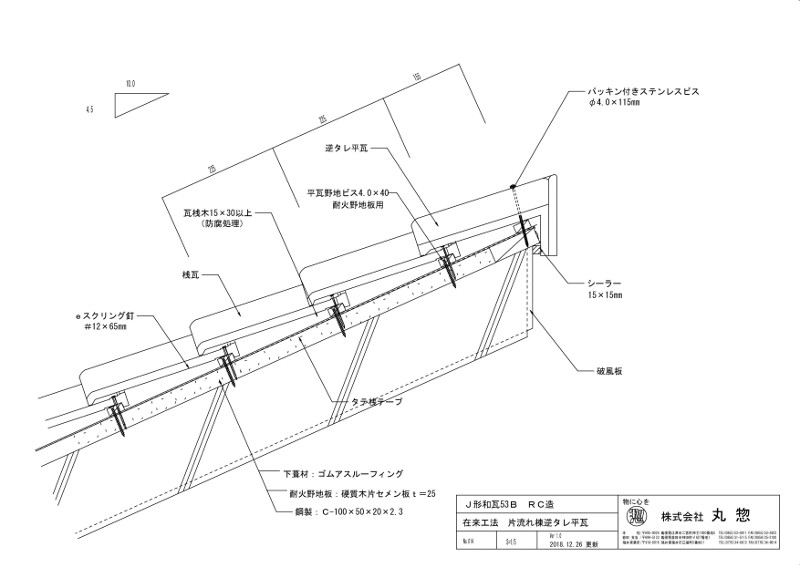

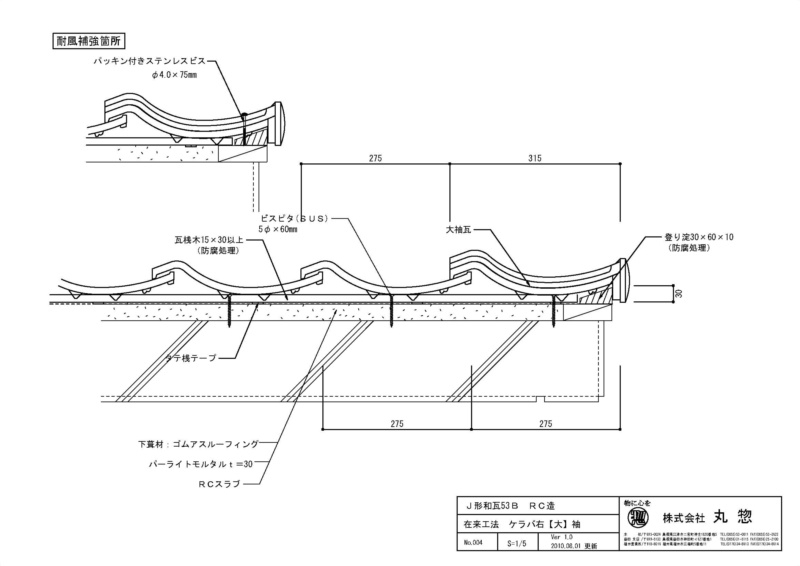

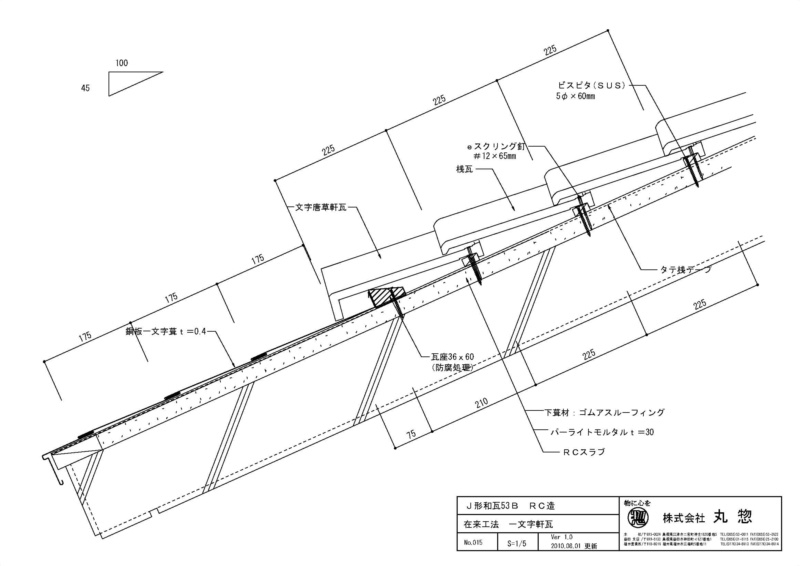

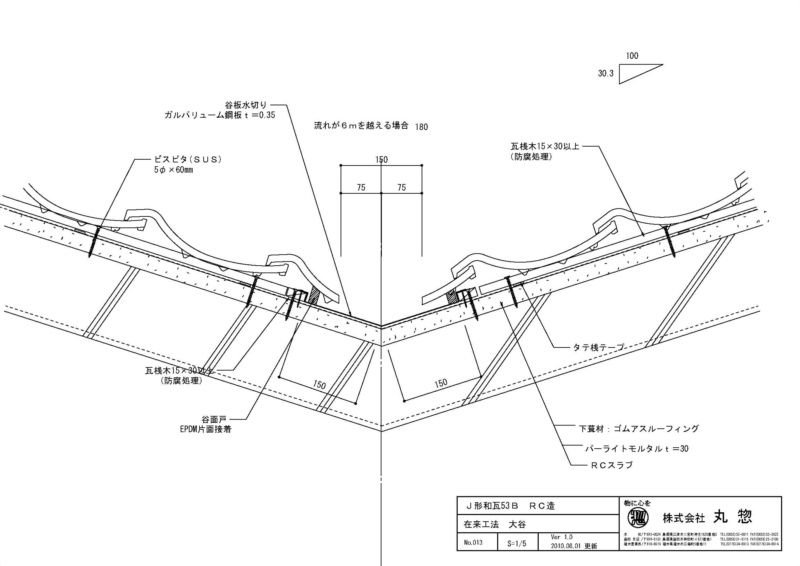

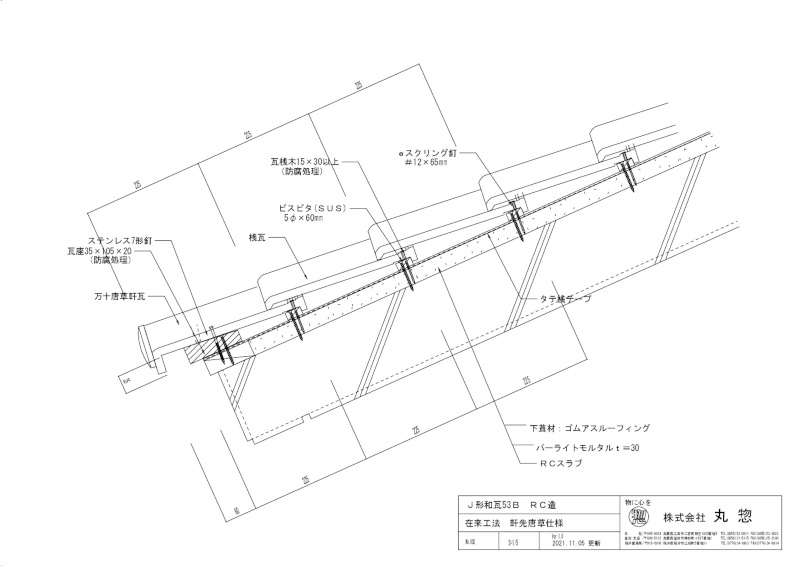

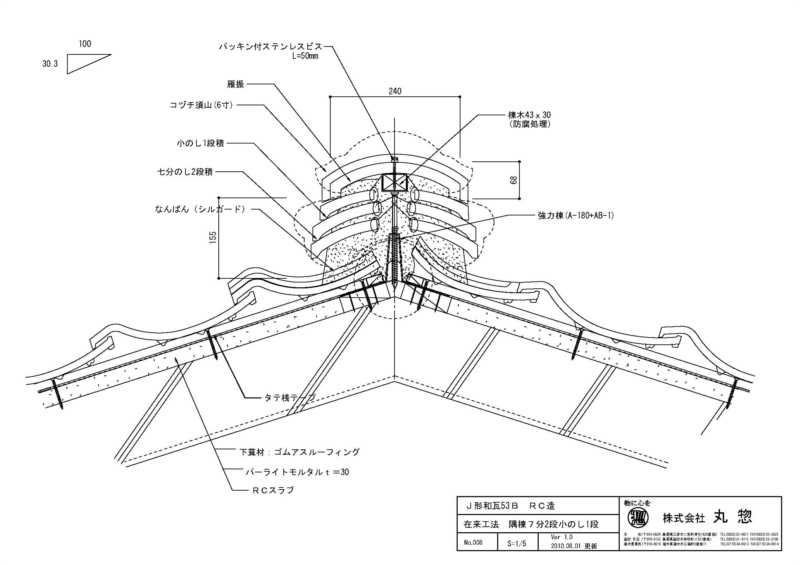

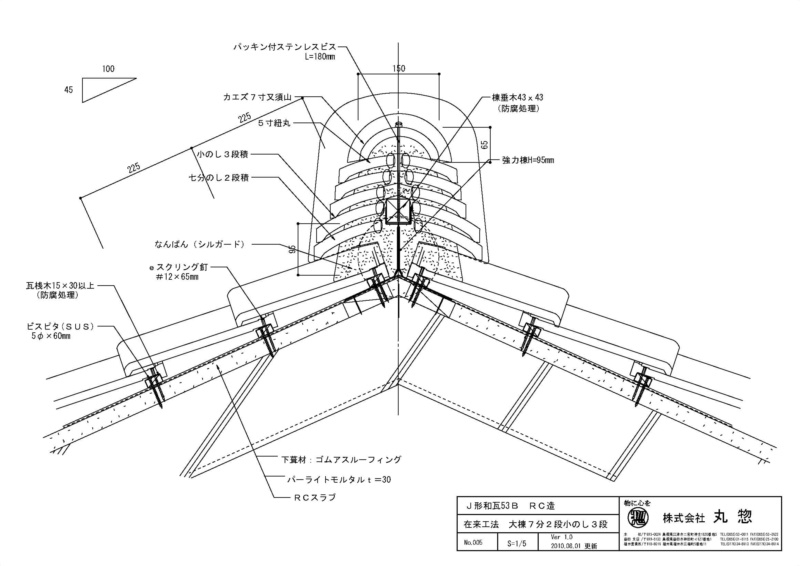

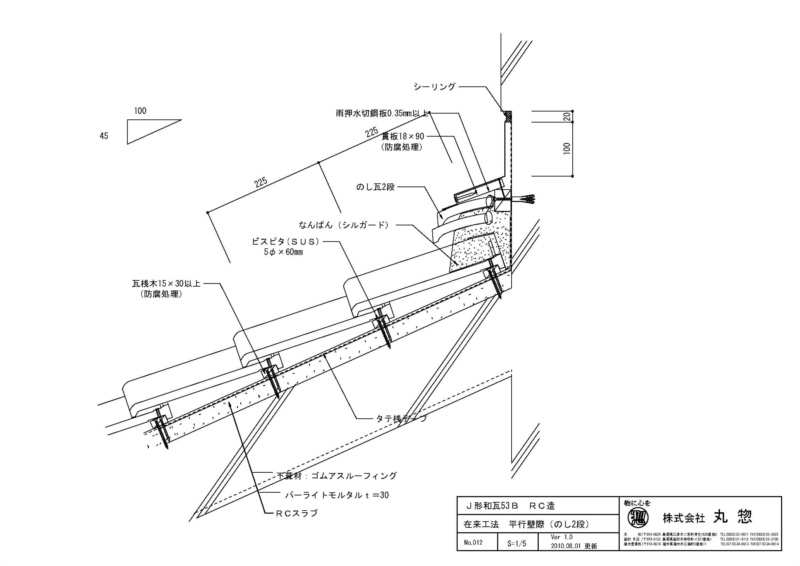

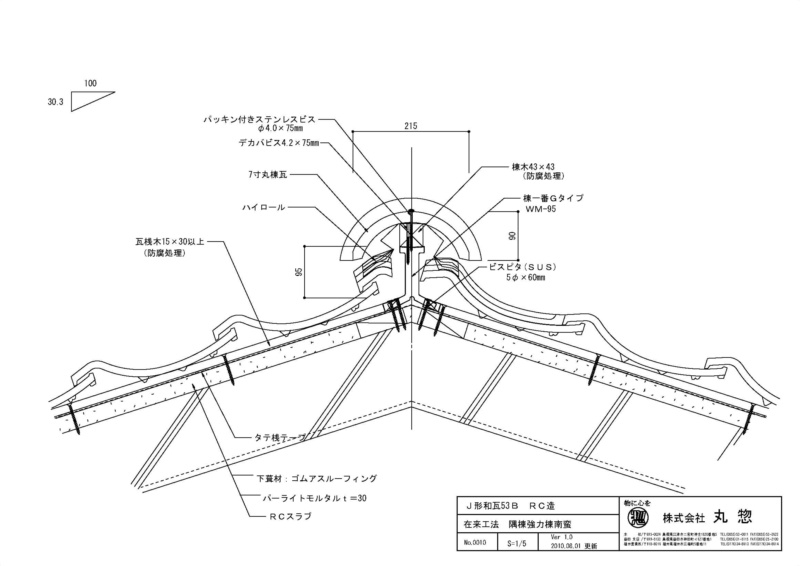

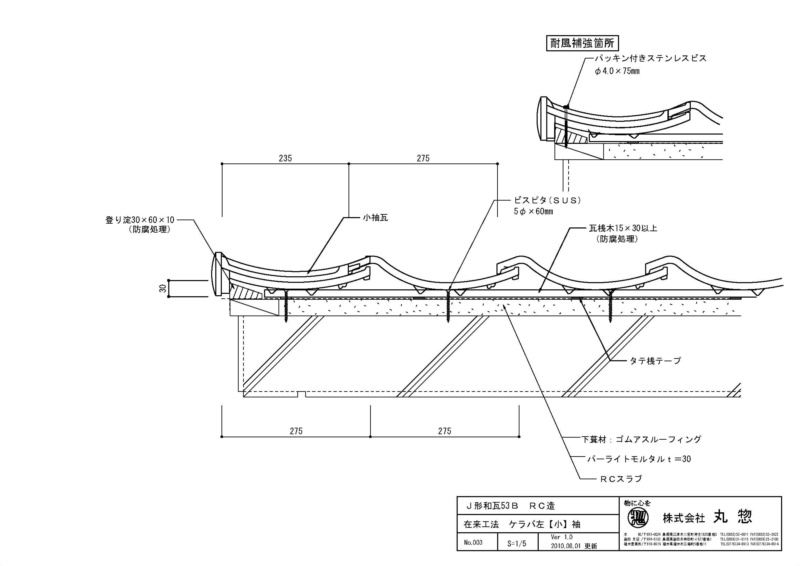

RC 【在来工法】 DXF(3.92MB) ダウンロード PDF(396KB) ダウンロード· 開く

瓦屋根標準設計・施工ガイドラインに沿った一般的な工法です。
躯体 RC造  パーライトモルタルt=30
下地 ゴムアスルーフィング ルーフテープ使用
桟木 防腐処理材
棟納まり 強力棟金具 なんばん



先頭へ

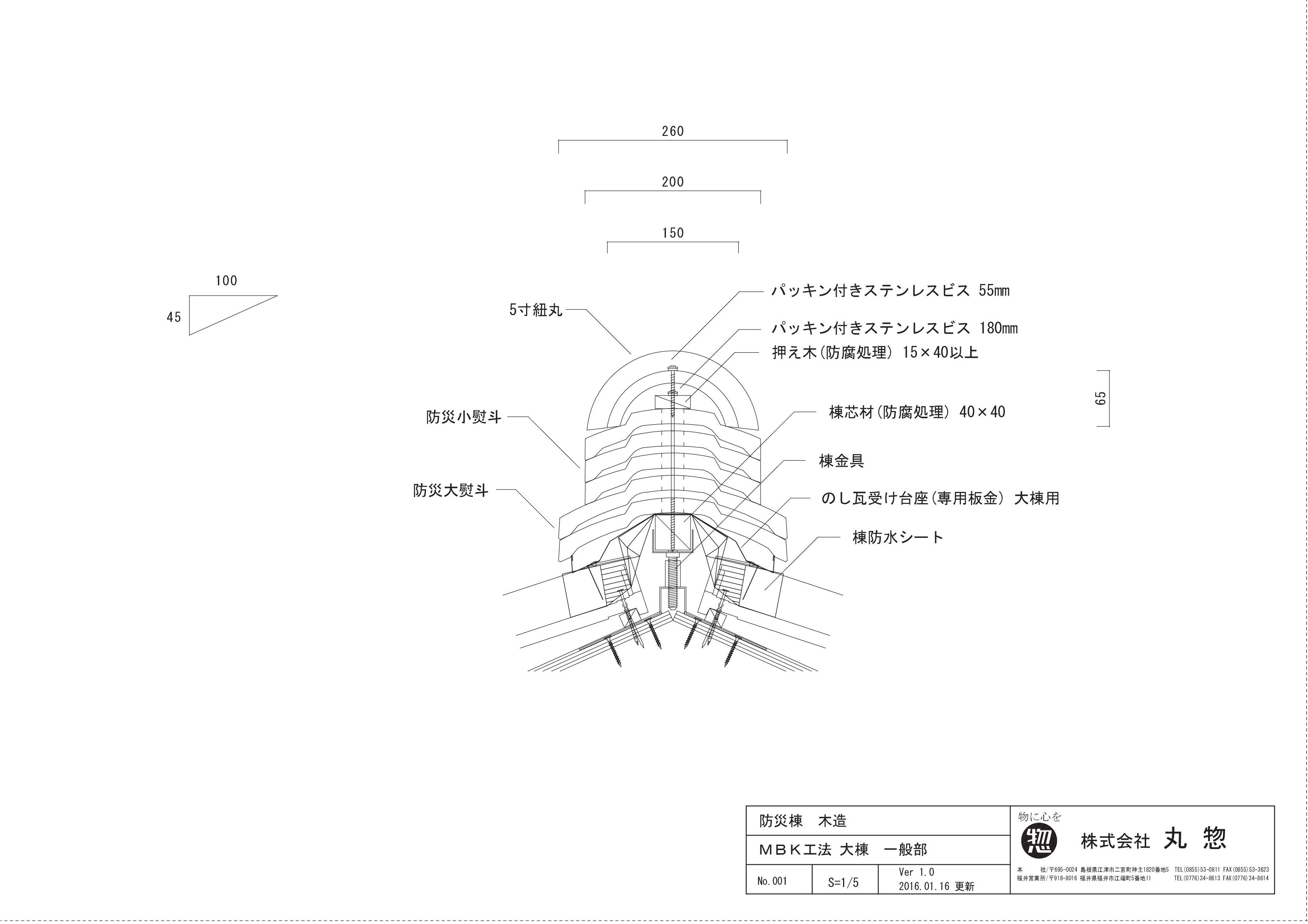

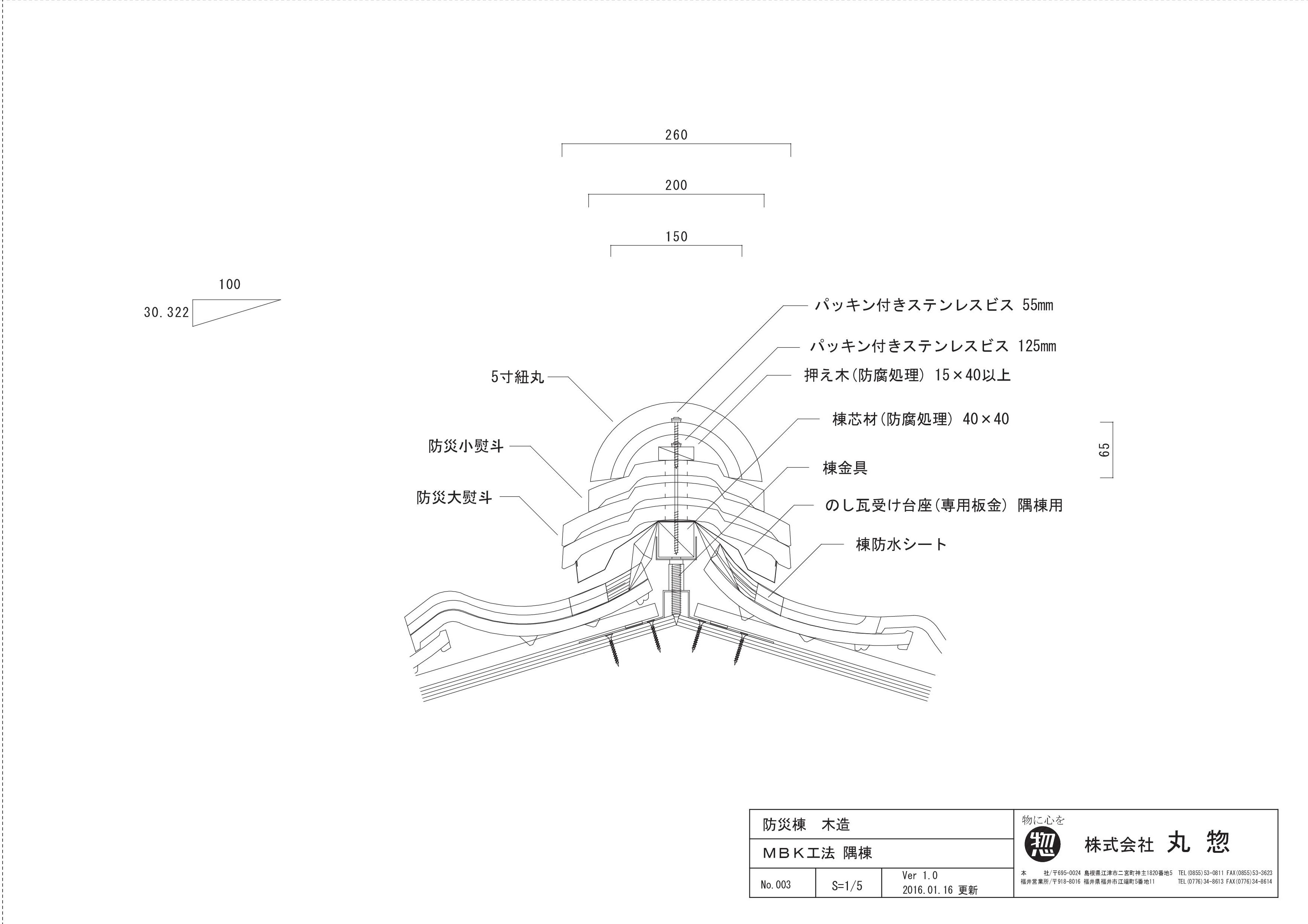

木造 【MBK工法】 DXF(0.31MB) ダウンロード PDF(104KB) ダウンロード· 開く

丸惣防災のし瓦による乾式工法です。
躯体 木造  野地板t=12
下地 ゴムアスルーフィング ルーフテープ使用
桟木 防腐処理材
棟納まり 専用板金 棟金具 棟防水シート

先頭へ

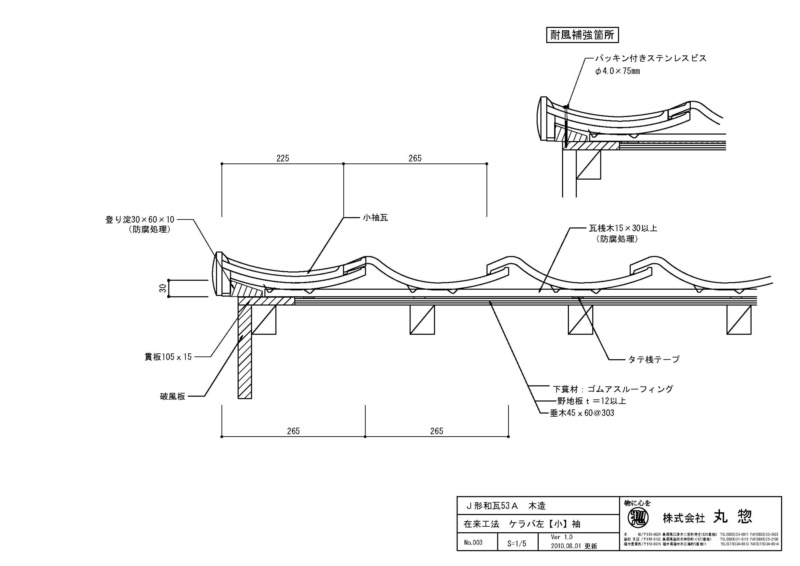

BSルーフ53A

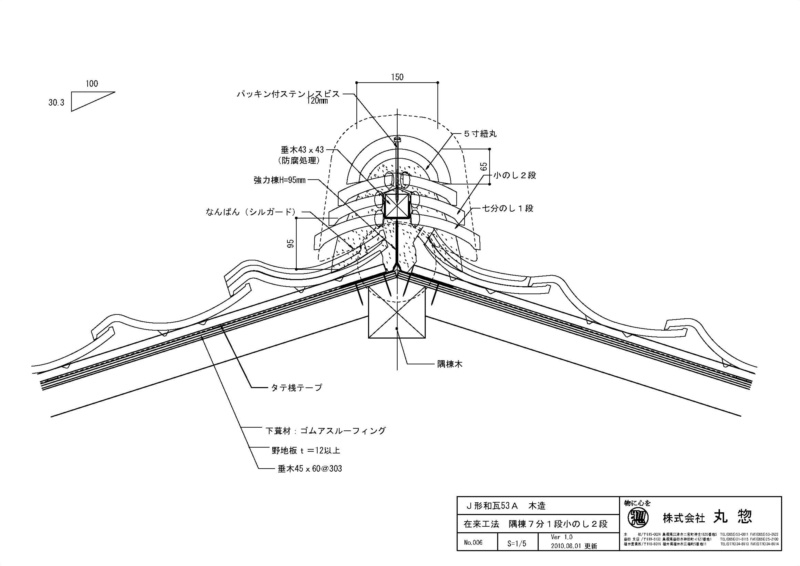

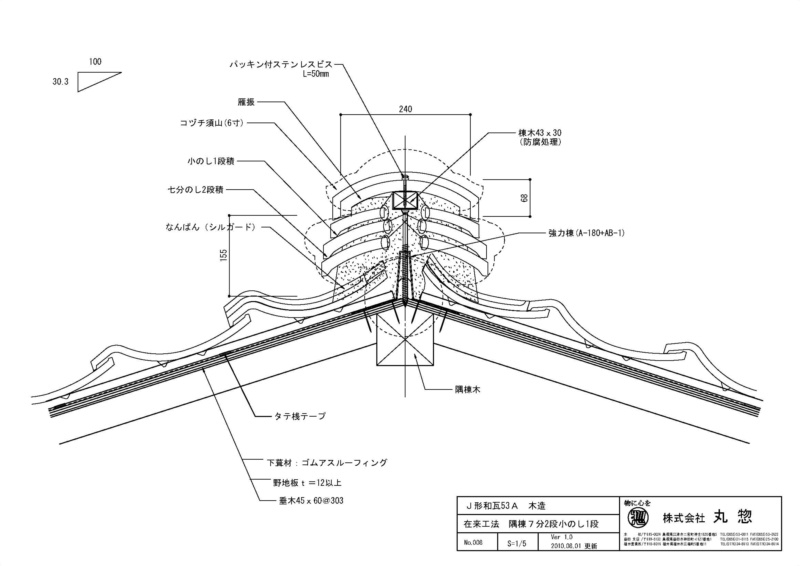

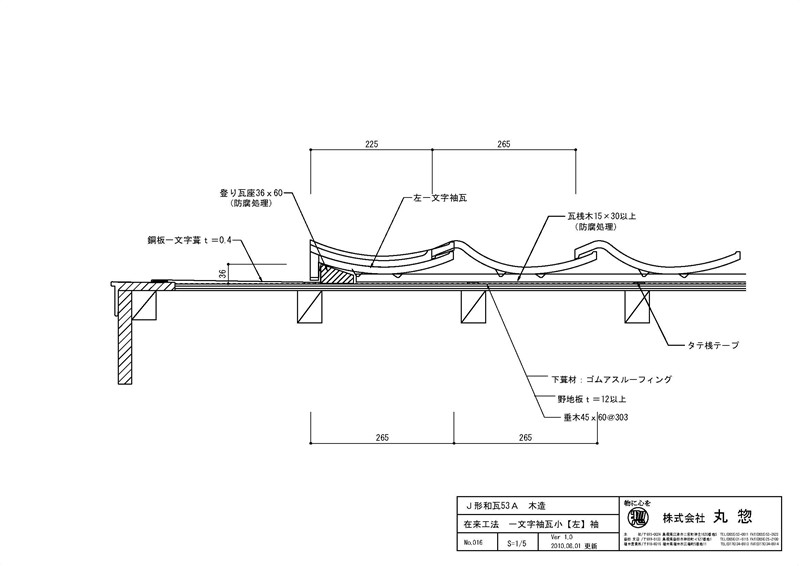

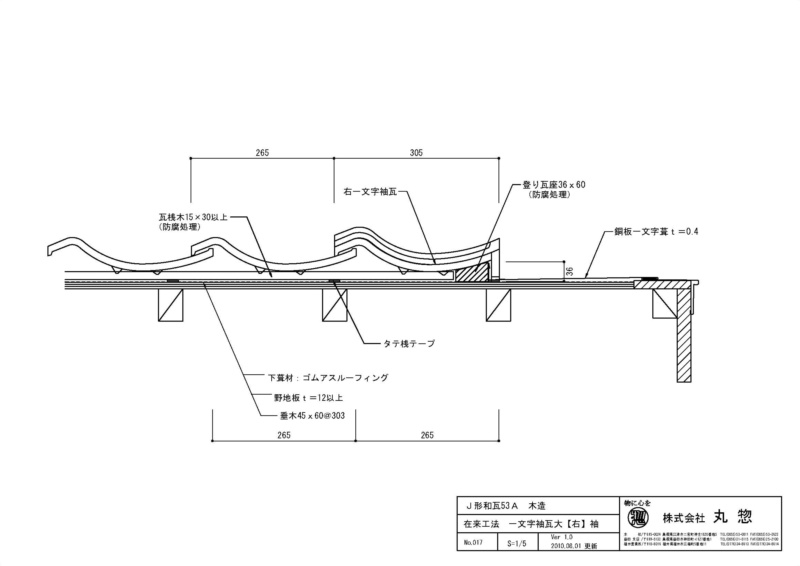

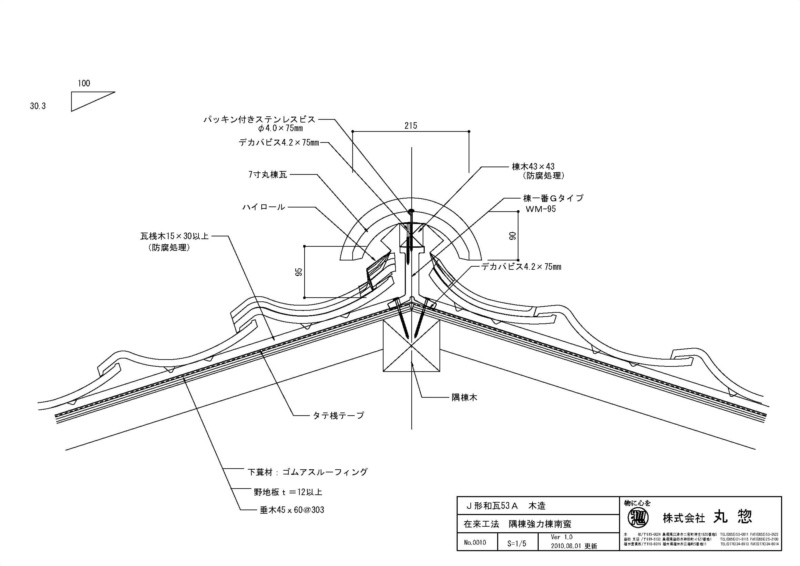

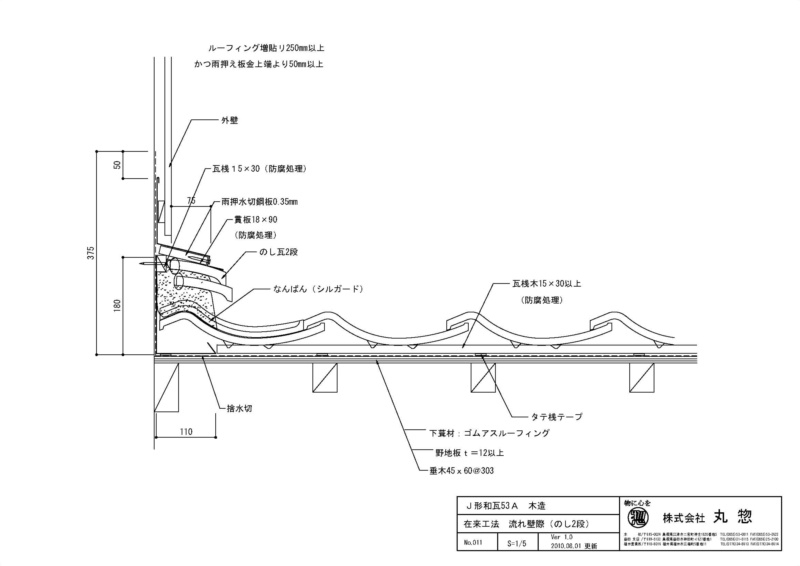

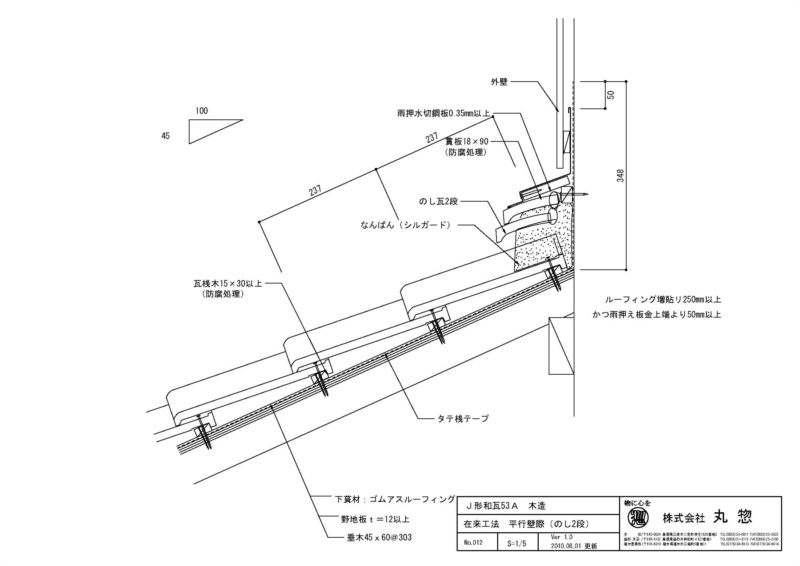

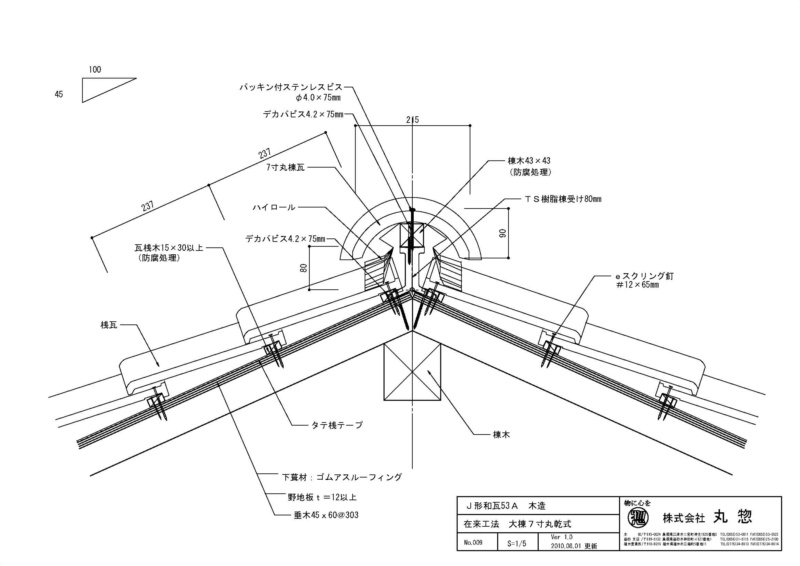

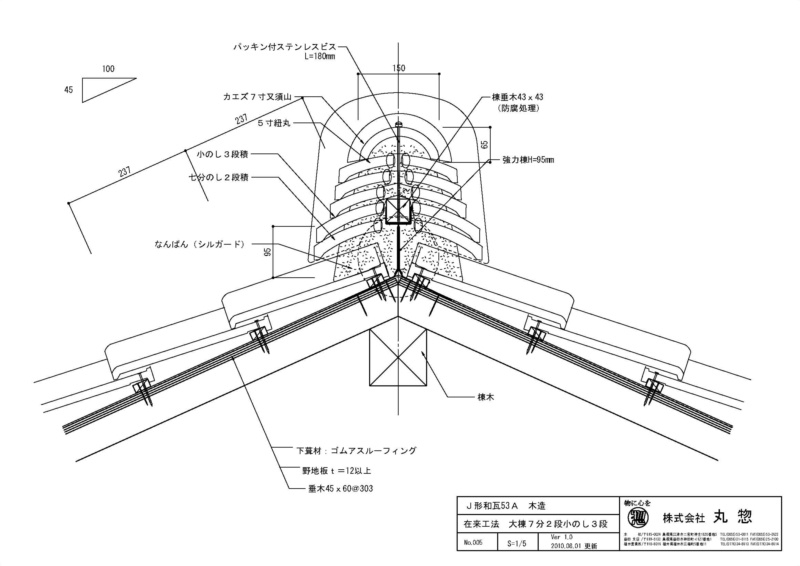

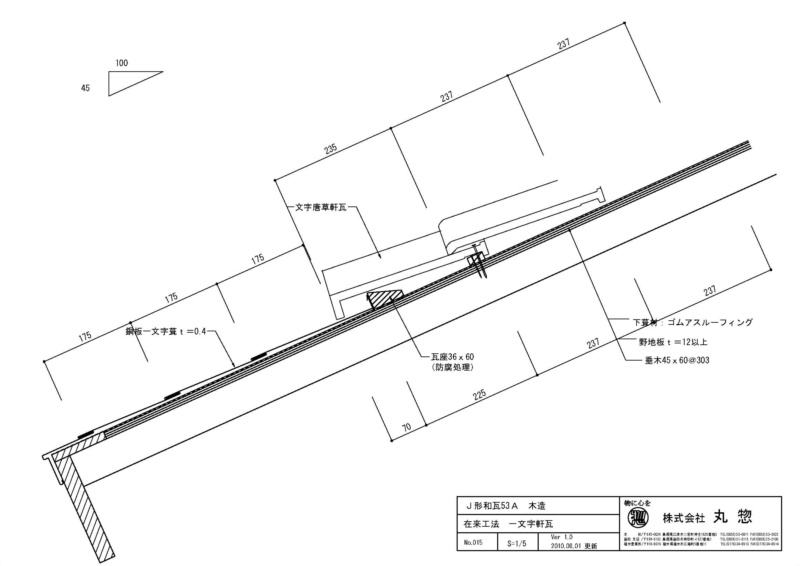

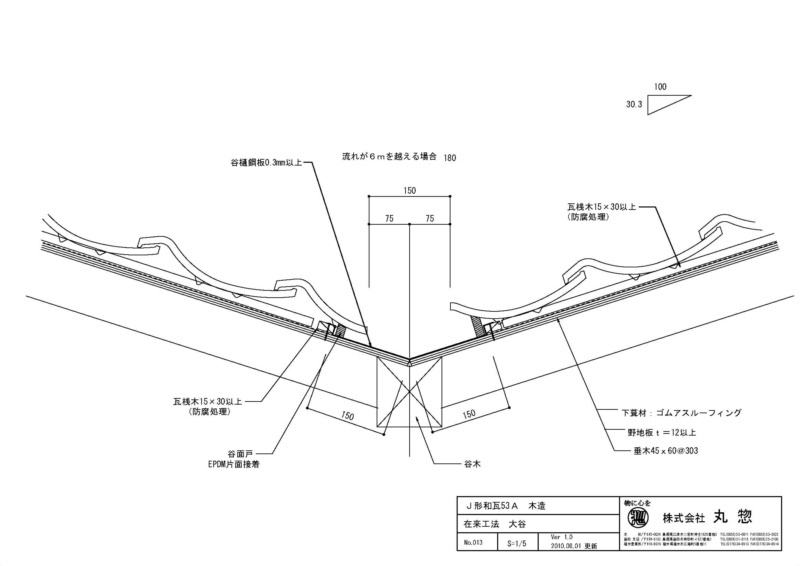

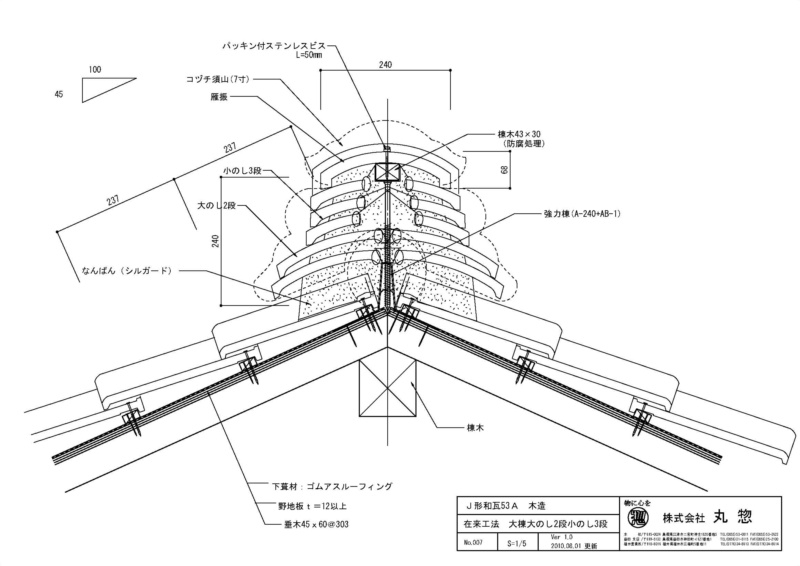

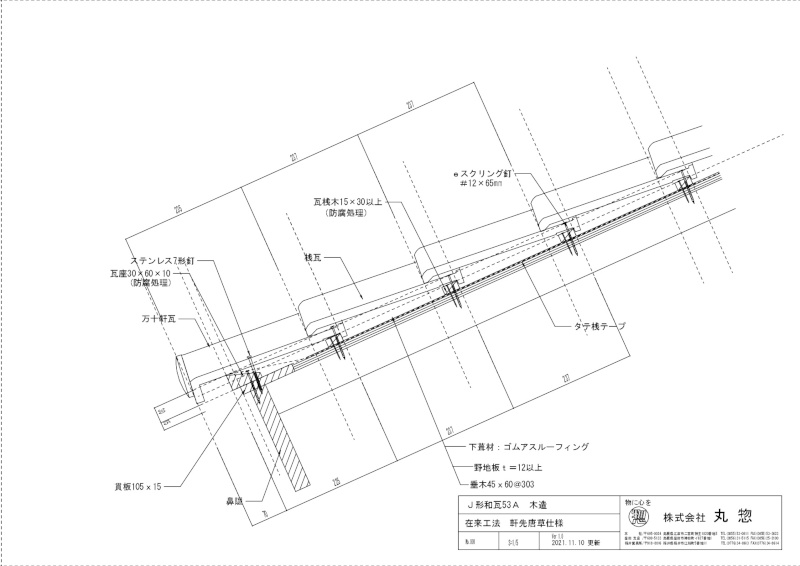

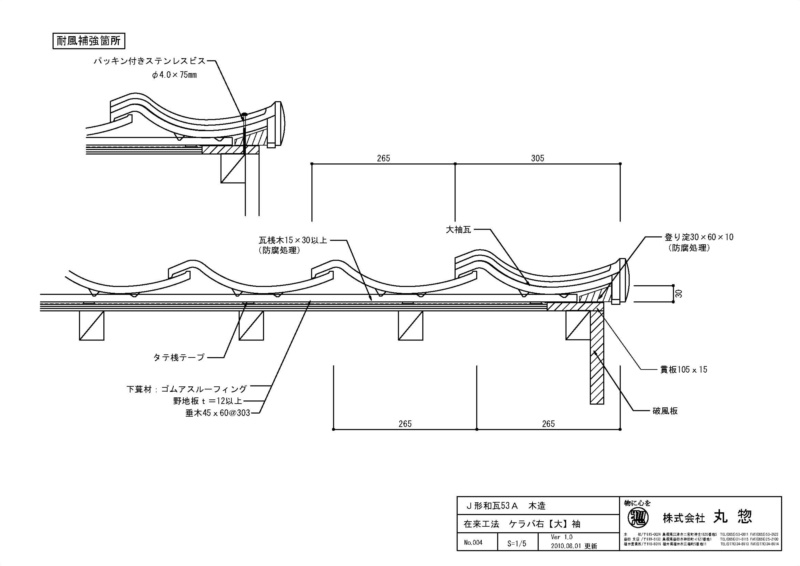

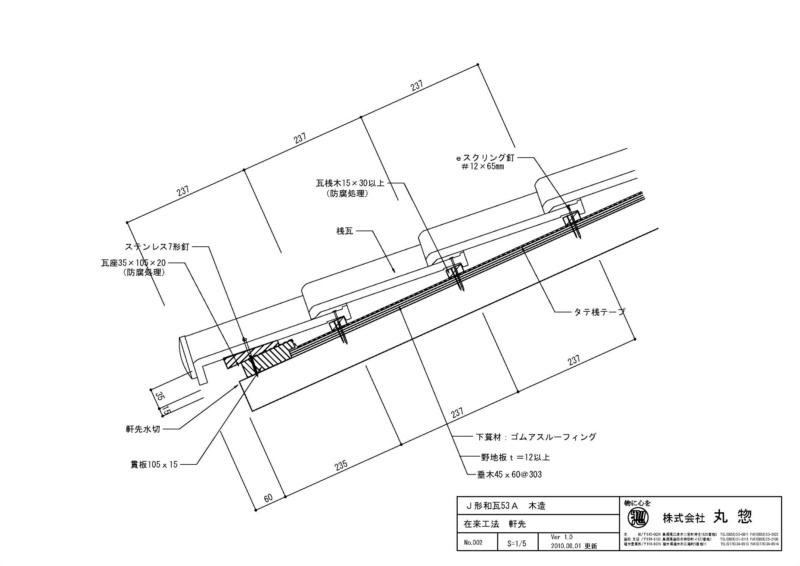

木造 【在来工法】 DXF(1.85MB) ダウンロード PDF(291KB) ダウンロード· 開く

瓦屋根標準設計・施工ガイドラインに沿った一般的な工法です。
躯体 木造  野地板t=12
下地 ゴムアスルーフィング ルーフテープ使用
桟木 防腐処理材
棟納まり 強力棟金具 なんばん



先頭へ

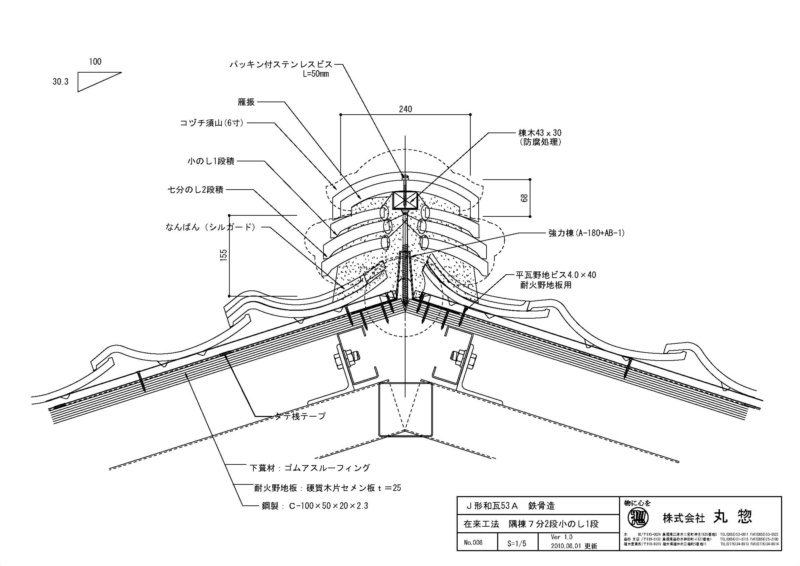

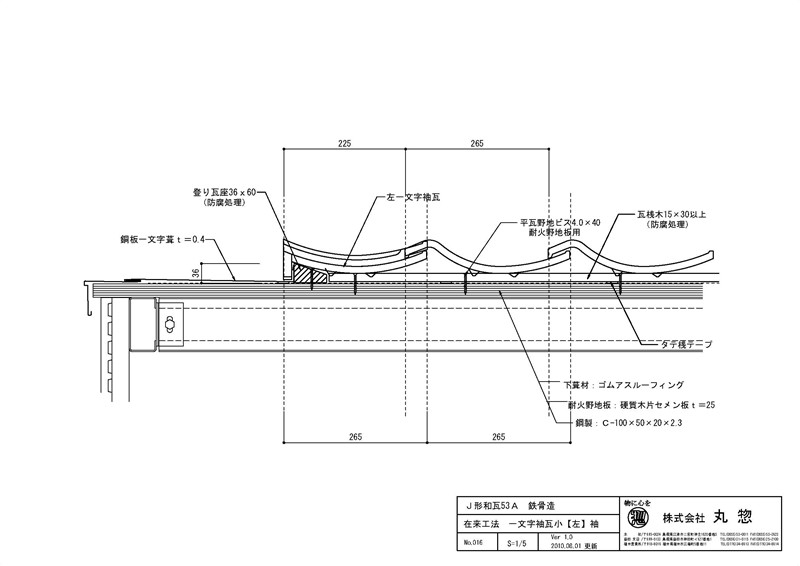

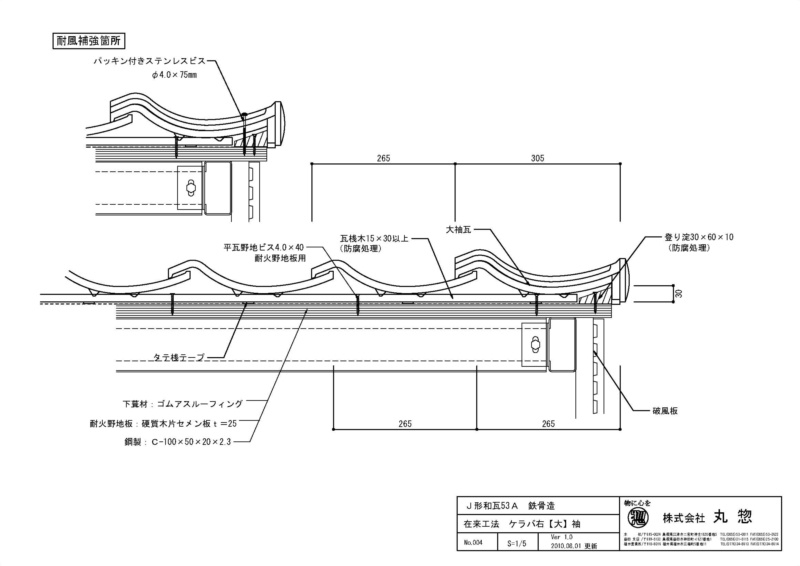

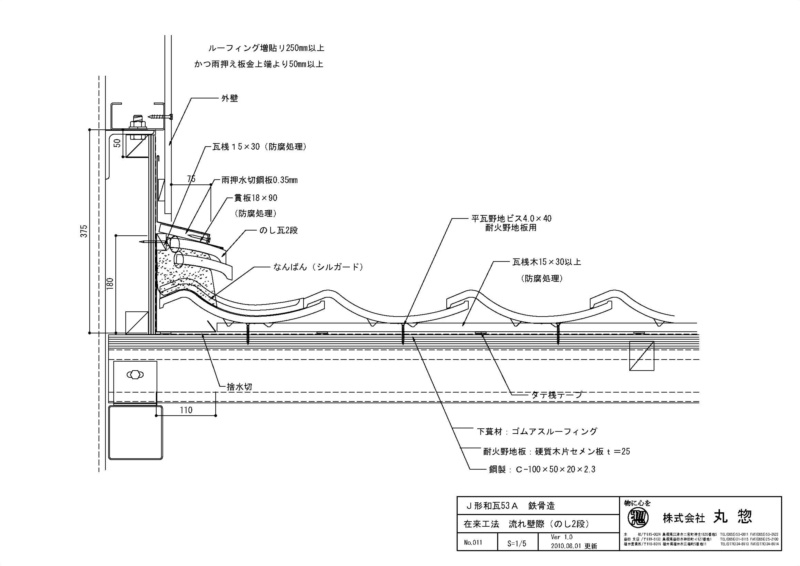

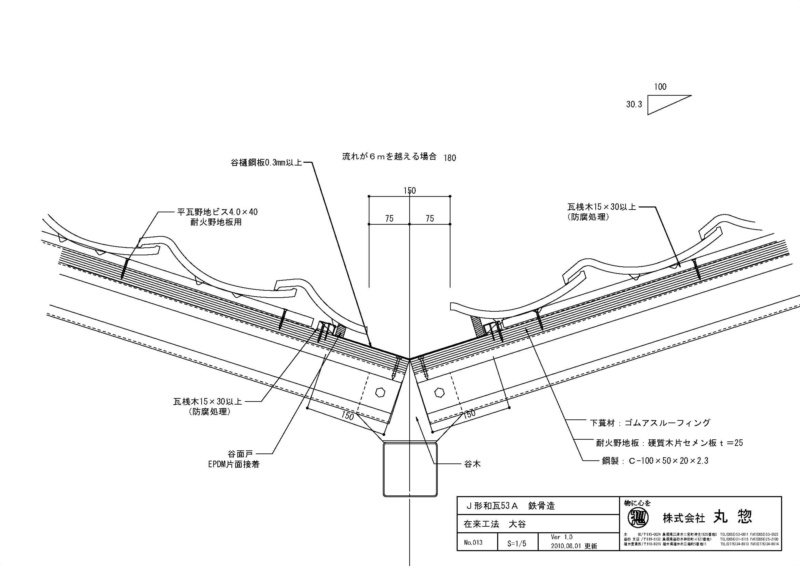

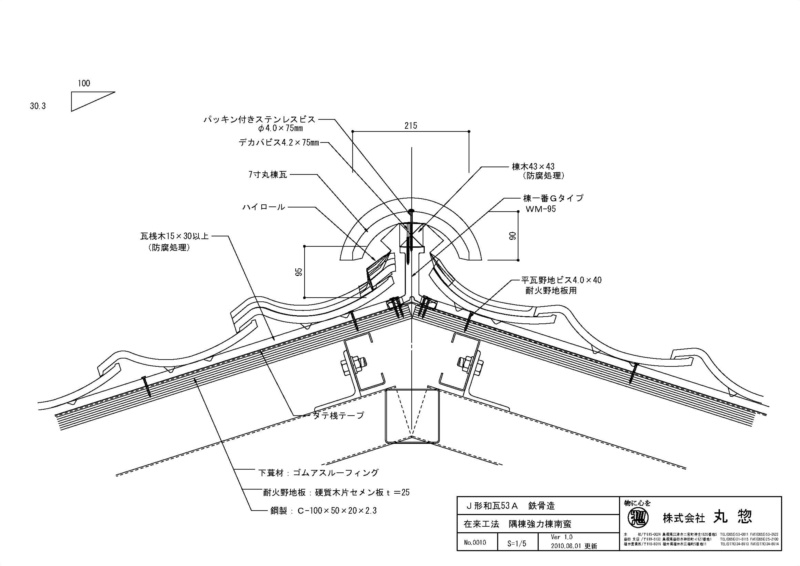

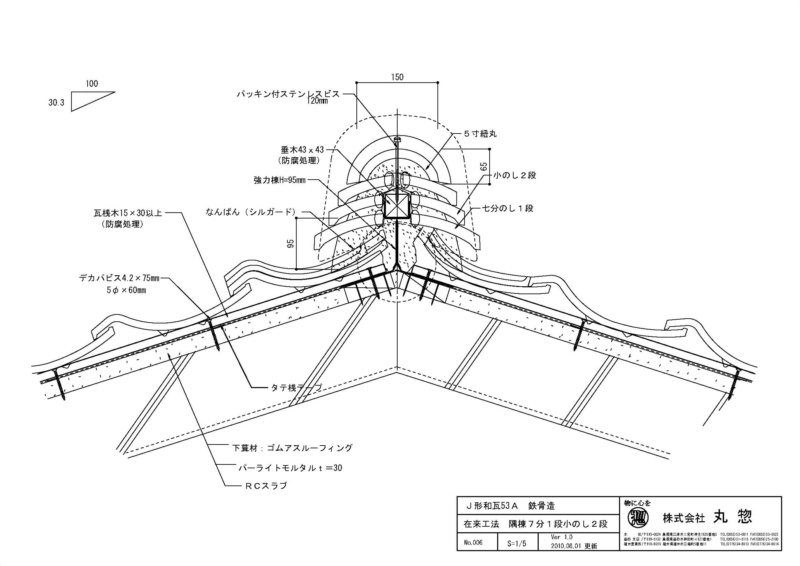

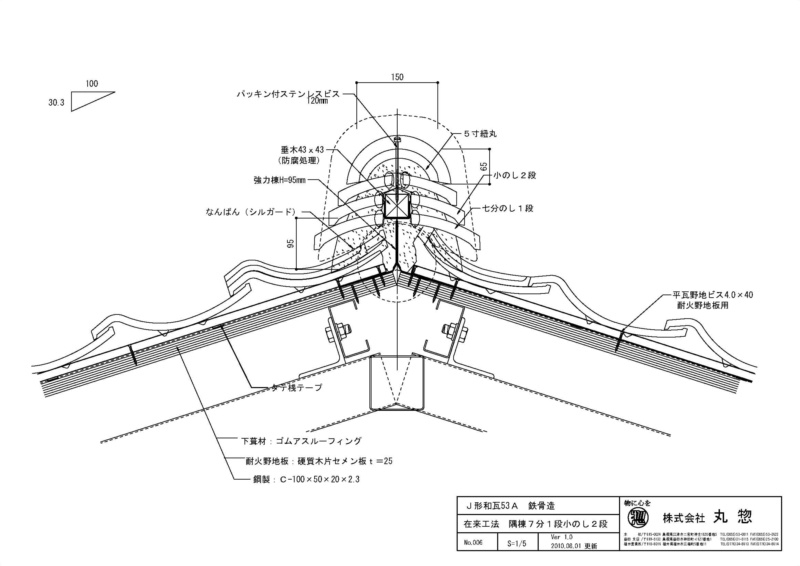

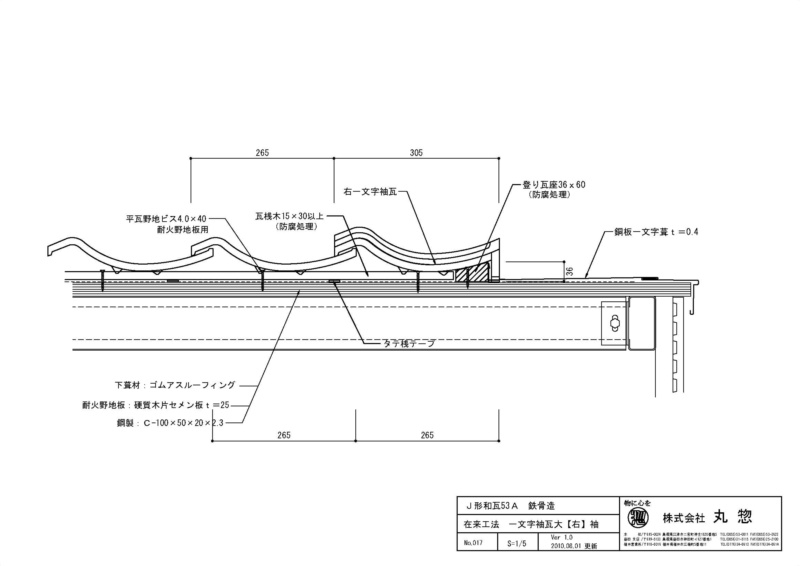

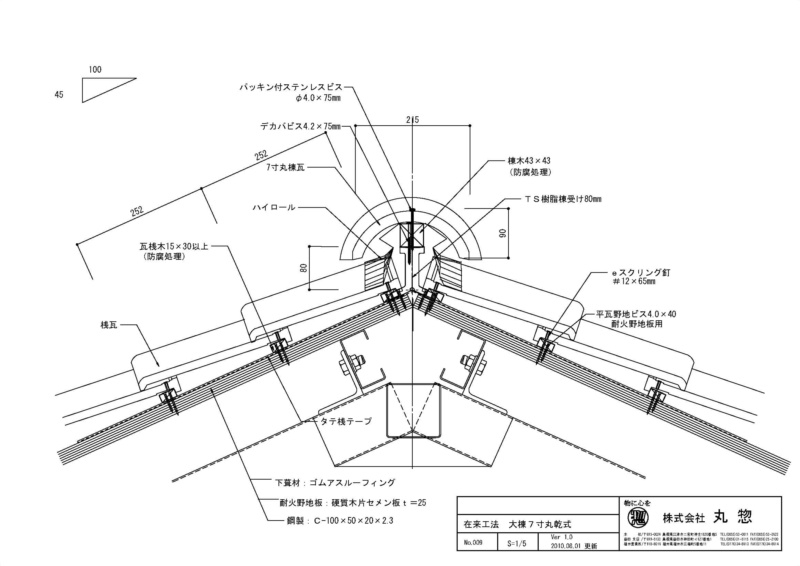

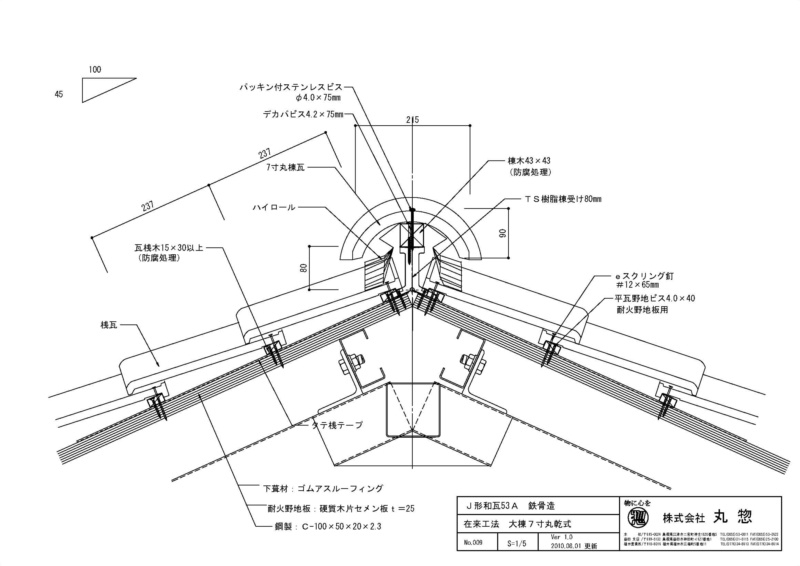

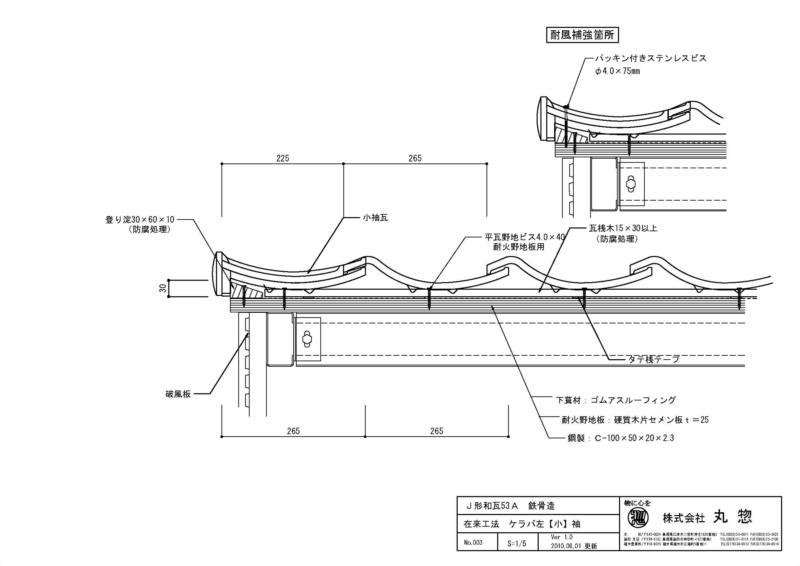

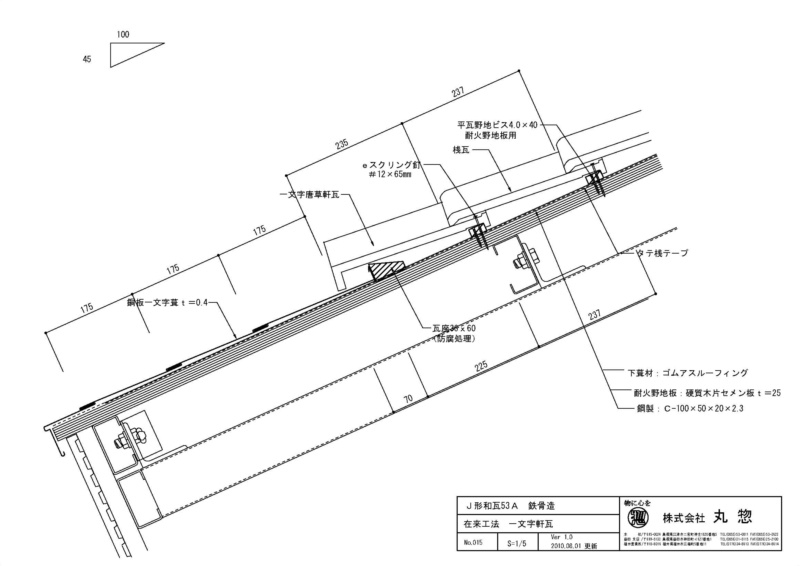

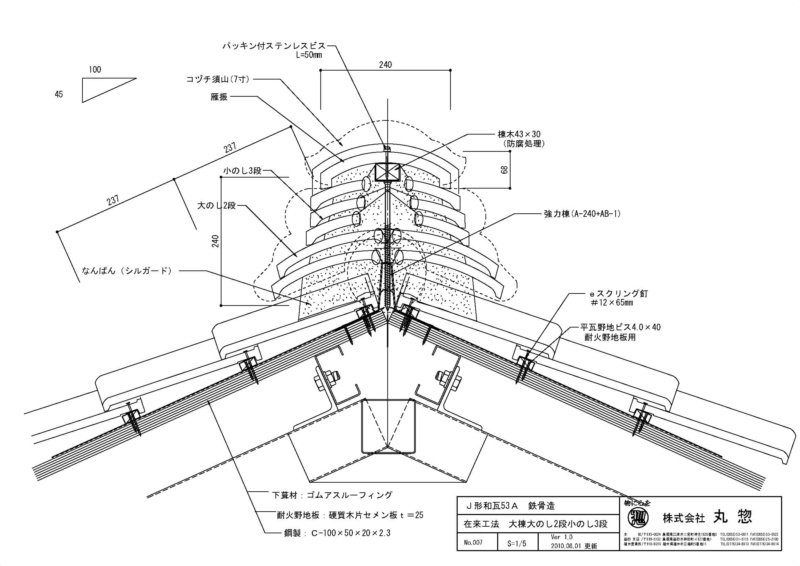

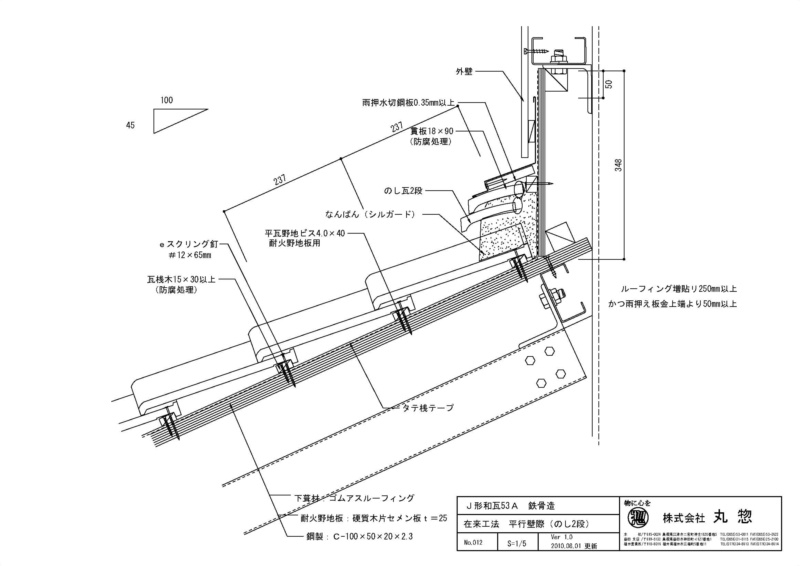

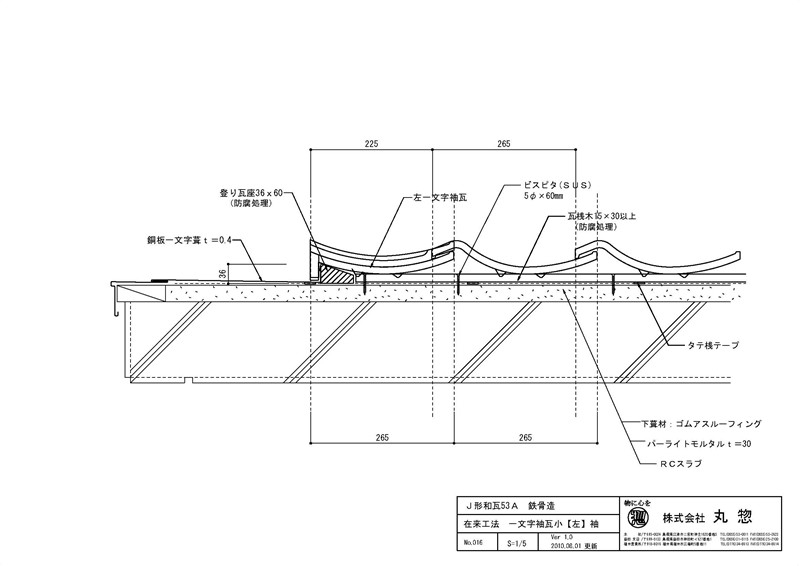

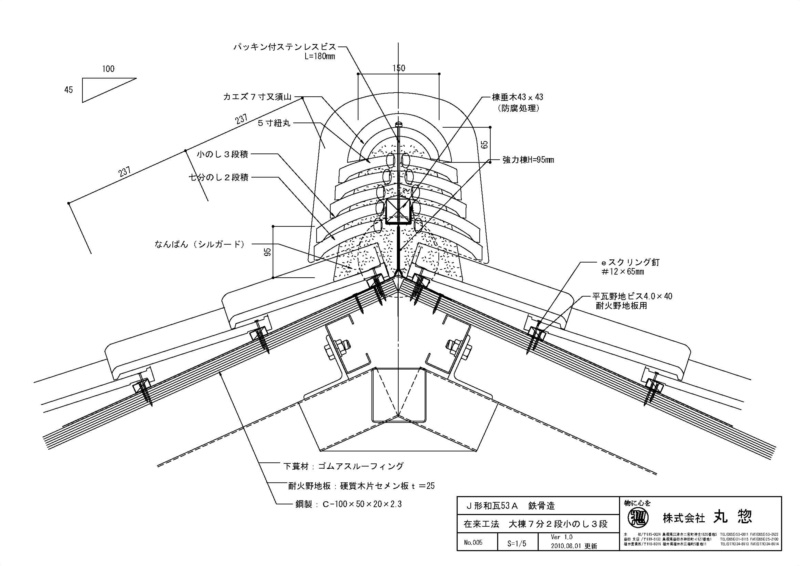

鉄骨 【在来工法】 DXF(3.93MB) ダウンロード PDF(400KB) ダウンロード· 開く

瓦屋根標準設計・施工ガイドラインに沿った一般的な工法です。
躯体 鉄骨造  耐火野地板t=25
下地 ゴムアスルーフィング ルーフテープ使用
桟木 防腐処理材
棟納まり 強力棟金具 なんばん

先頭へ

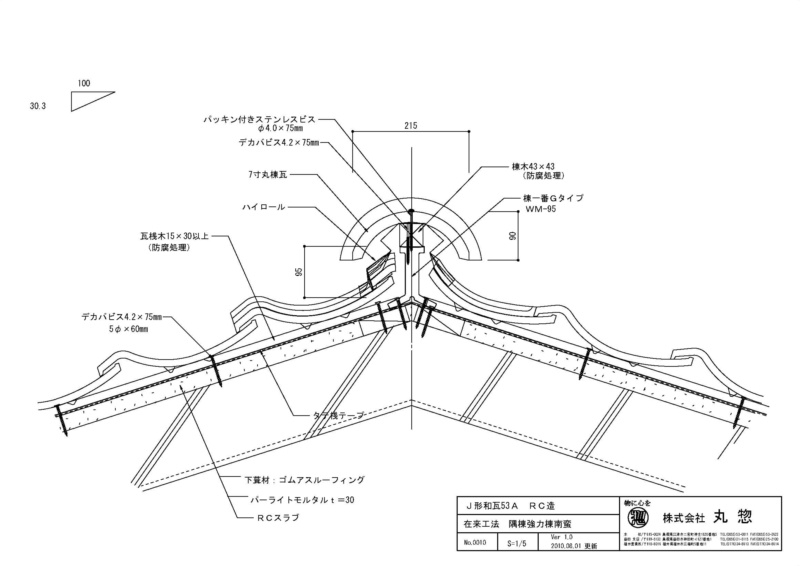

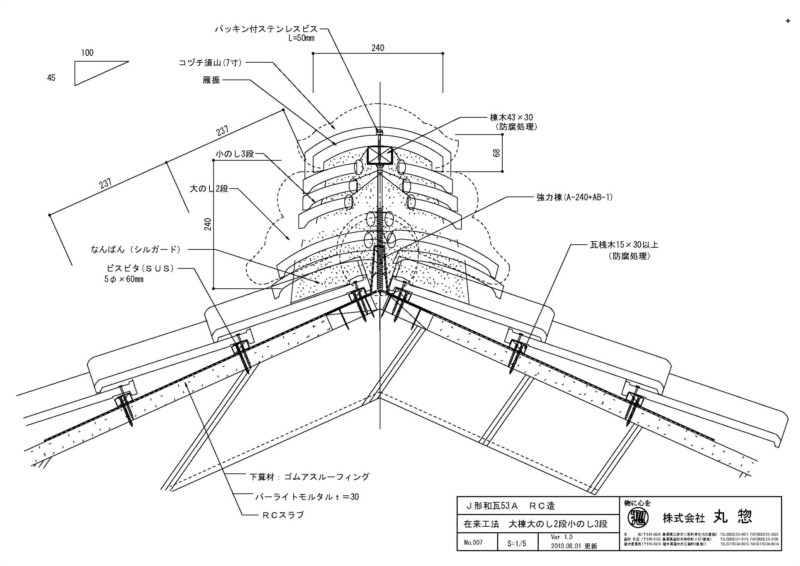

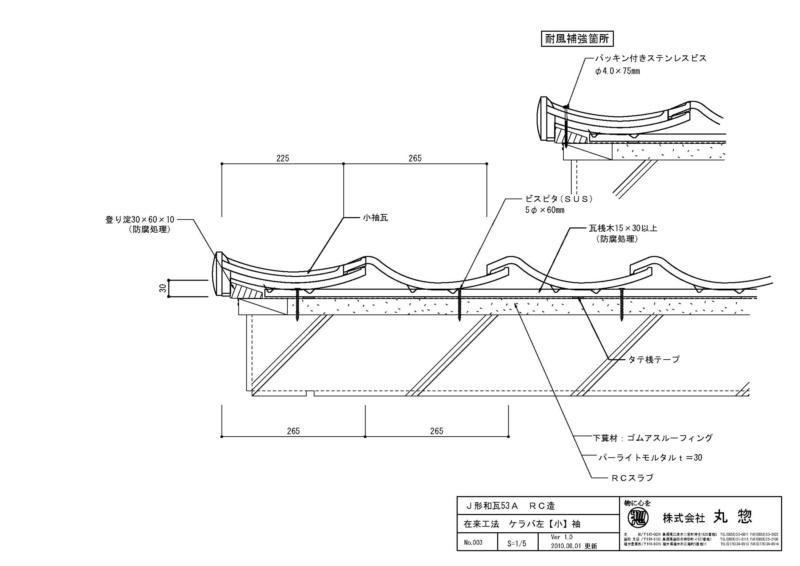

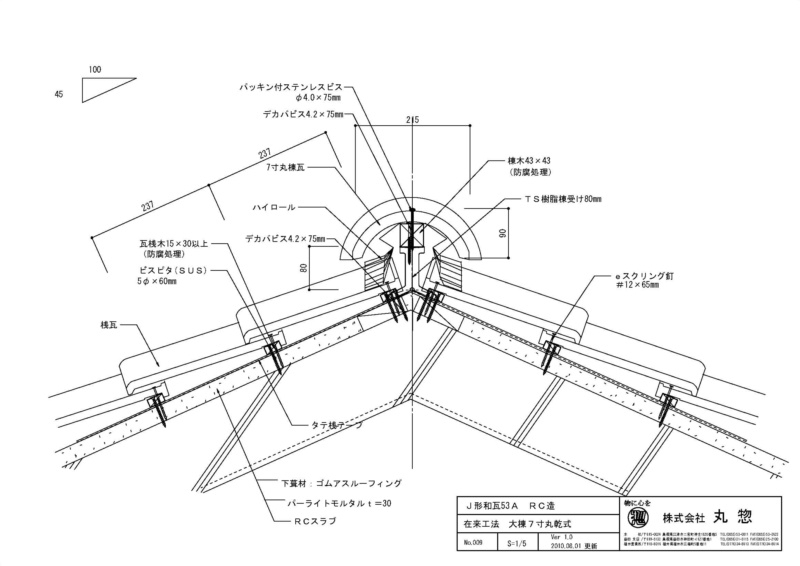

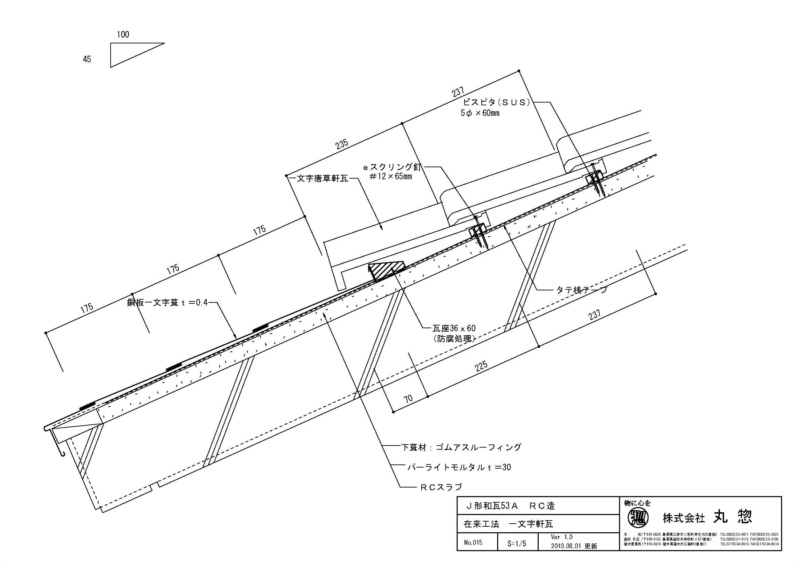

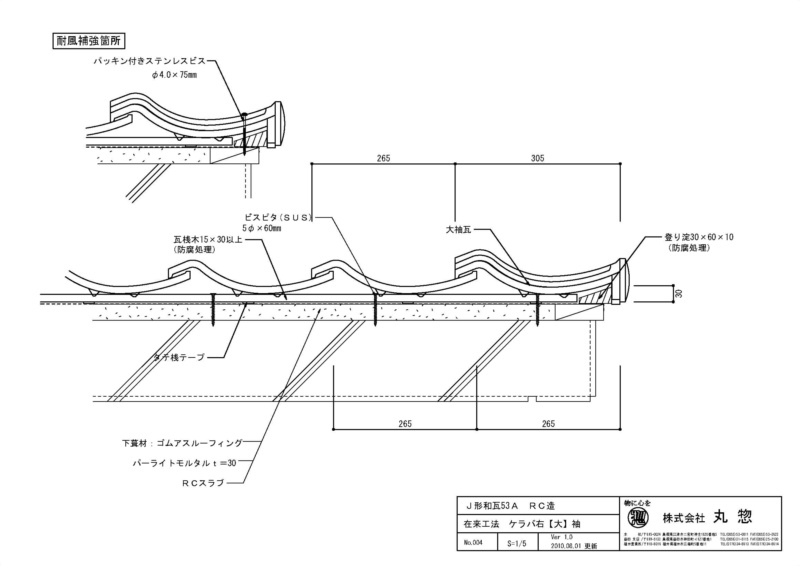

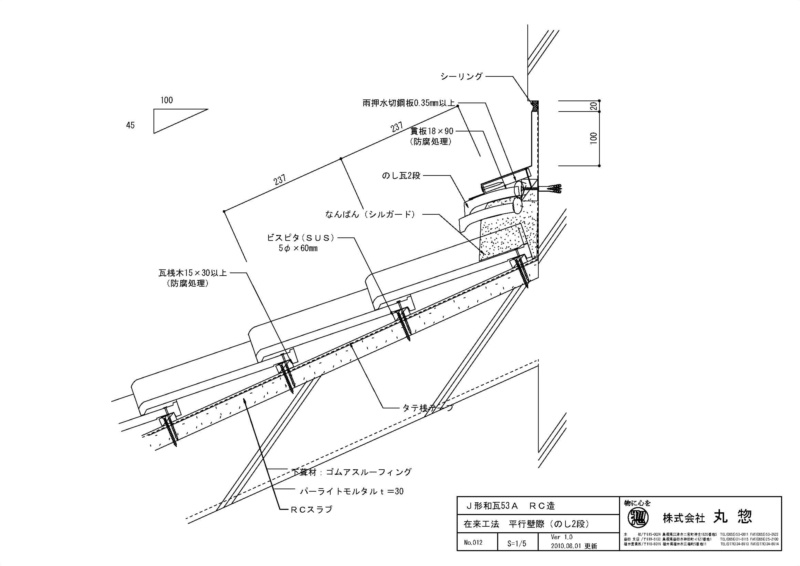

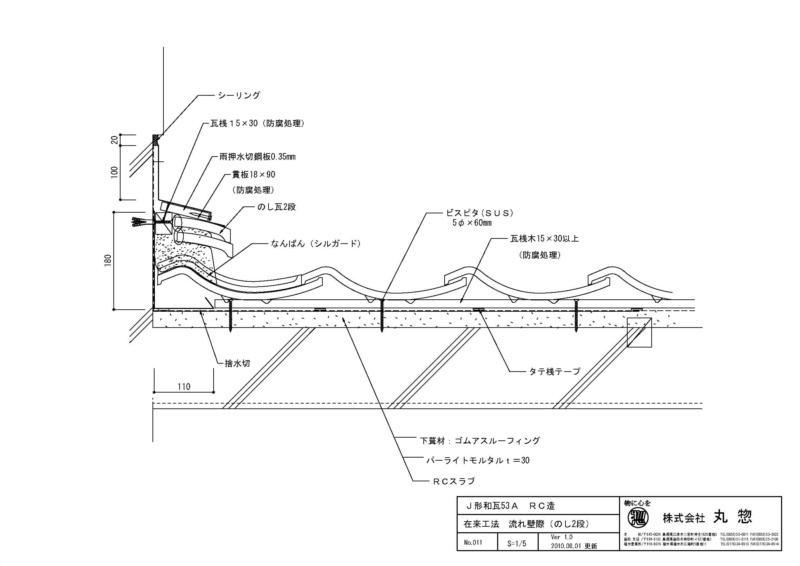

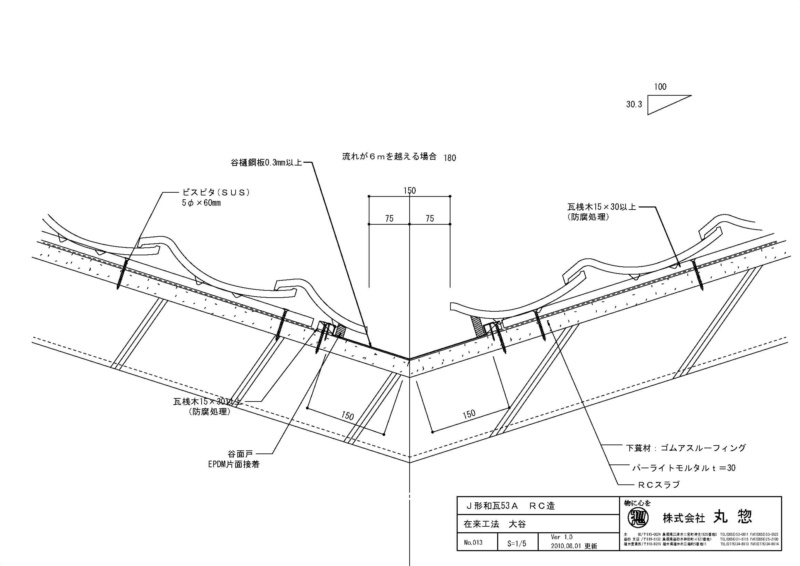

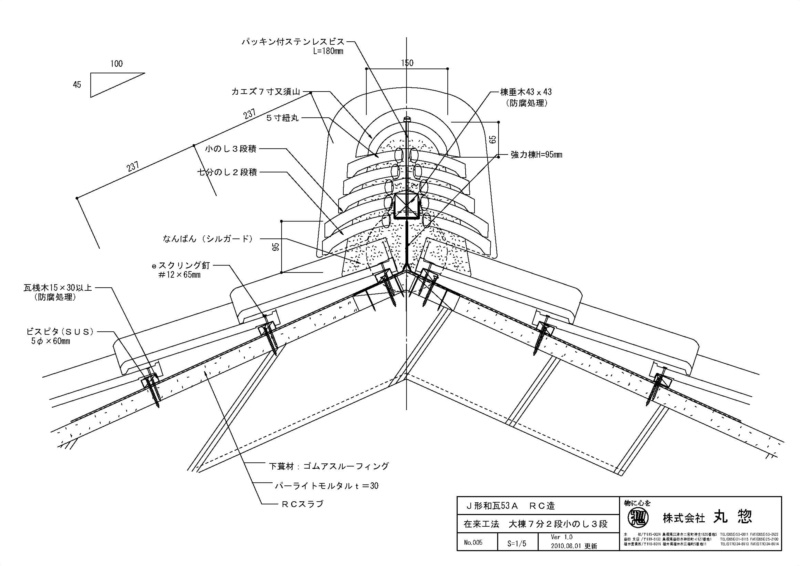

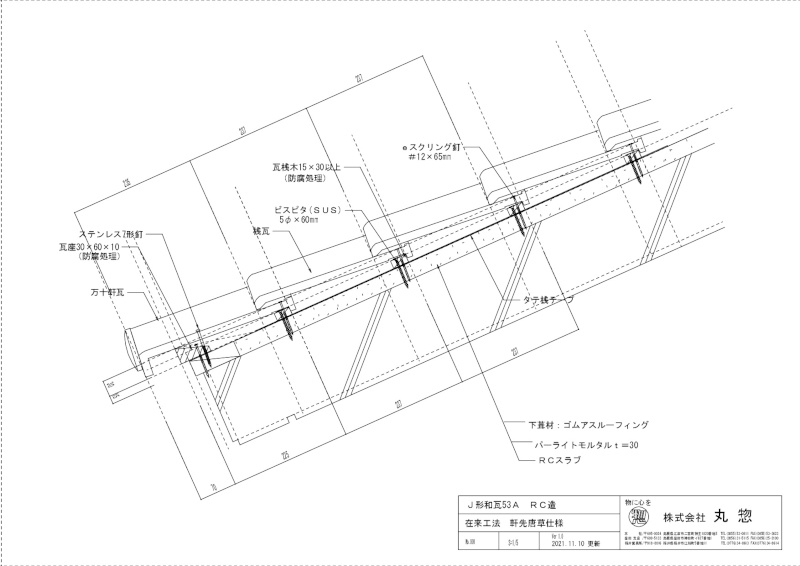

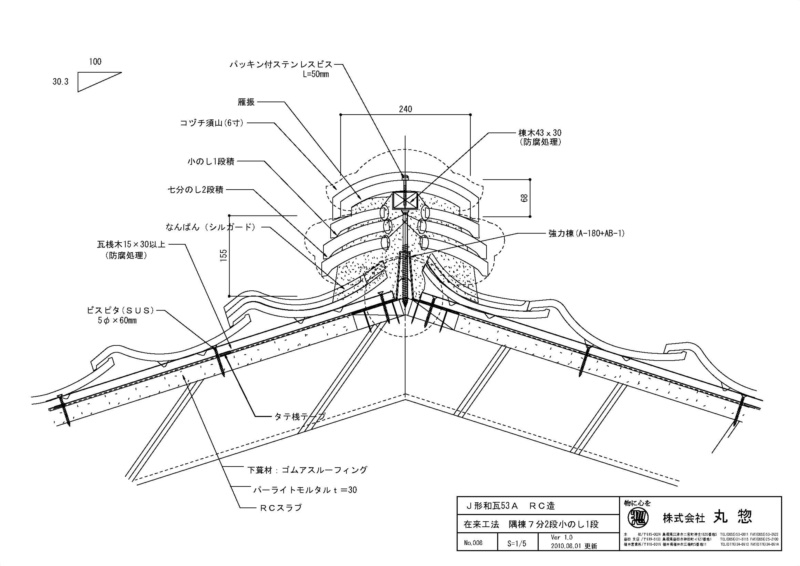

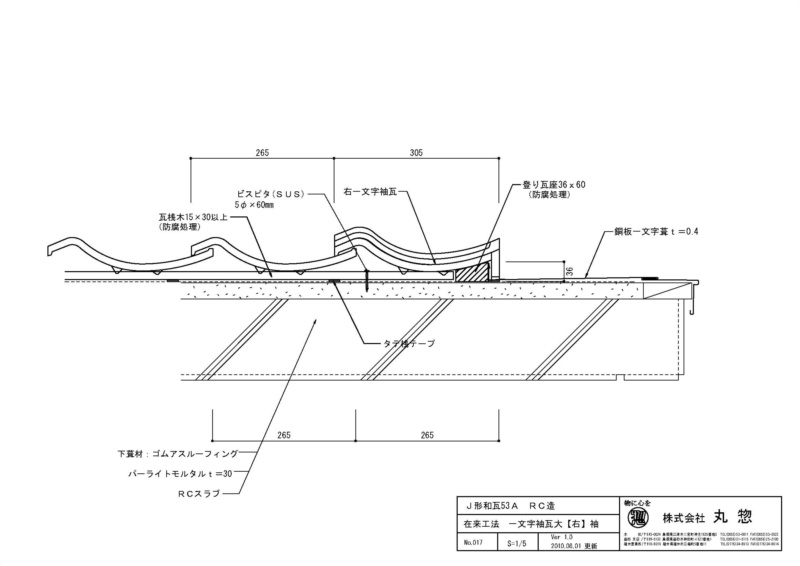

RC 【在来工法】 DXF(3.30MB) ダウンロード PDF(348KB) ダウンロード· 開く

瓦屋根標準設計・施工ガイドラインに沿った一般的な工法です。
躯体 RC造  パーライトモルタルt=30
下地 ゴムアスルーフィング ルーフテープ使用
桟木 防腐処理材
棟納まり 強力棟金具 なんばん



先頭へ

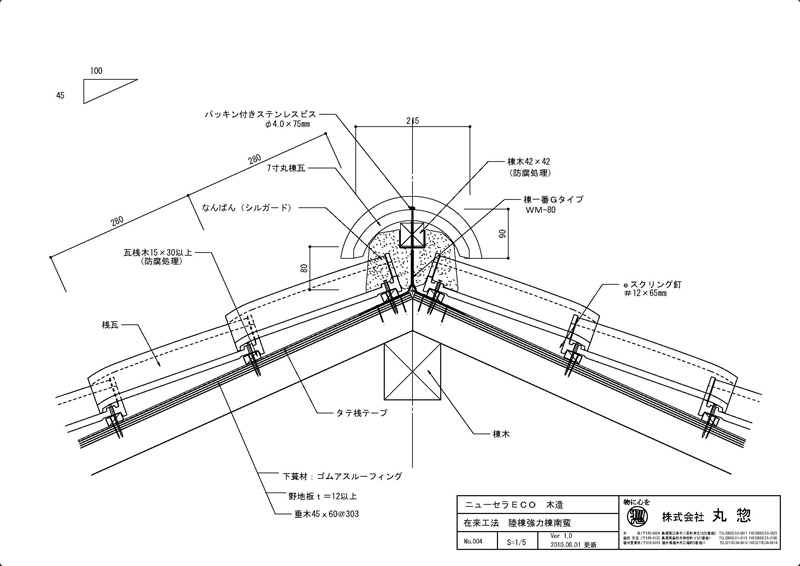

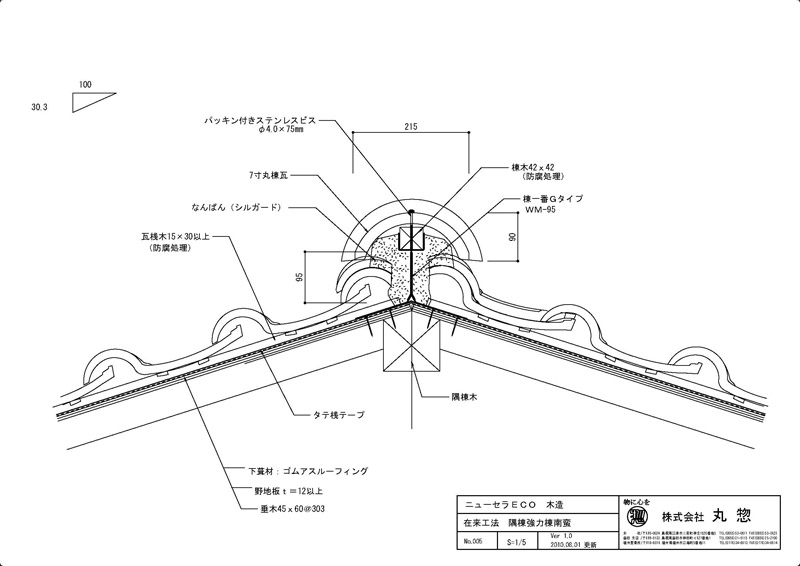

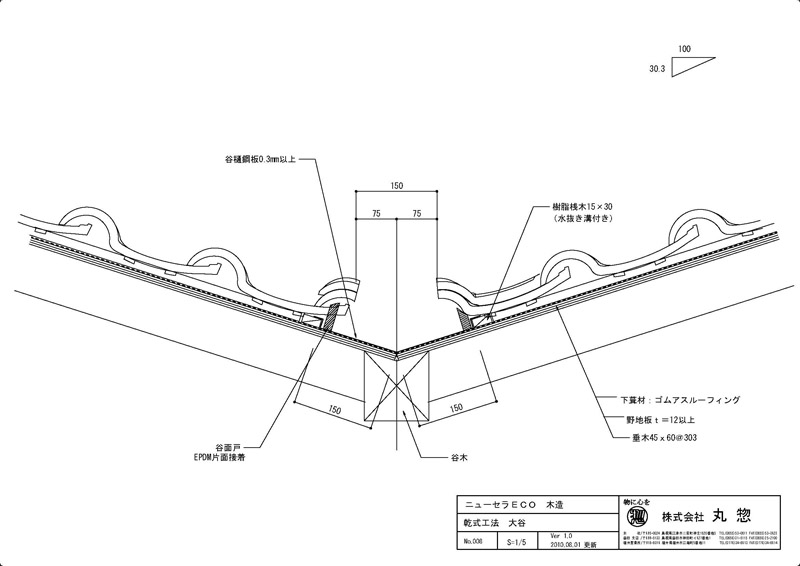

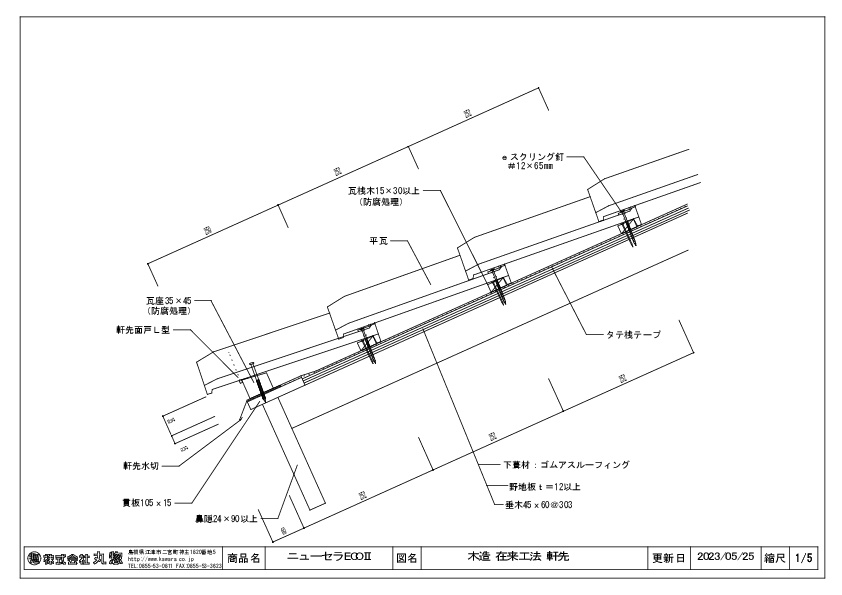

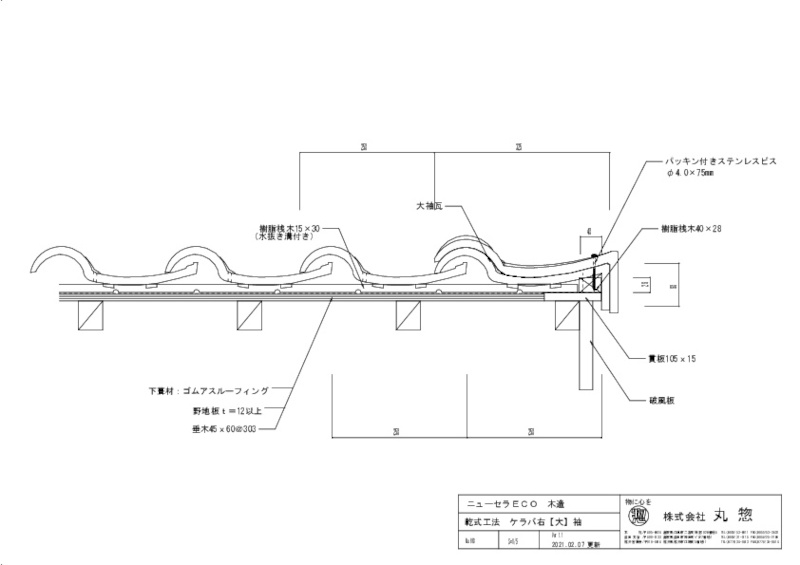

ニューセラECO

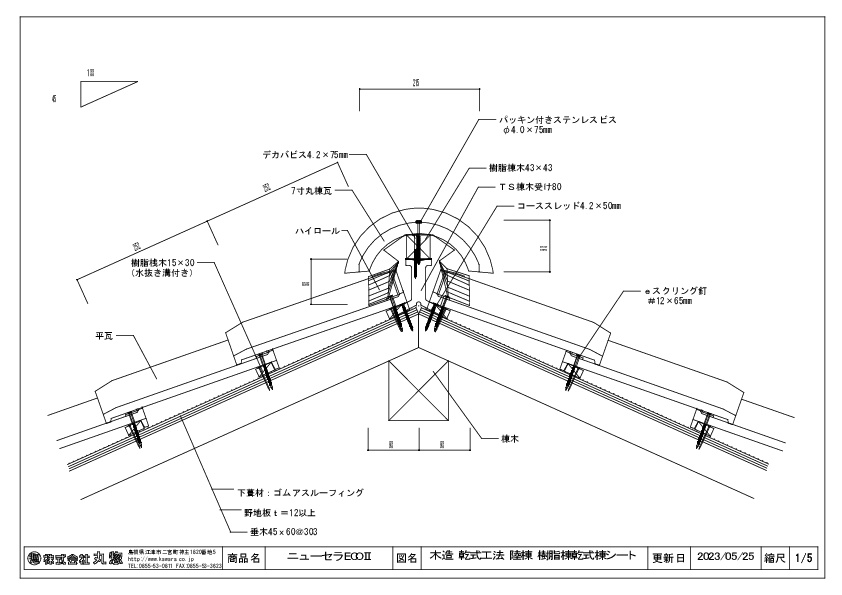

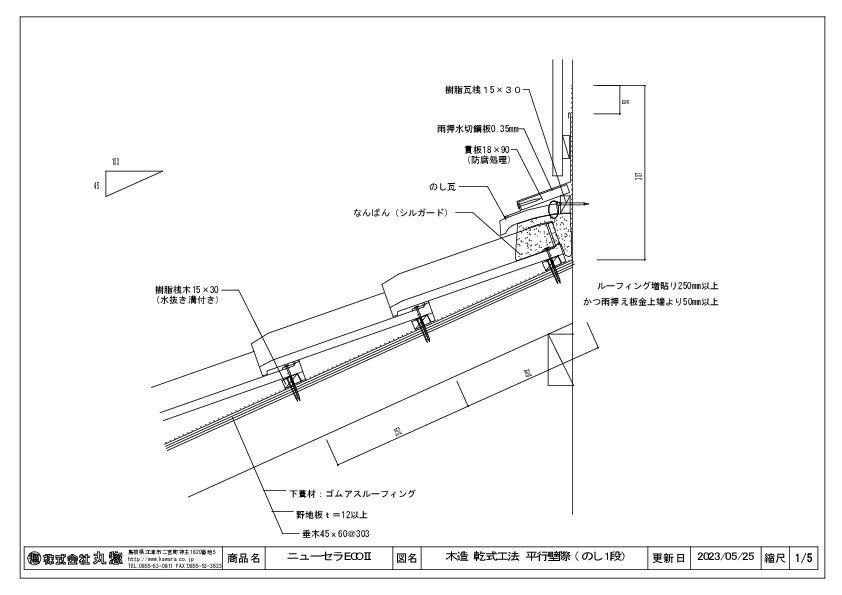

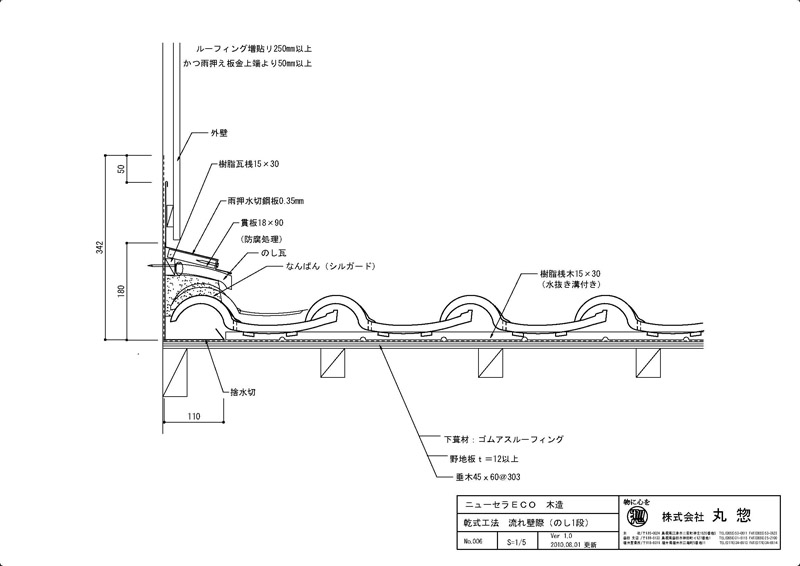

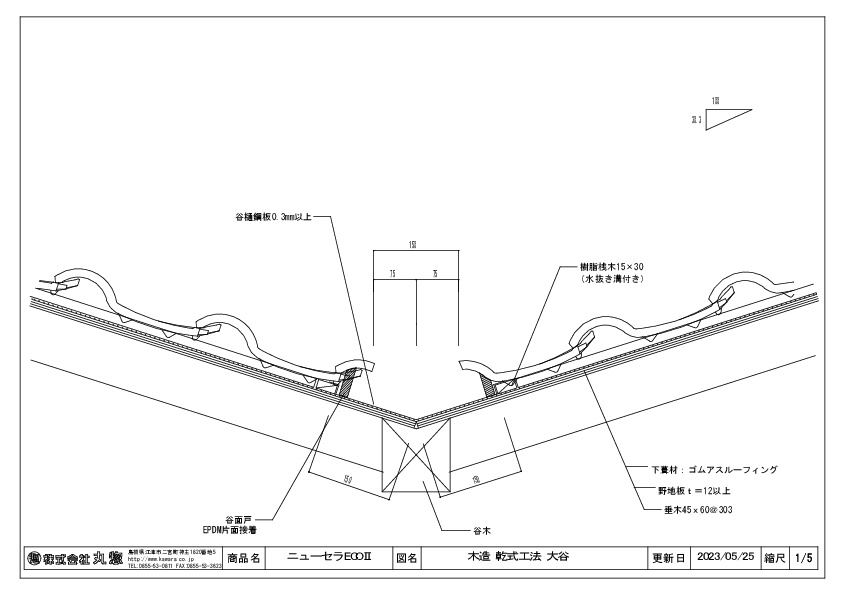

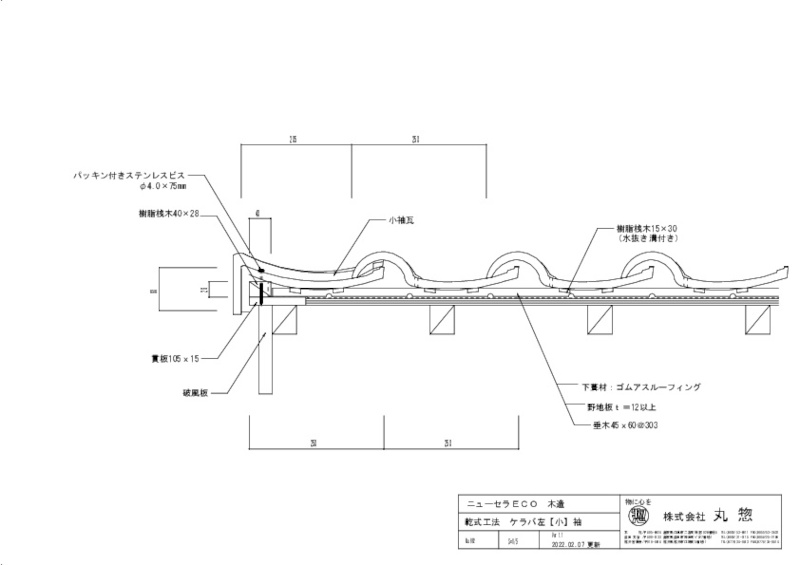

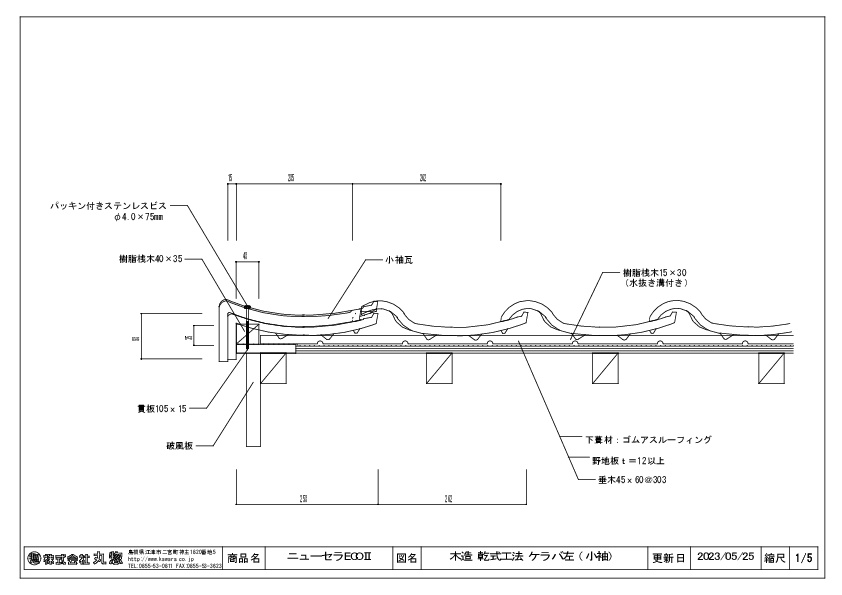

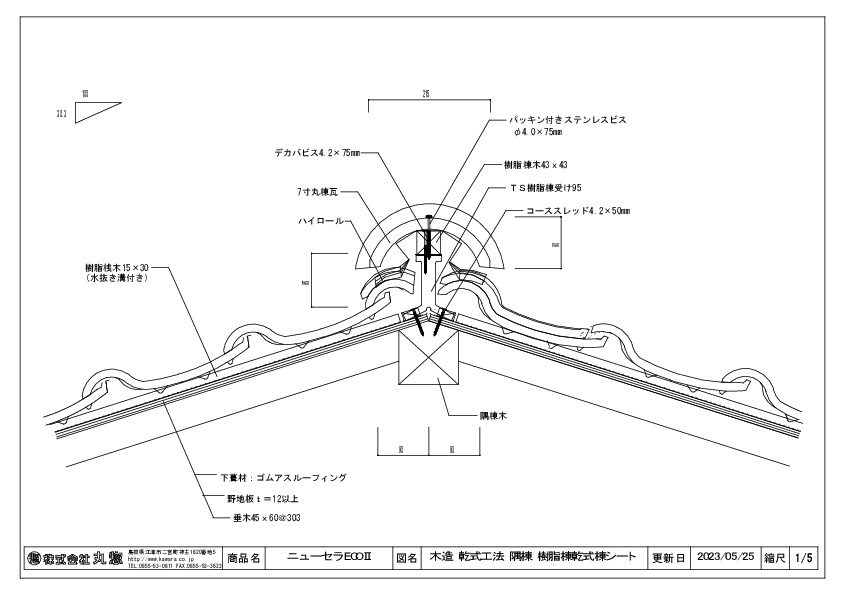

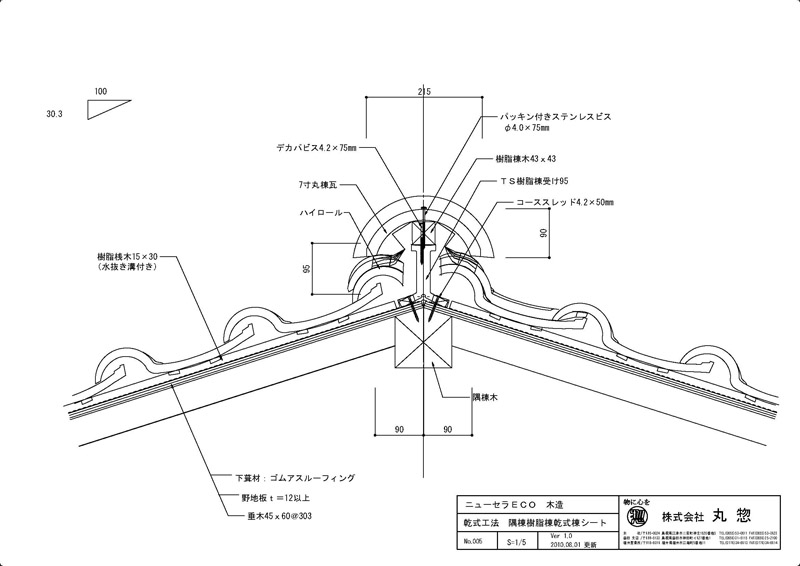

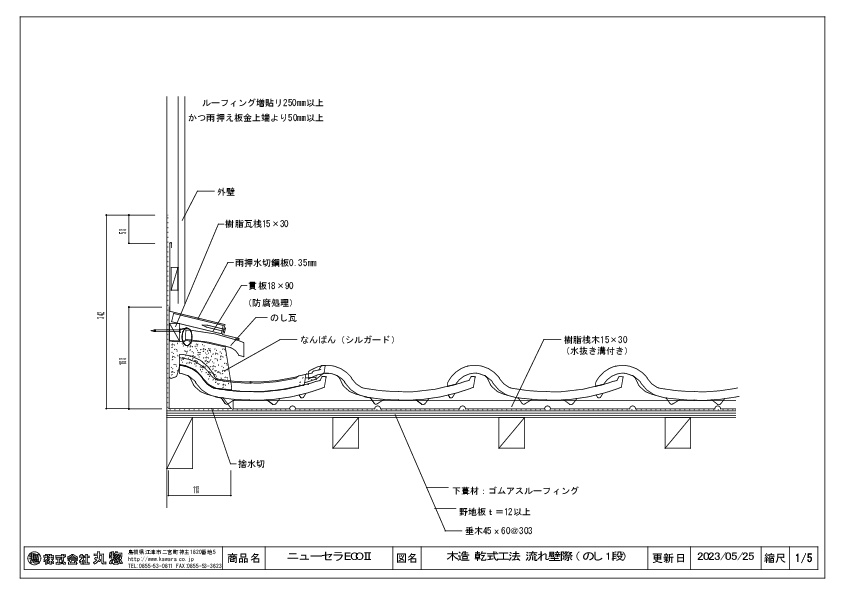

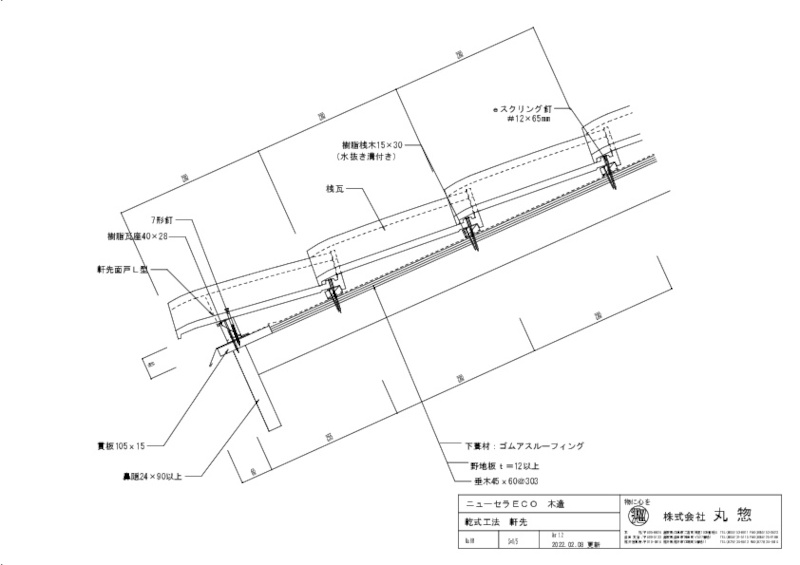

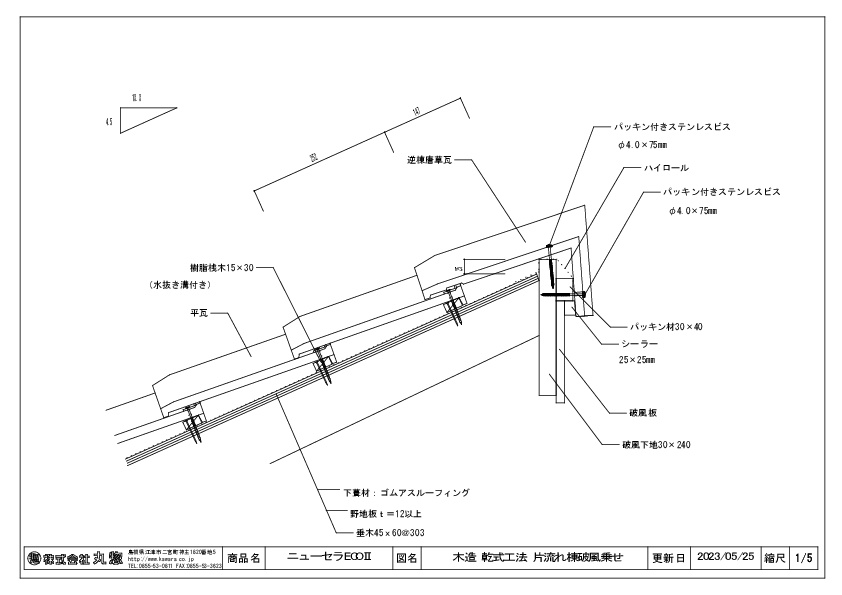

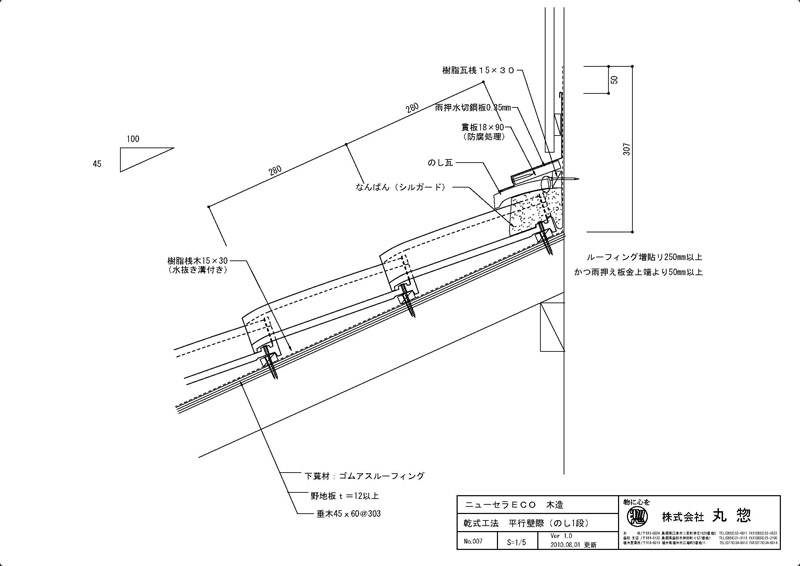

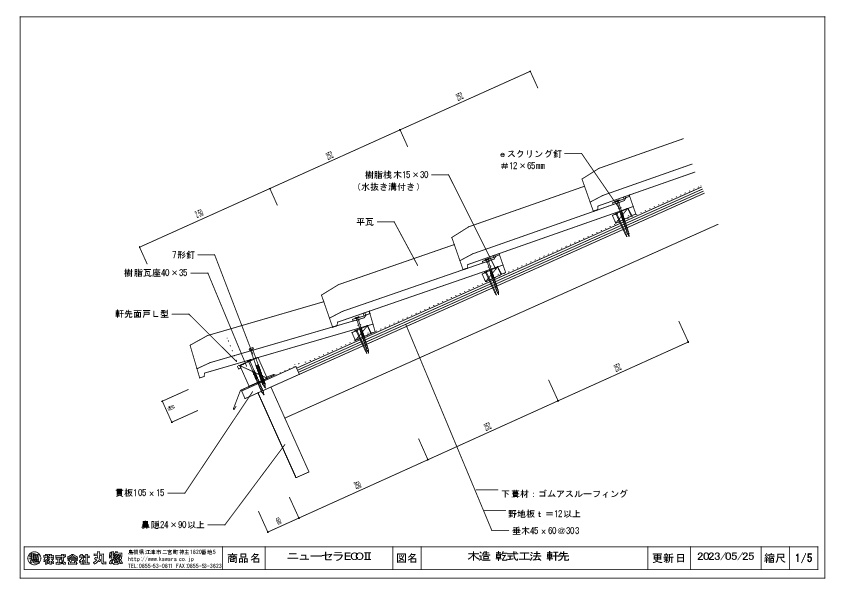

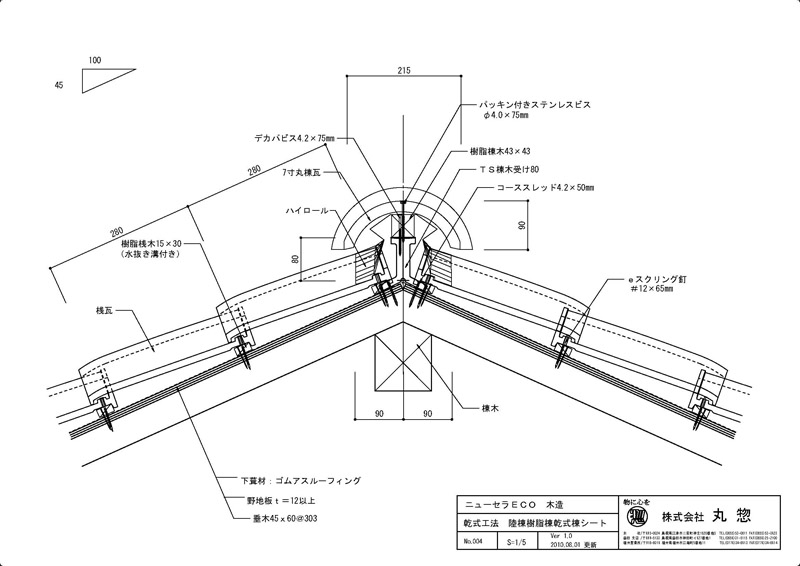

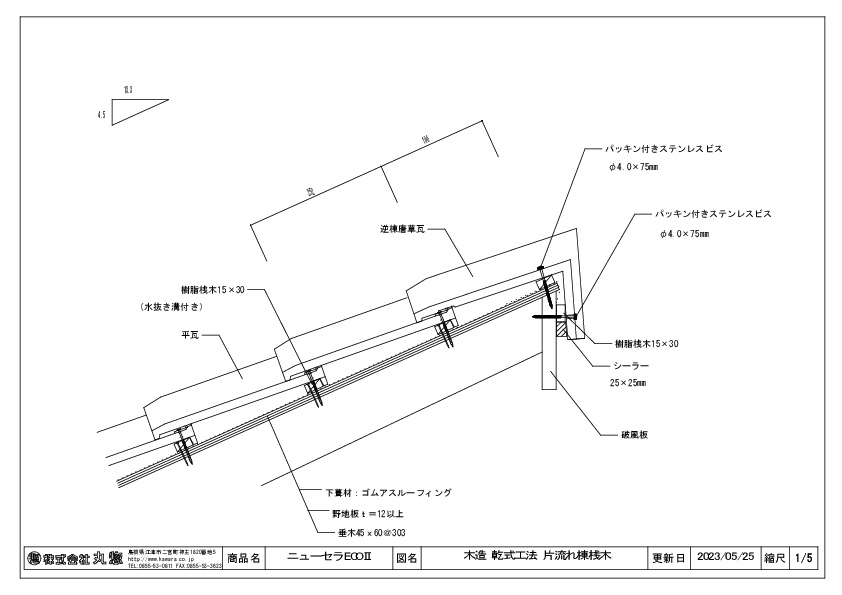

木造 【乾式工法】 DXF1.43MB) ダウンロード PDF(213KB) ダウンロード· 開く

瓦屋根標準設計・施工ガイドラインに沿った一般的な工法です。
躯体 木造  野地板t=12
下地 ゴムアスルーフィング ルーフテープ使用
桟木 人口木材(水抜き桟木)
棟納まり 樹脂棟受け ハイロール



先頭へ

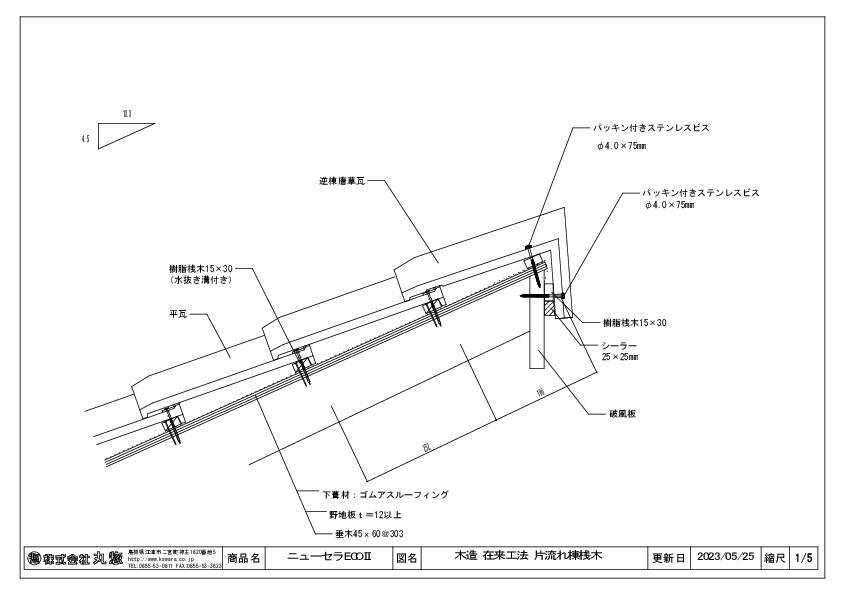

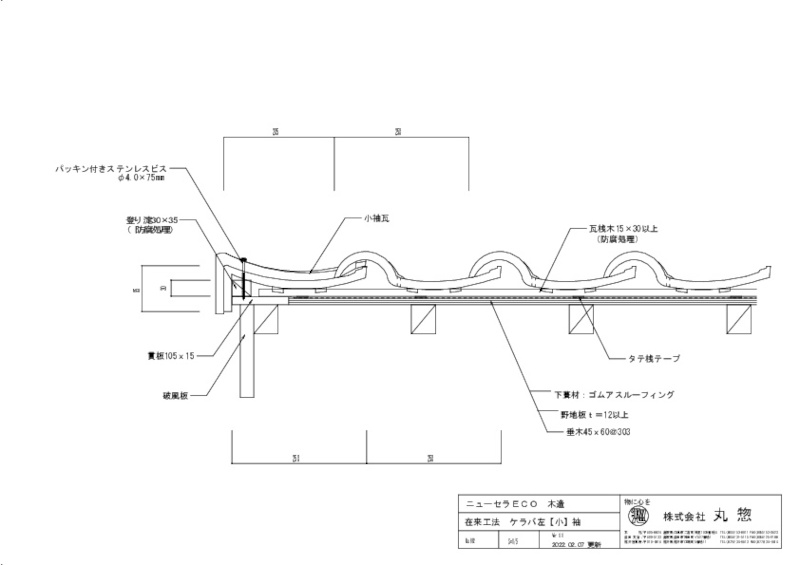

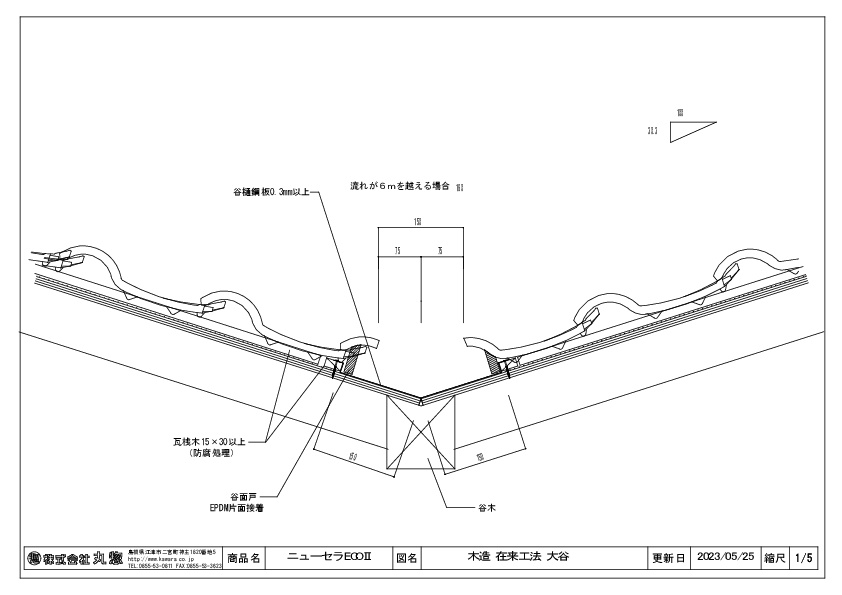

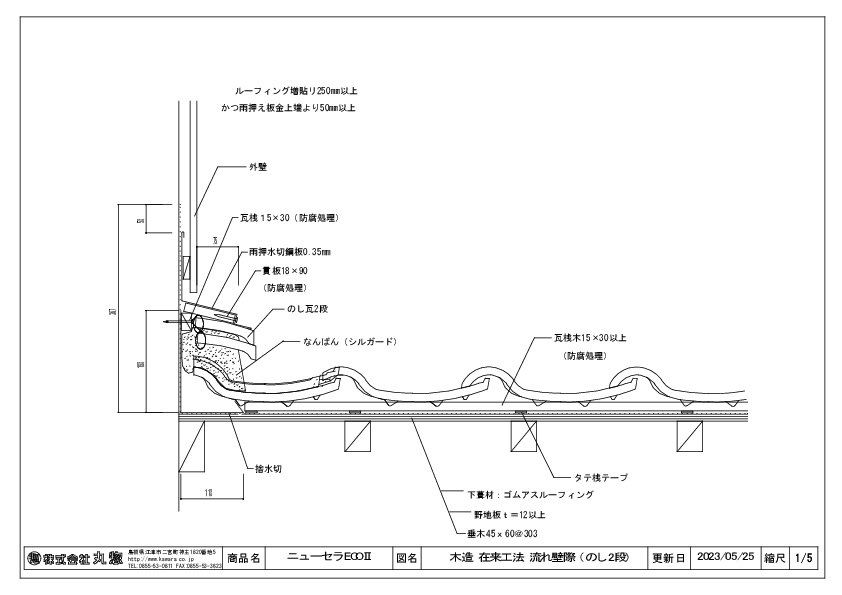

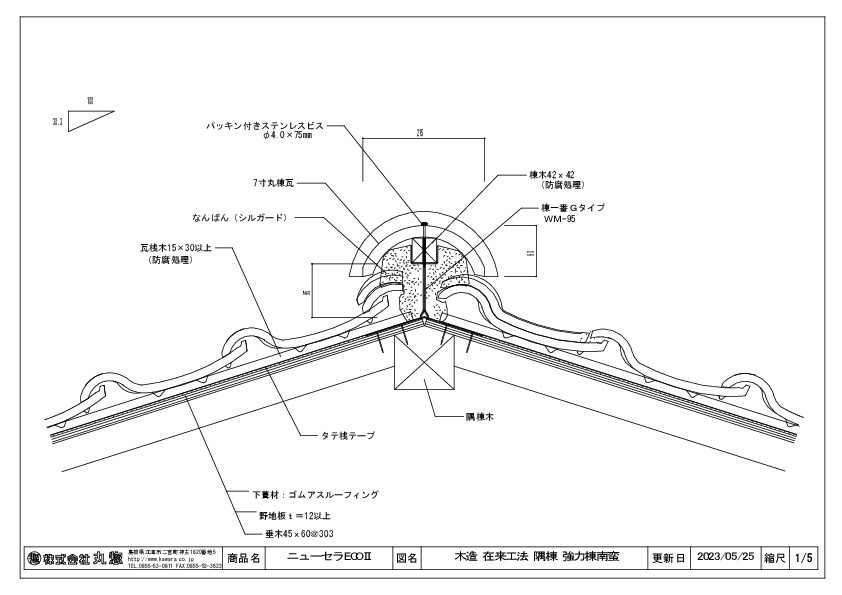

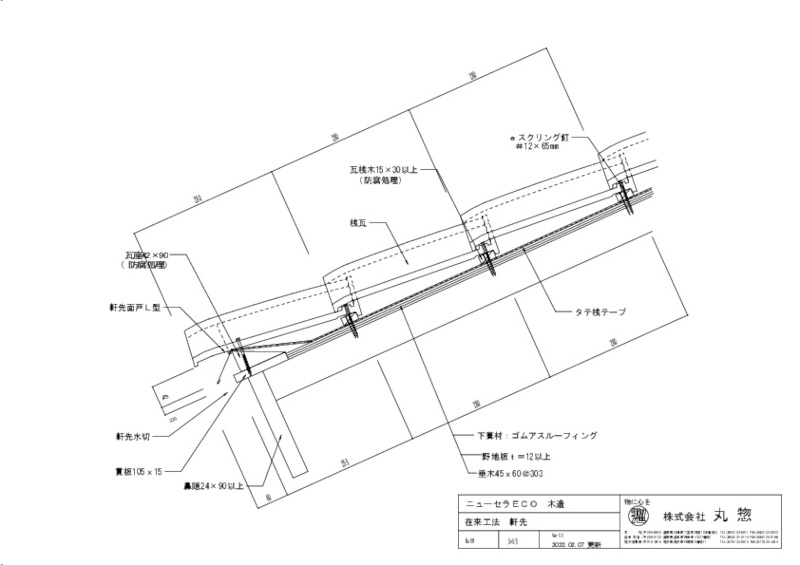

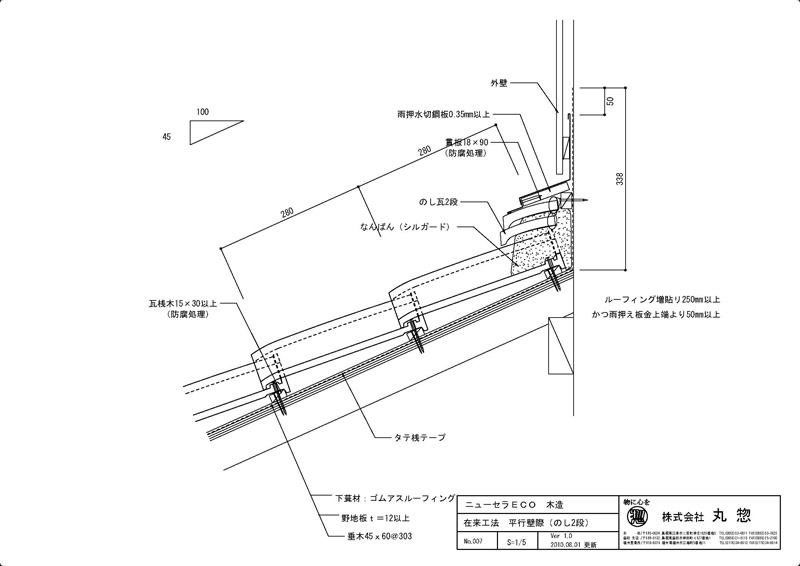

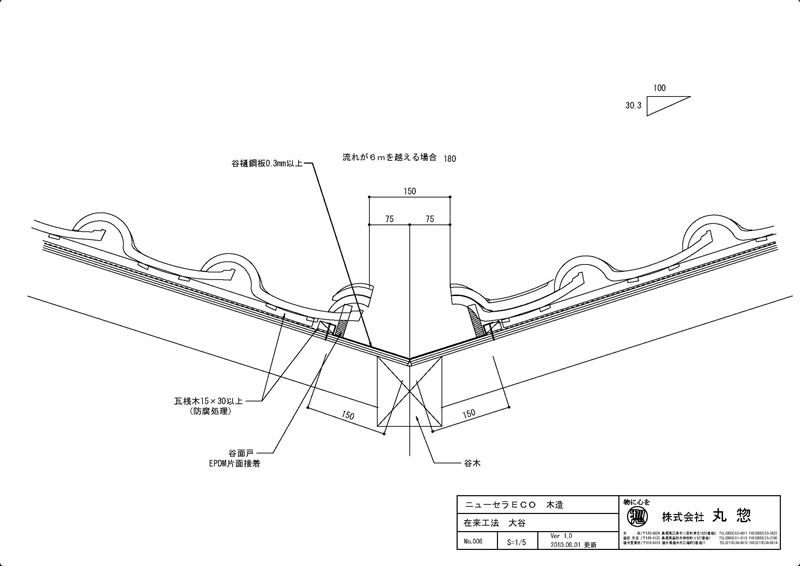

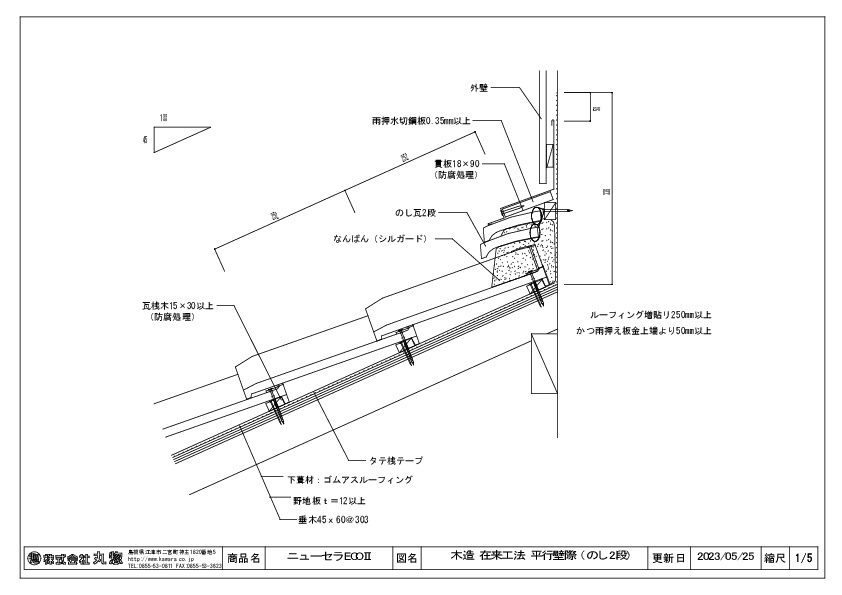

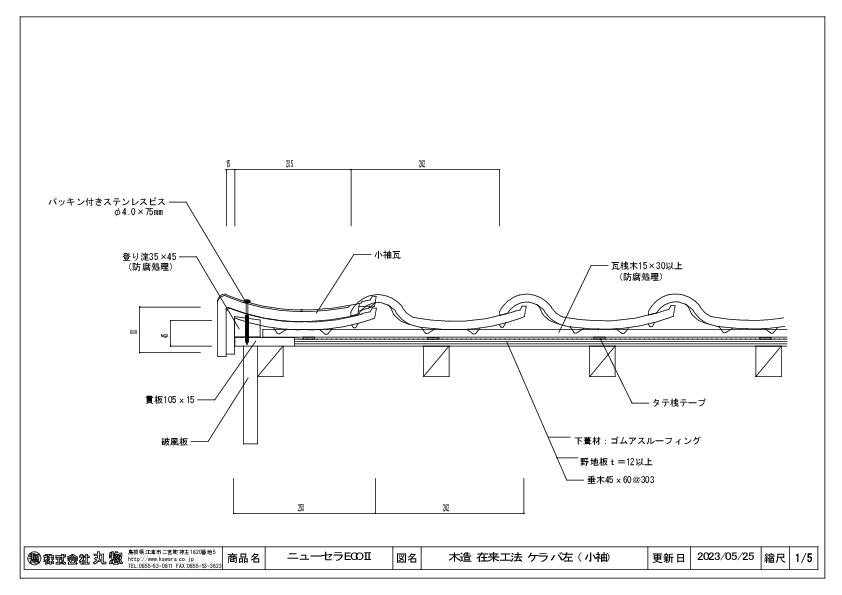

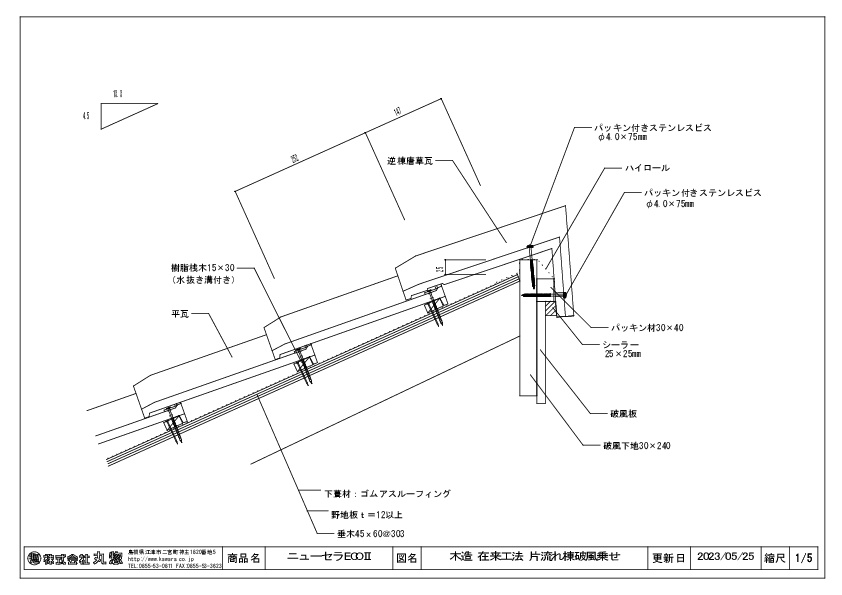

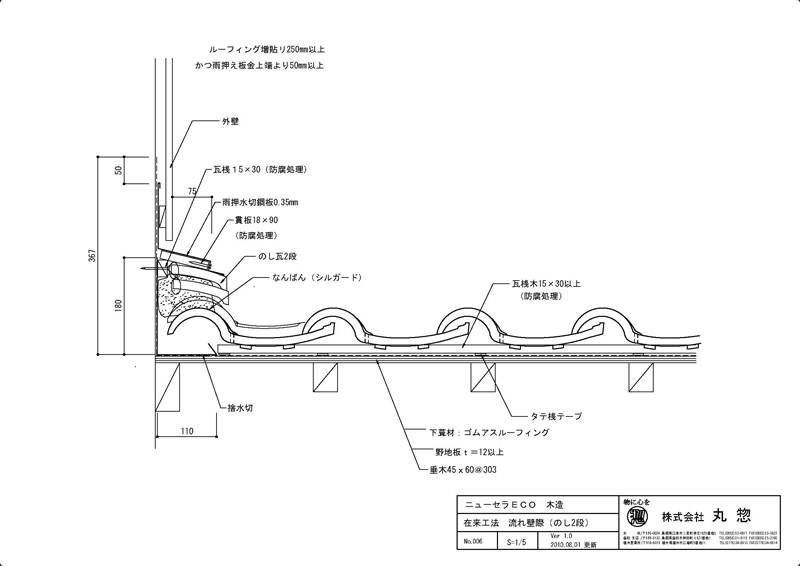

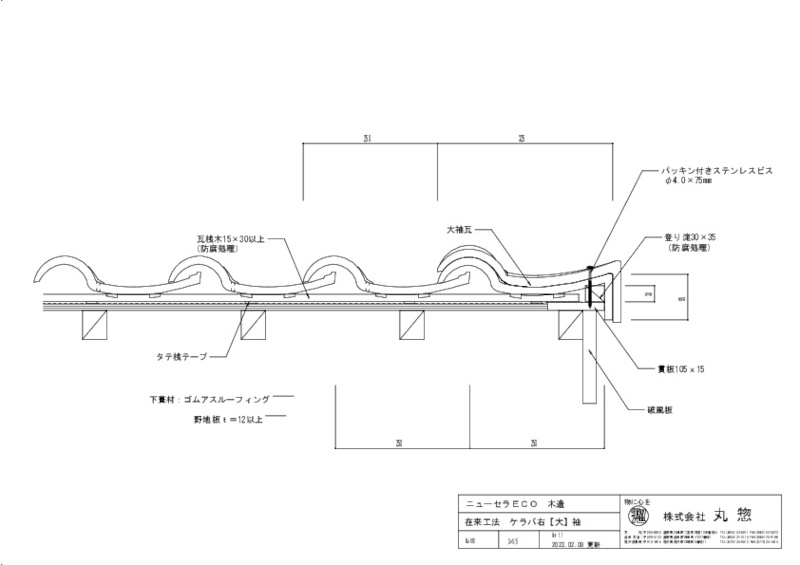

木造 【在来工法】 DXF(0.79MB) ダウンロード PDF(176KB) ダウンロード· 開く

瓦屋根標準設計・施工ガイドラインに沿った一般的な工法です。
躯体 木造  野地板t=12
下地 ゴムアスルーフィング ルーフテープ使用
桟木 防腐処理材
棟納まり 強力棟金具 なんばん



先頭へ

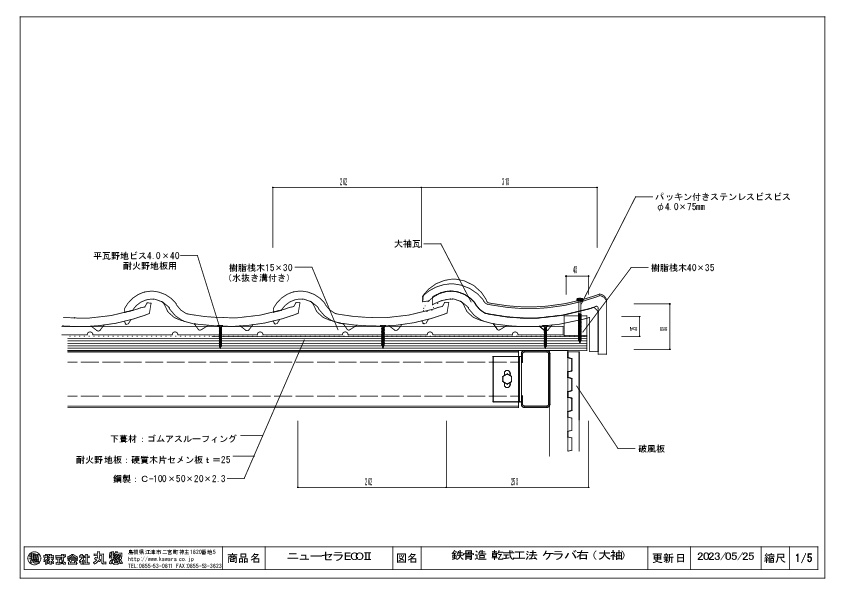

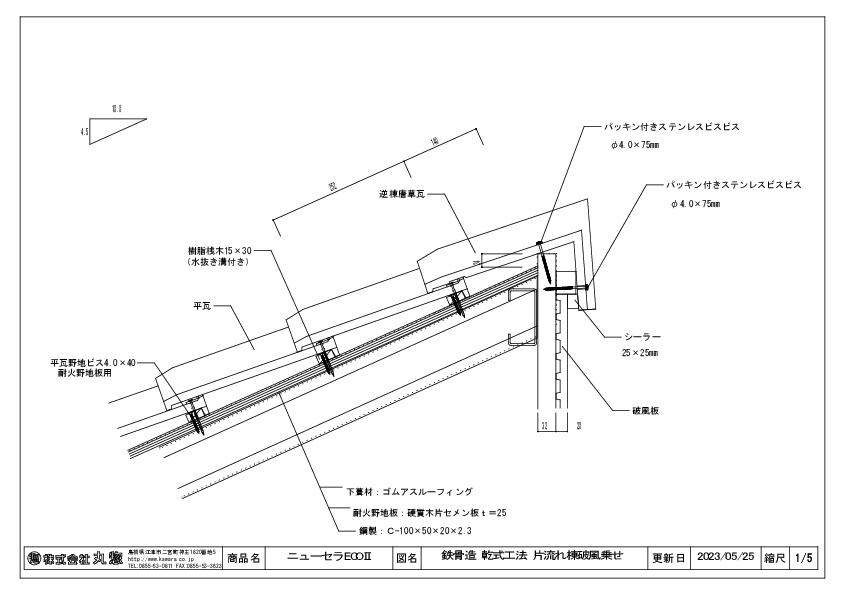

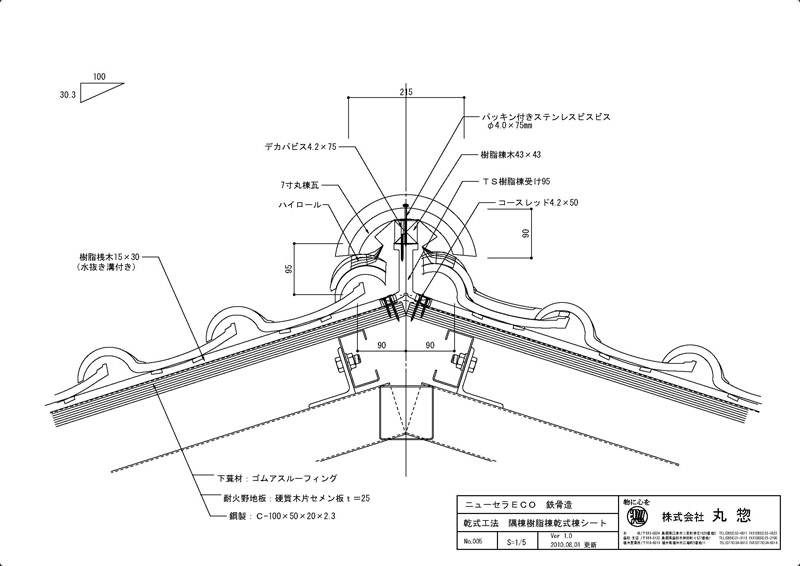

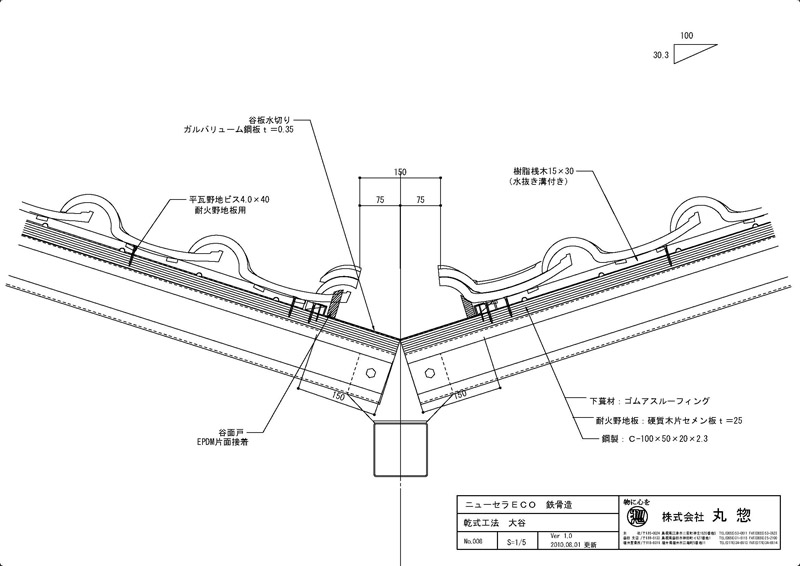

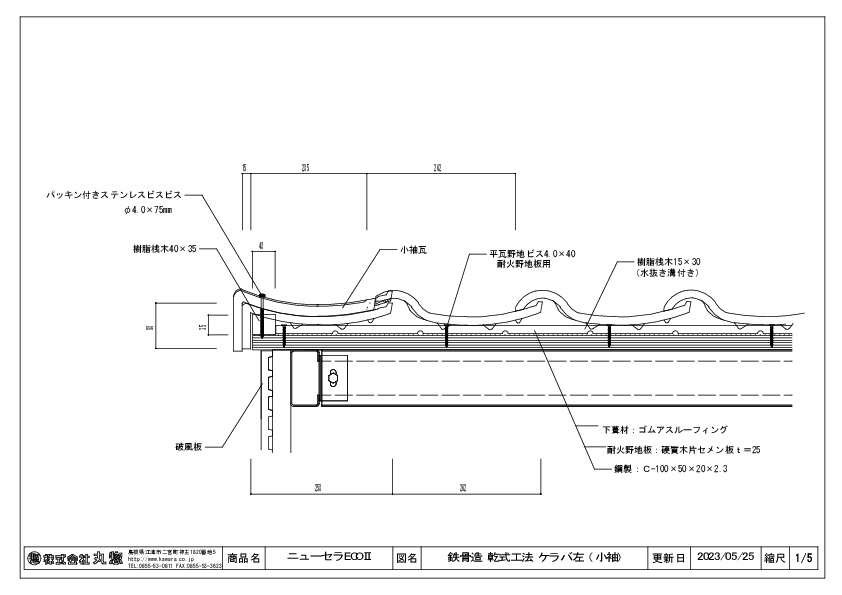

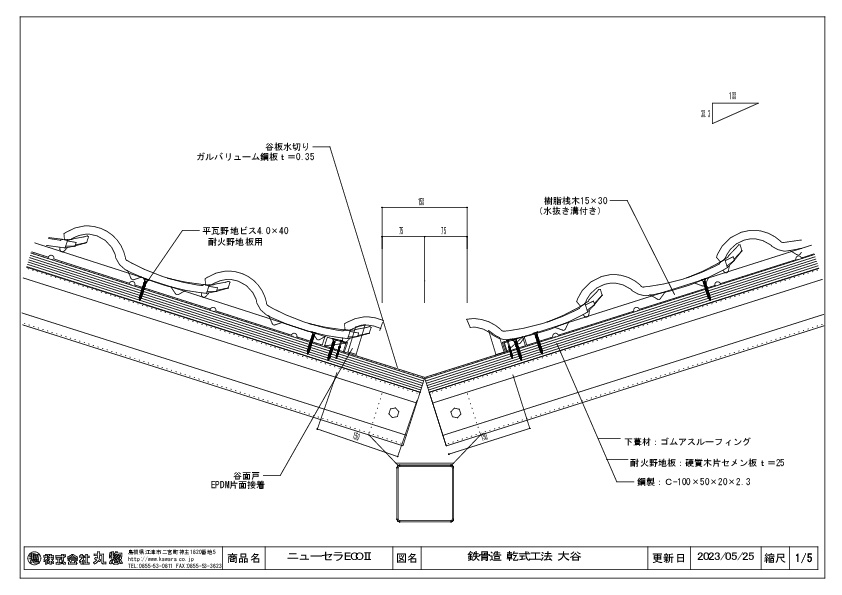

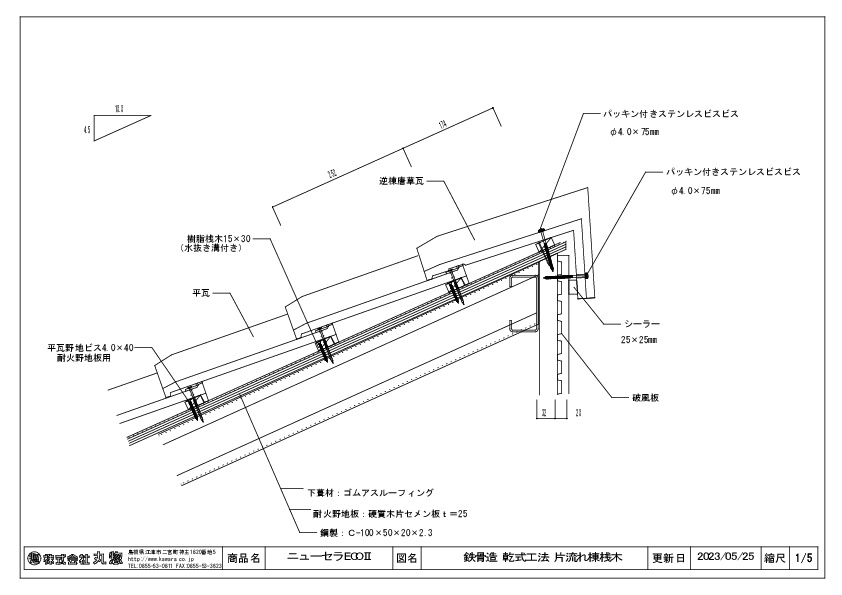

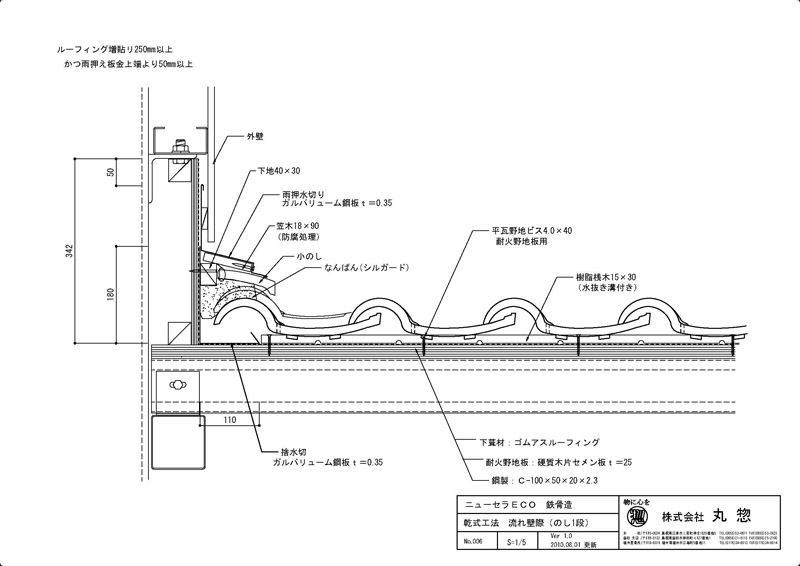

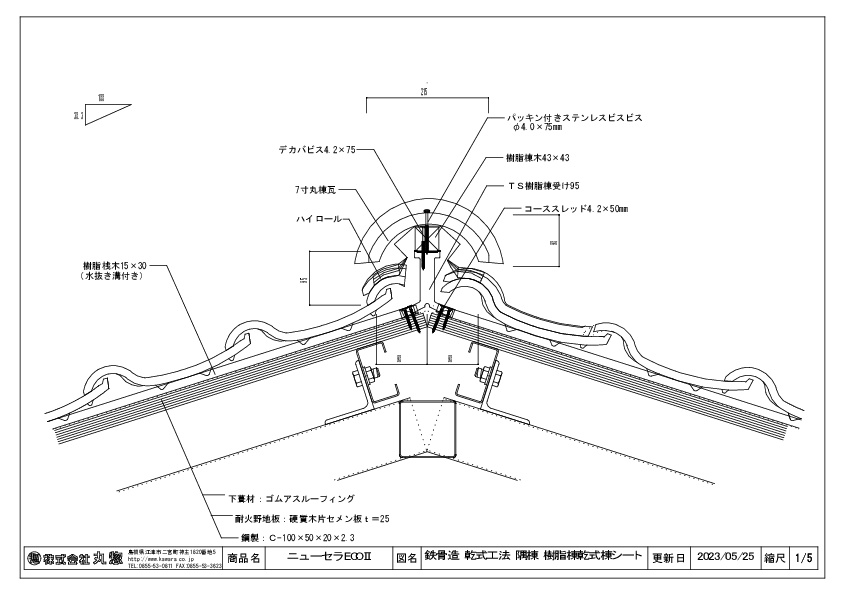

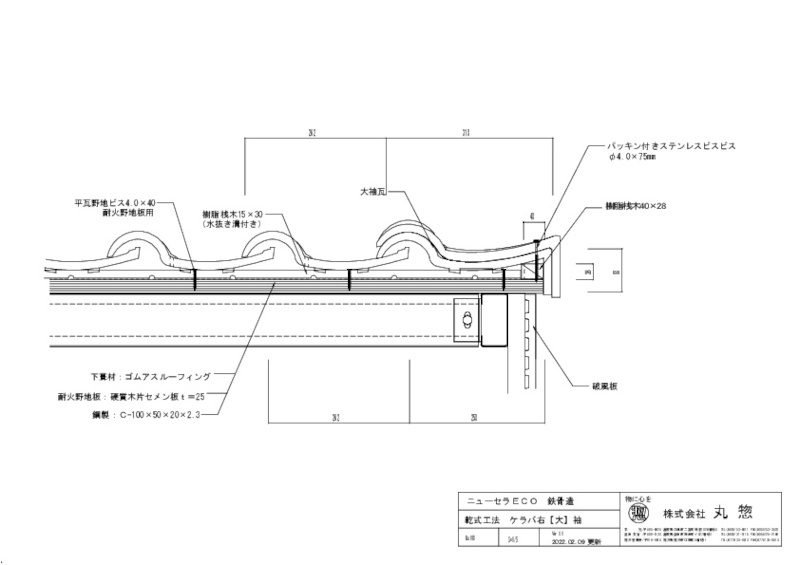

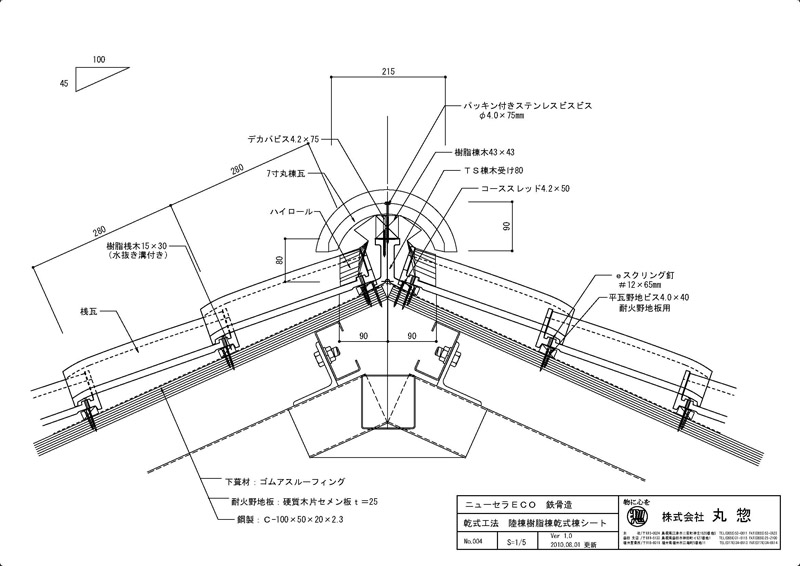

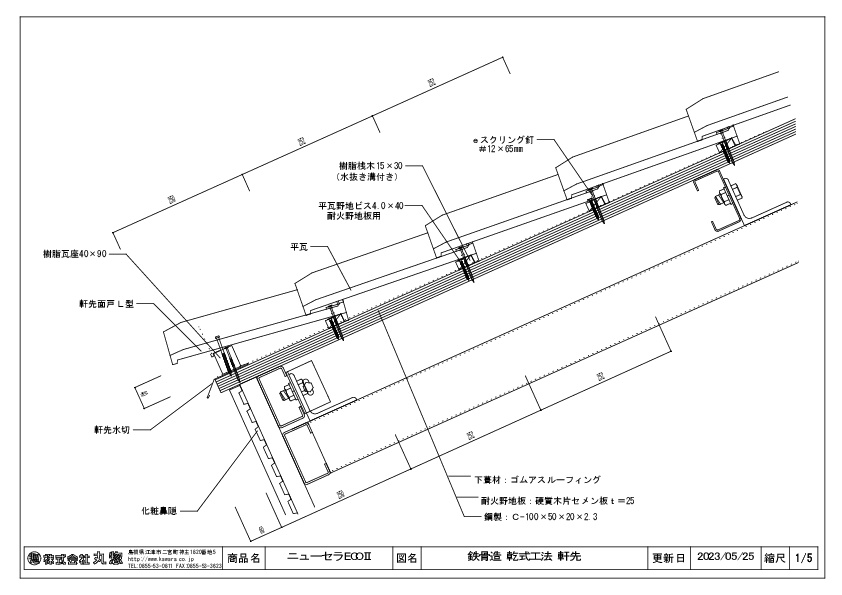

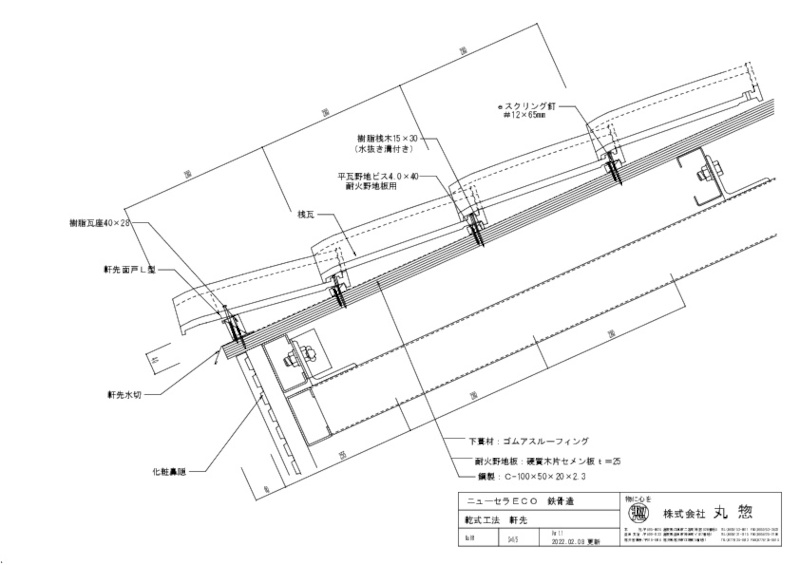

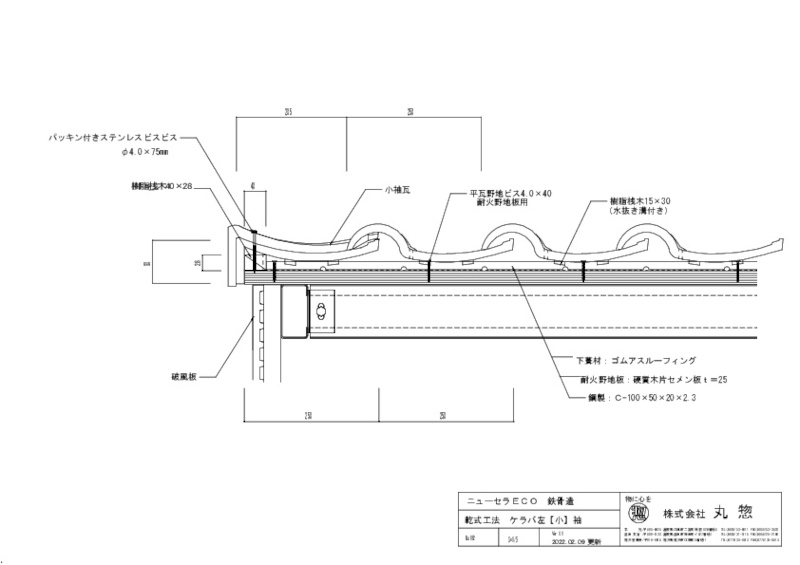

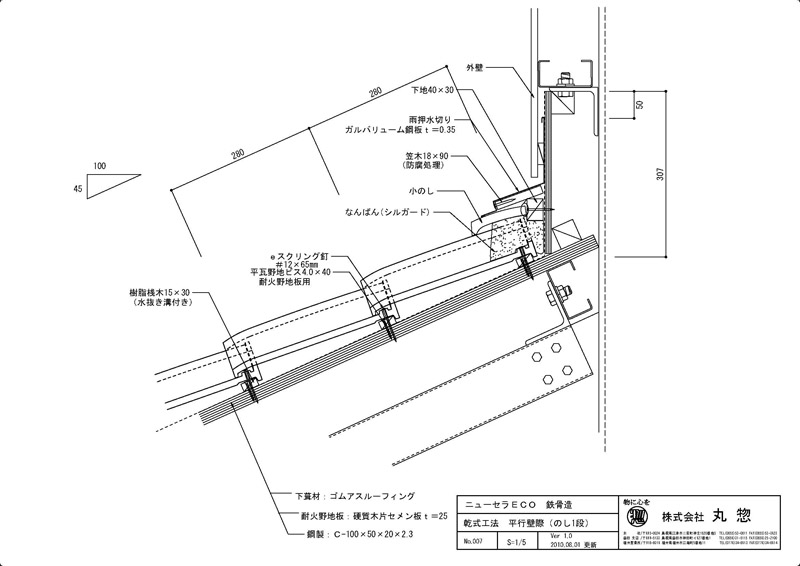

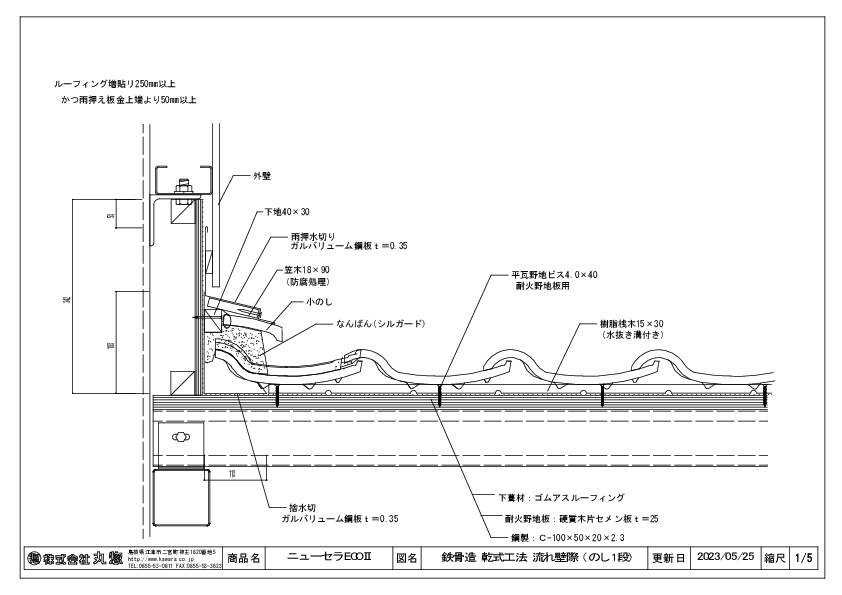

鉄骨 【乾式工法】 DXF(2.26MB) ダウンロード PDF(287KB) ダウンロード· 開く

当社が推奨する屋根の軽量化、現場作業の軽減に対応した工法です。
躯体 鉄骨造  耐火野地板t=25
下地 ゴムアスルーフィング ルーフテープ使用
桟木 人口木材(水抜き桟木)
棟納まり 樹脂棟受け ハイロール



先頭へ

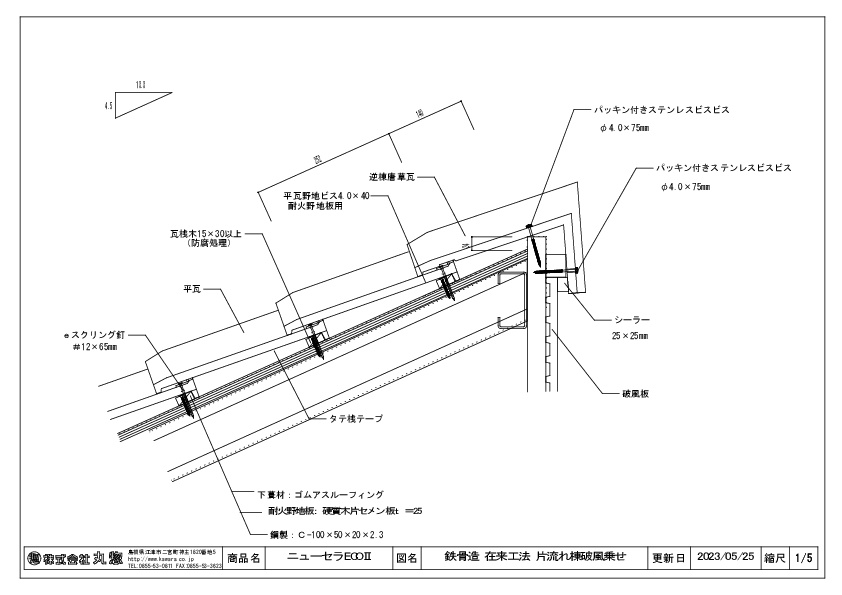

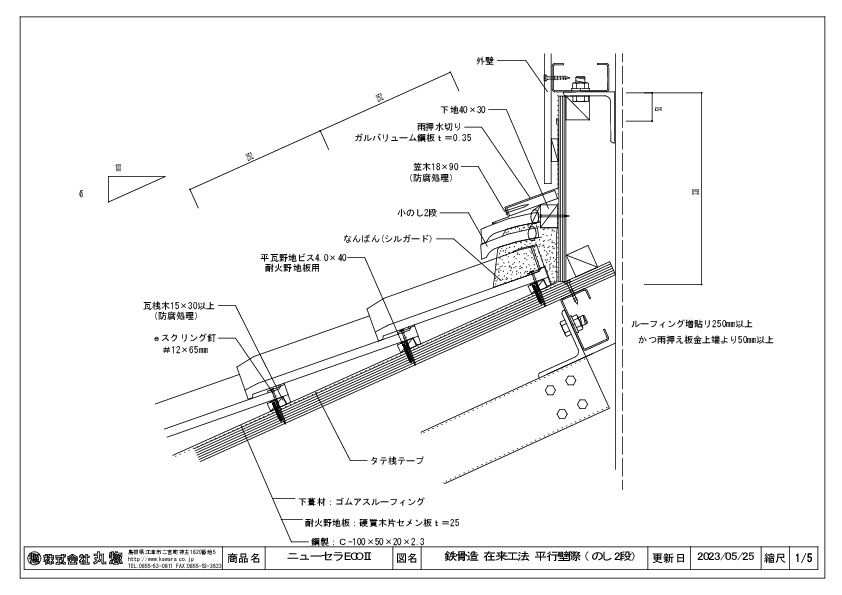

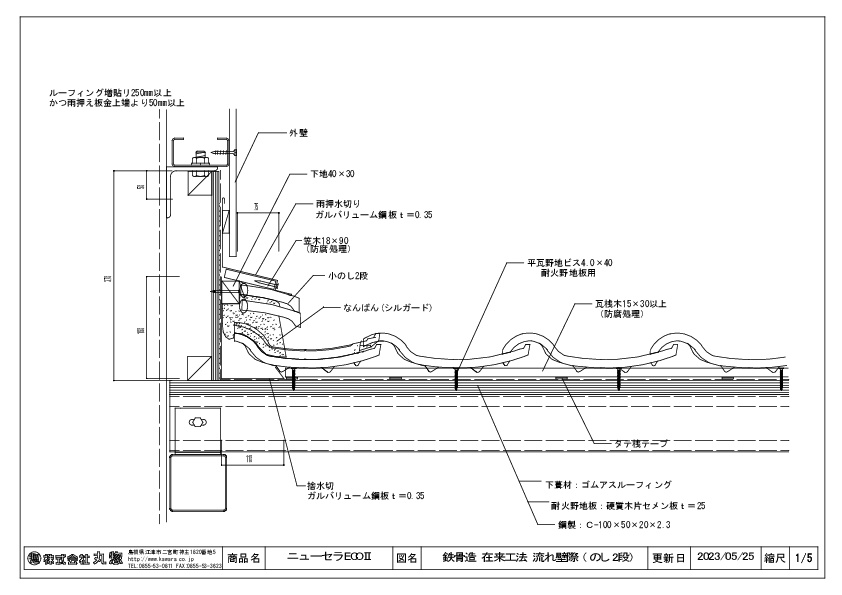

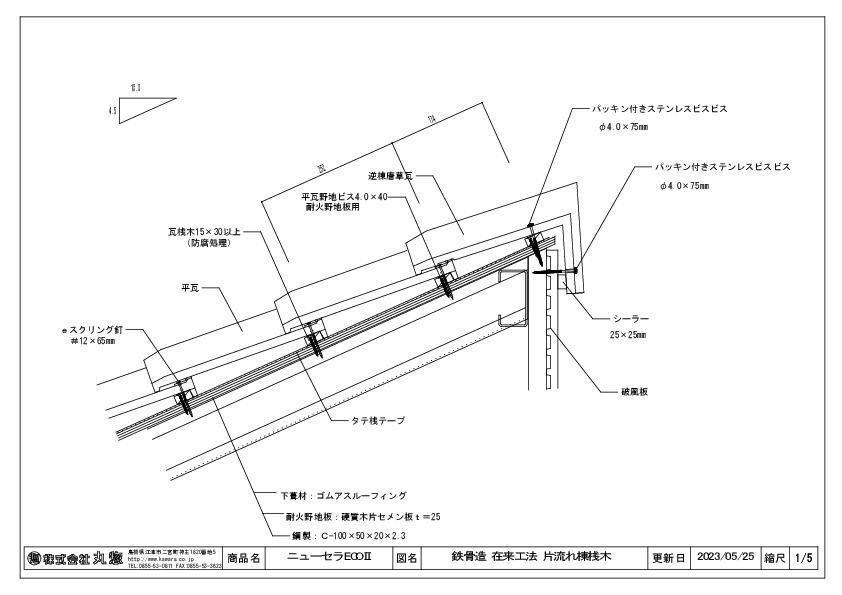

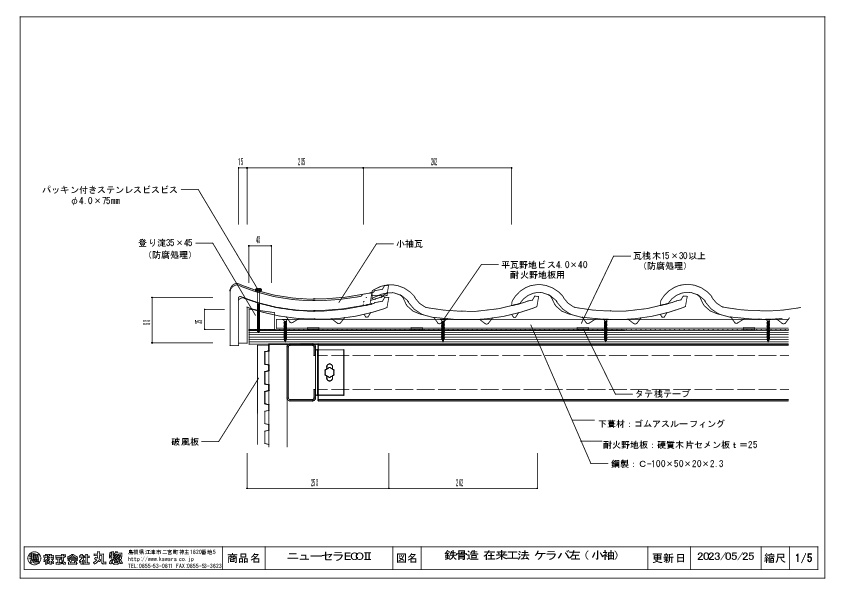

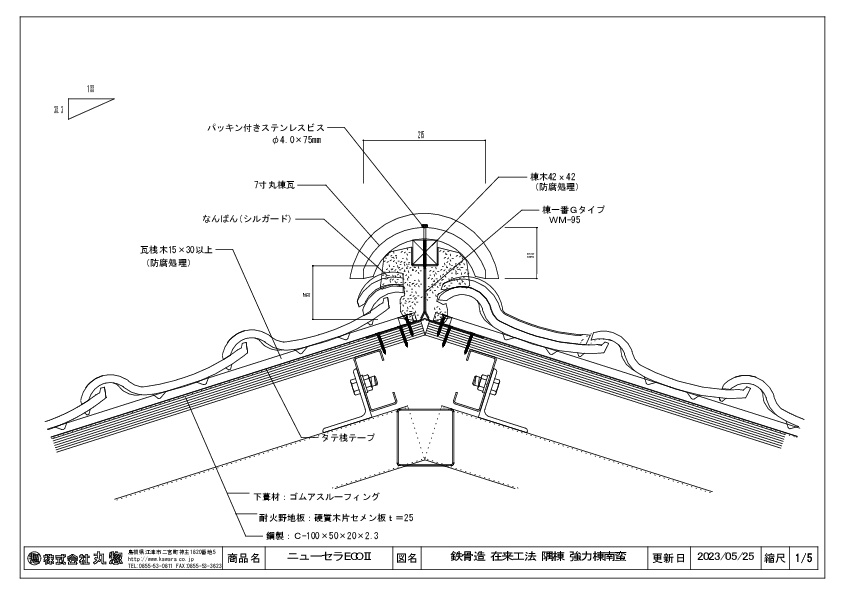

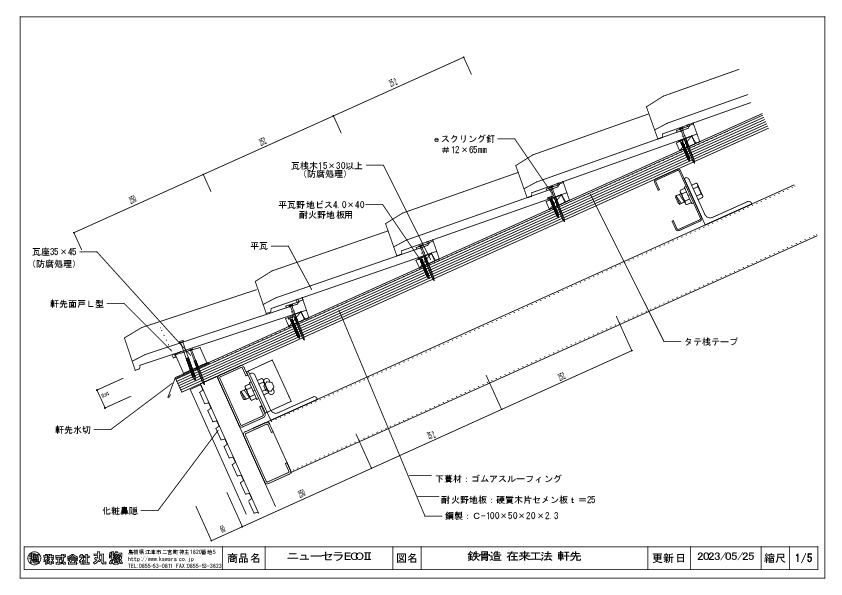

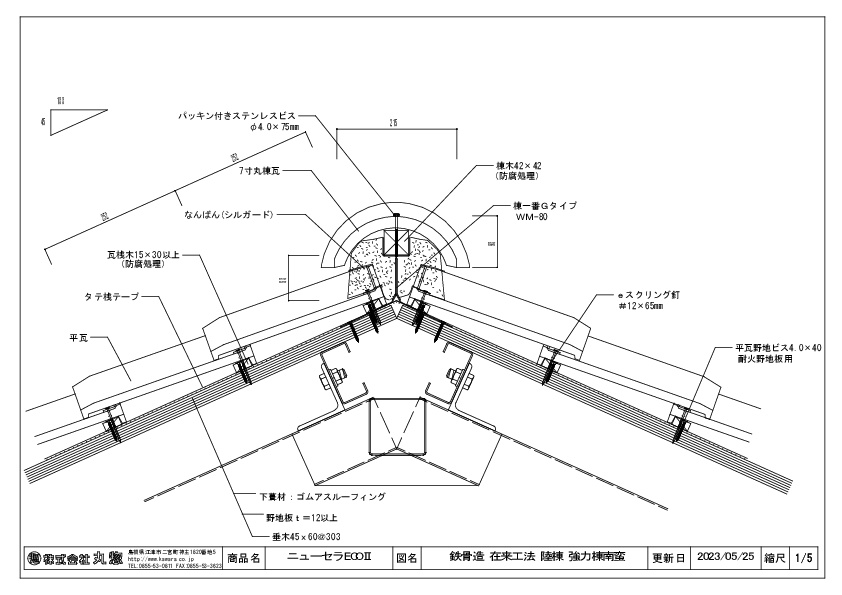

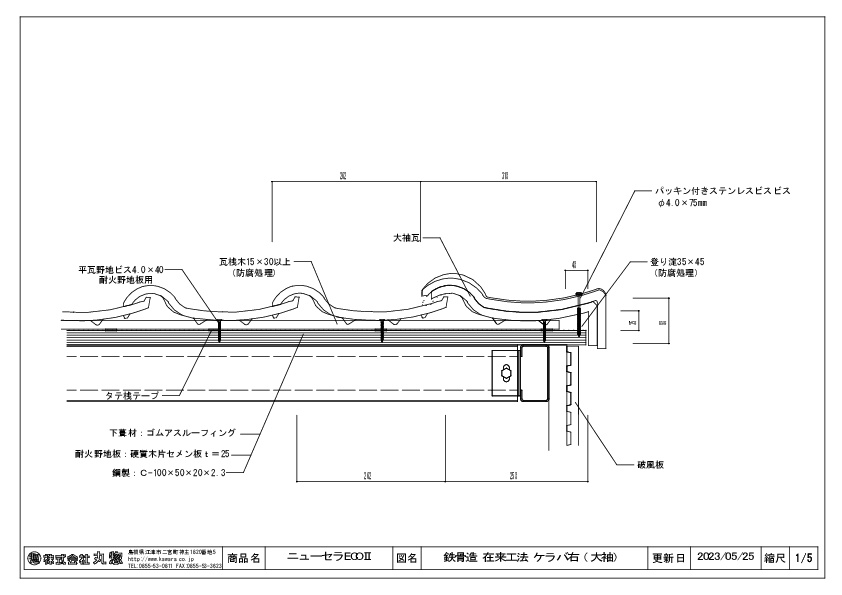

鉄骨 【在来工法】 DXF(1.77MB) ダウンロード PDF(244KB) ダウンロード· 開く

瓦屋根標準設計・施工ガイドラインに沿った一般的な工法です。
躯体 鉄骨造  耐火野地板t=25
下地 ゴムアスルーフィング ルーフテープ使用
桟木 防腐処理材
棟納まり 強力棟金具 なんばん



先頭へ

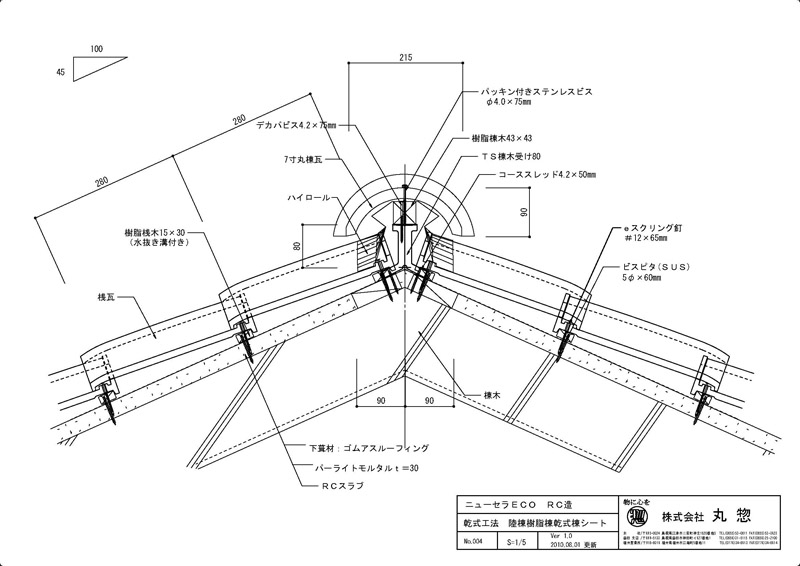

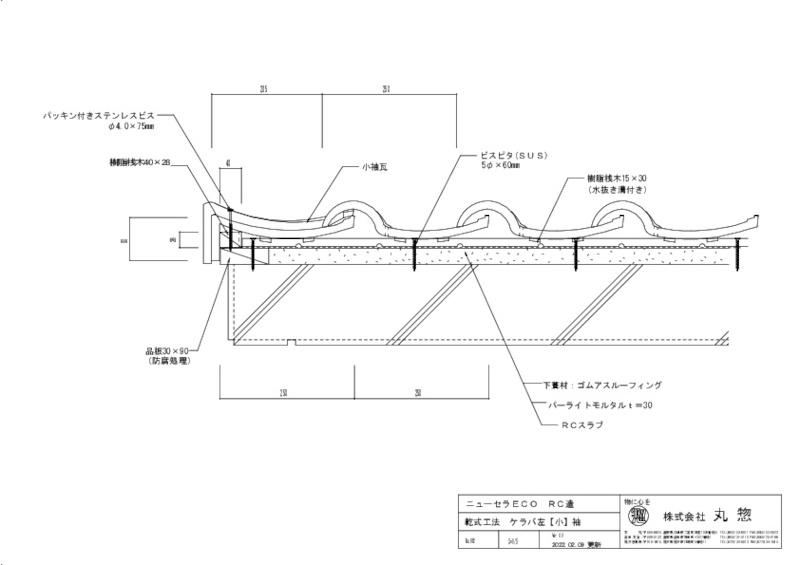

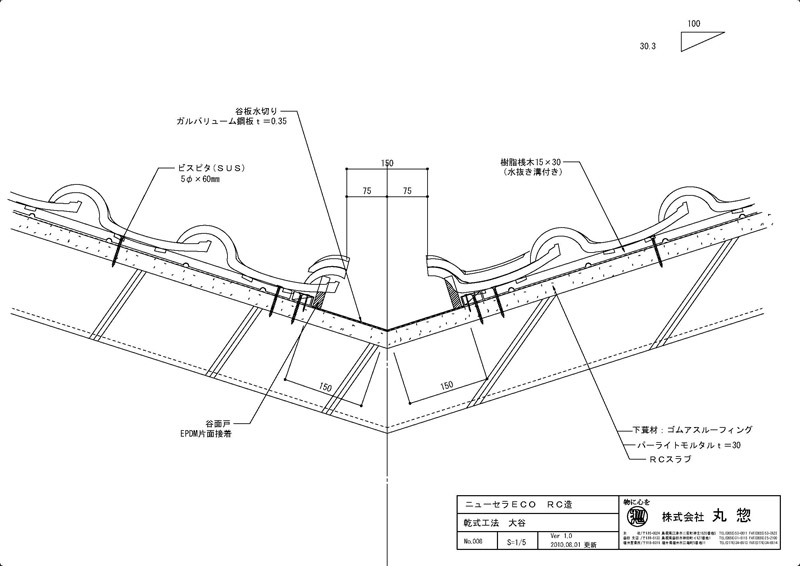

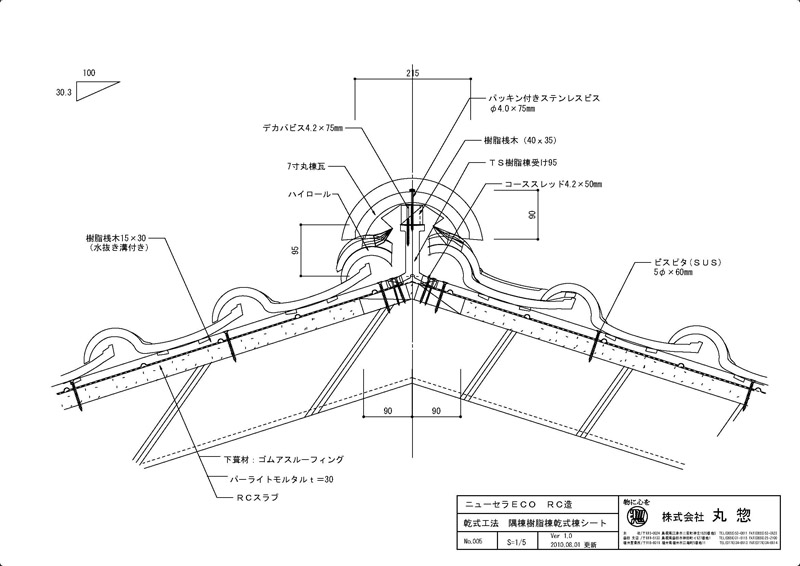

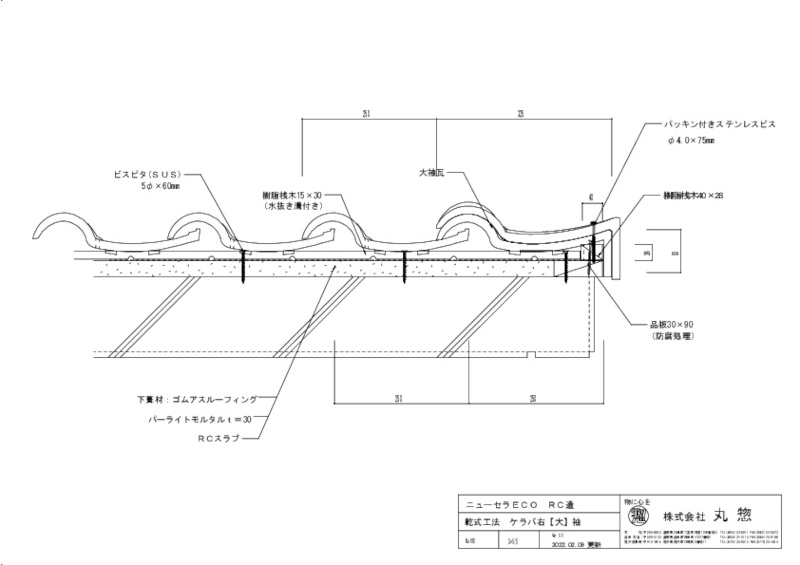

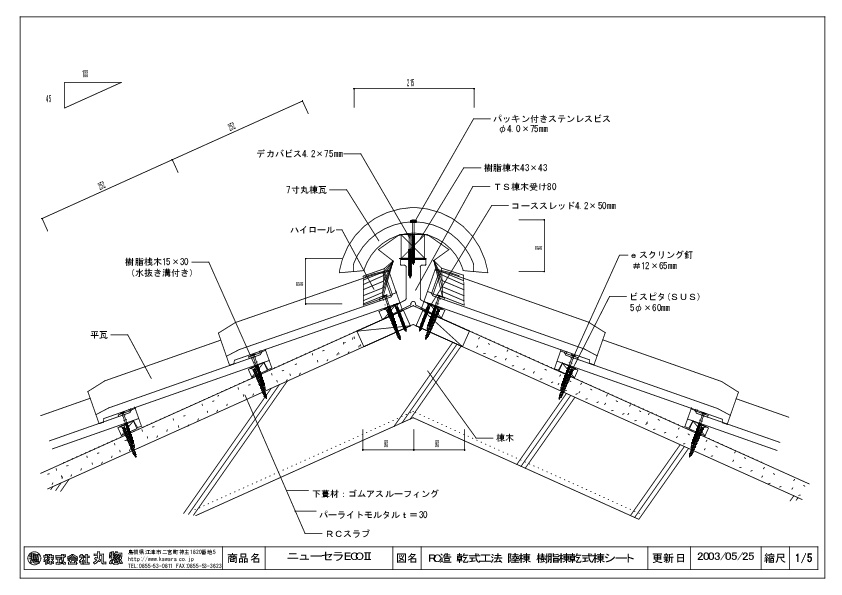

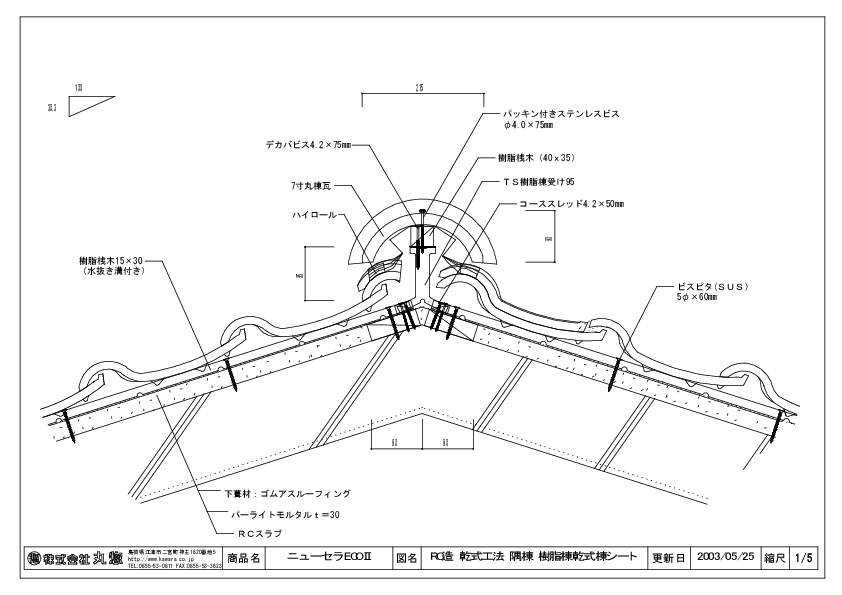

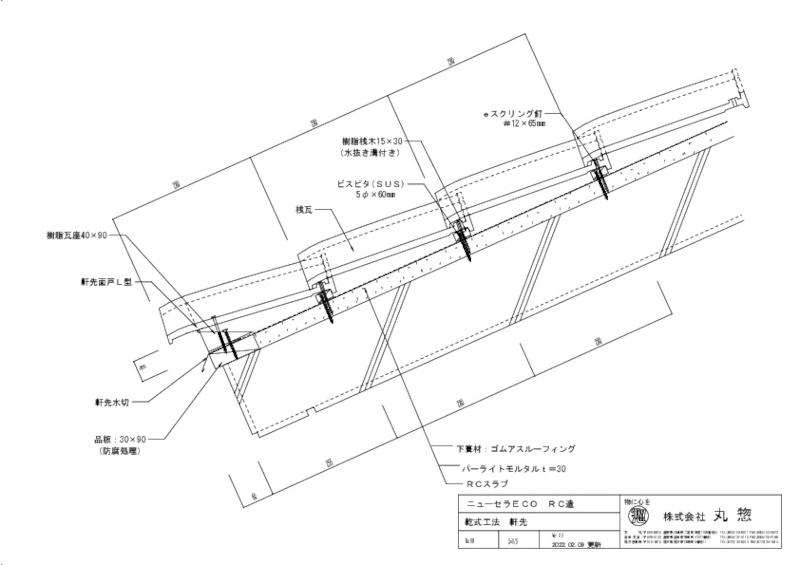

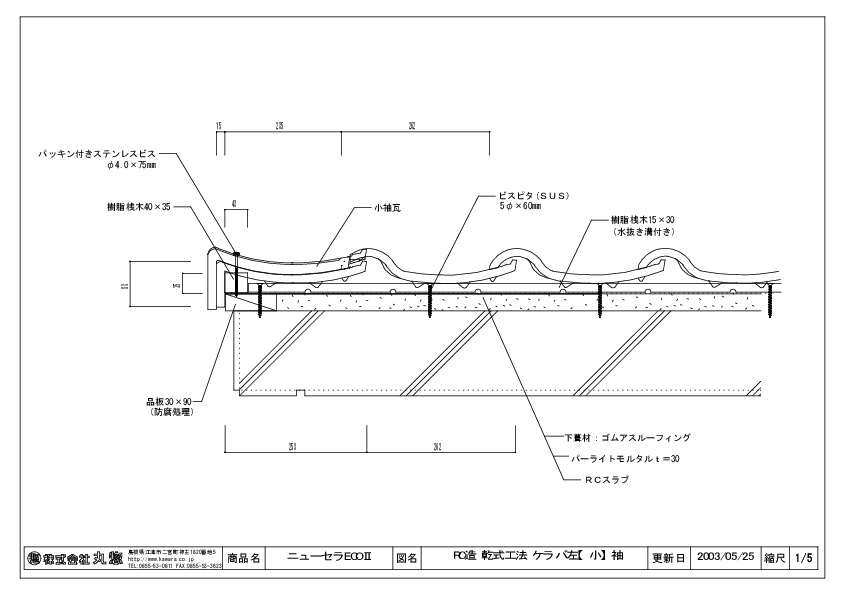

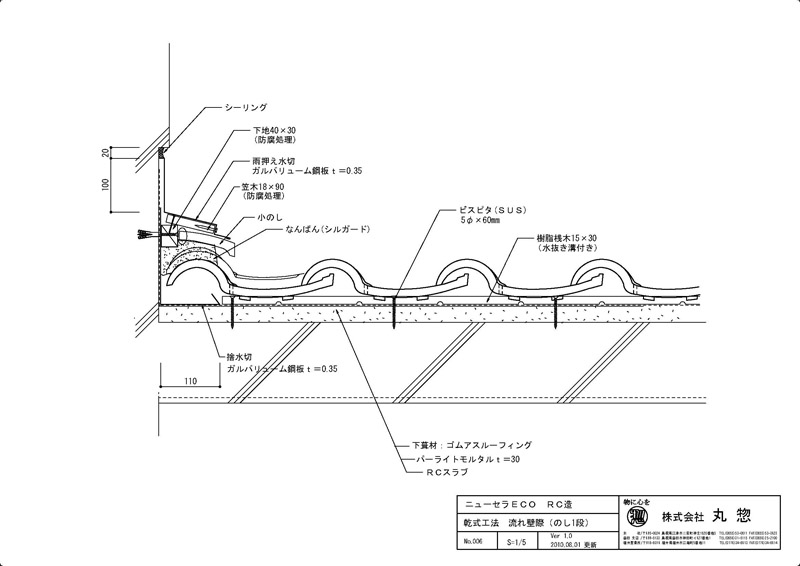

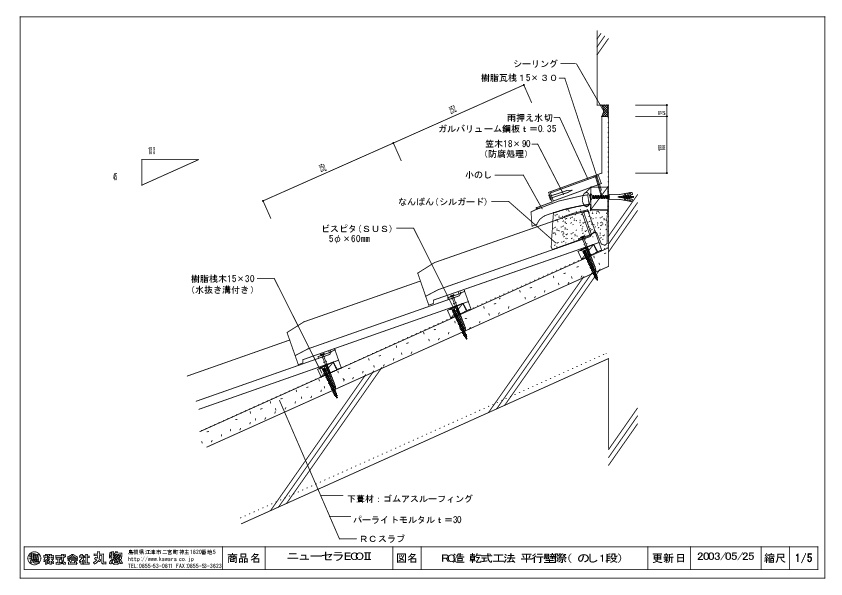

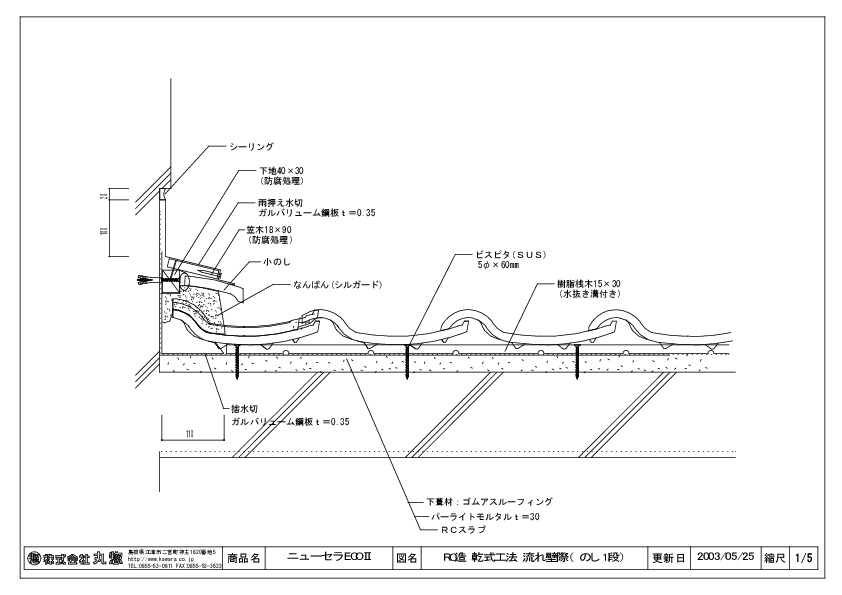

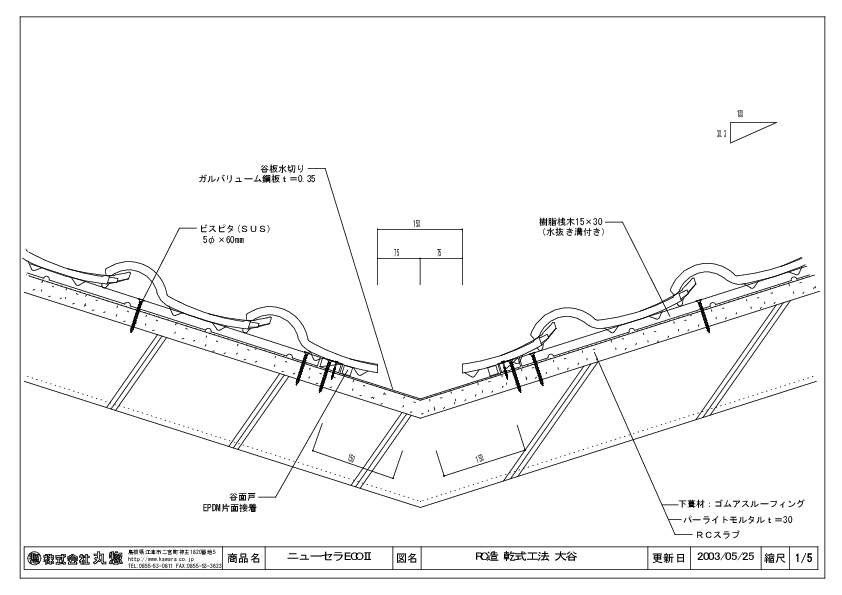

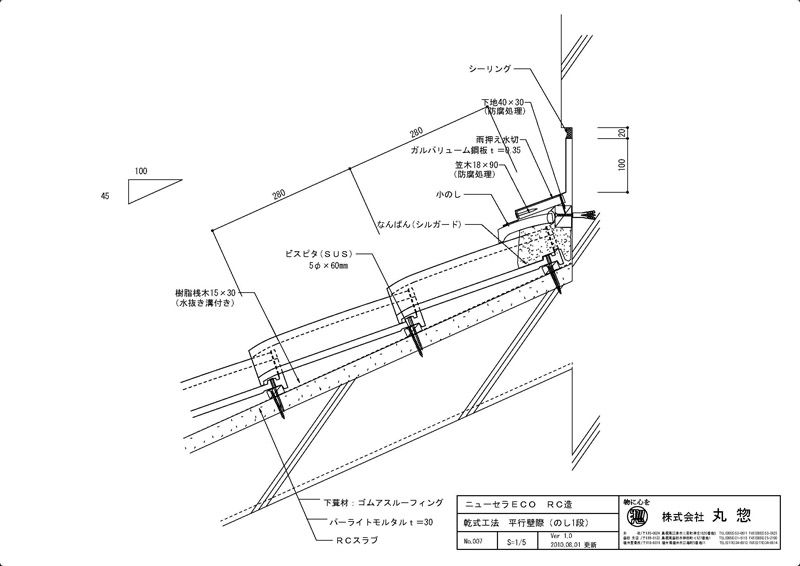

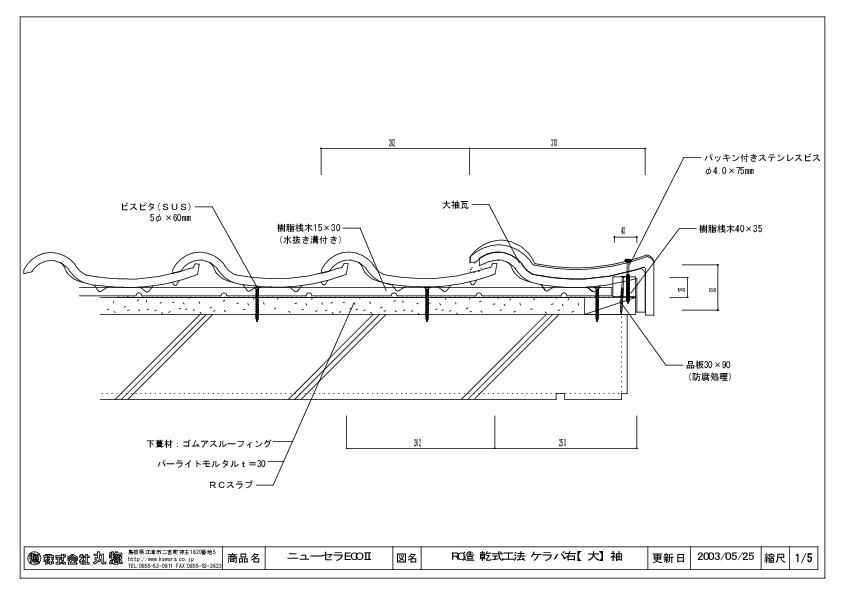

RC 【乾式工法】 DXF(2.45MB) ダウンロード PDF(291KB) ダウンロード· 開く

当社が推奨する屋根の軽量化、現場作業の軽減に対応した工法です。
躯体 RC造  パーライトモルタルt=30
下地 ゴムアスルーフィング
桟木 人口木材(水抜き桟木)
棟納まり 樹脂棟受け ハイロール



先頭へ

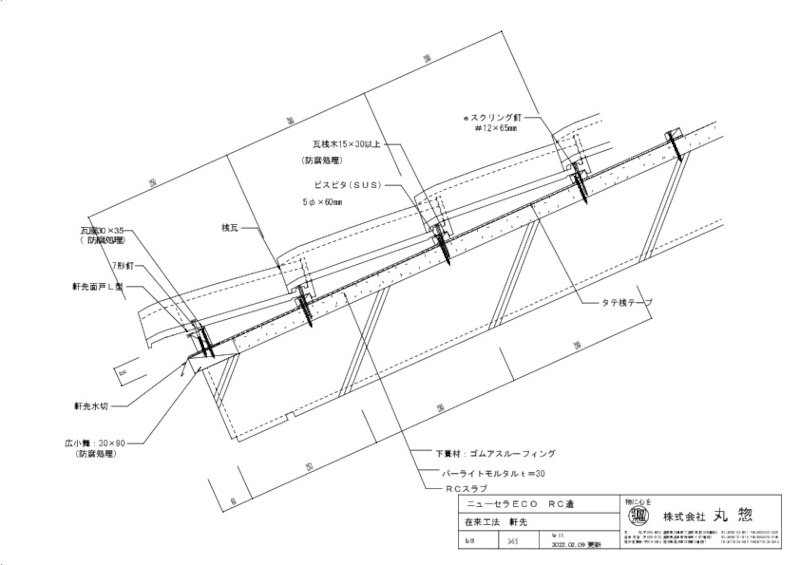

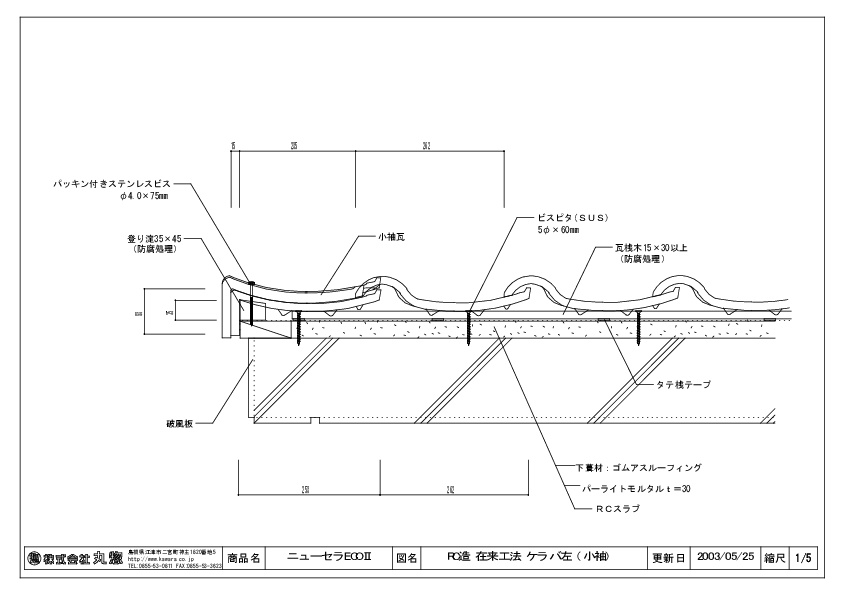

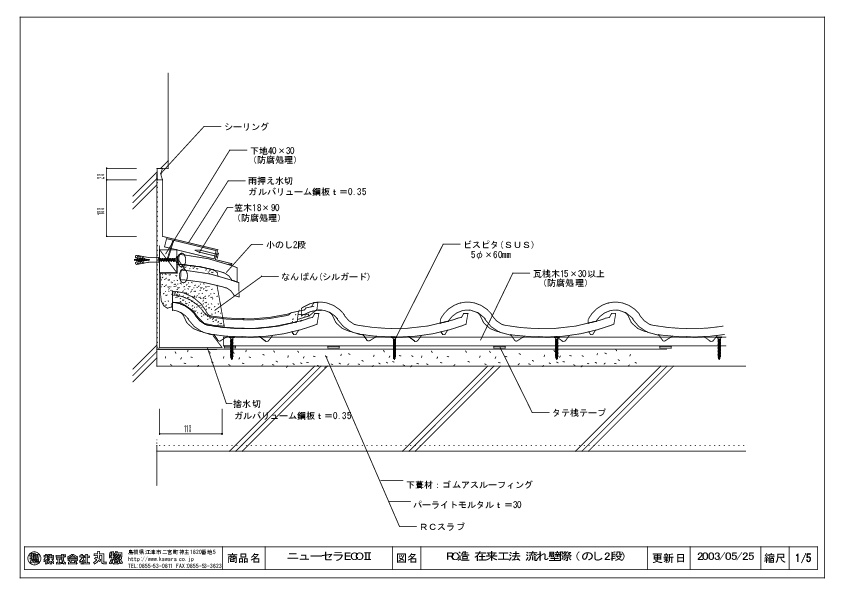

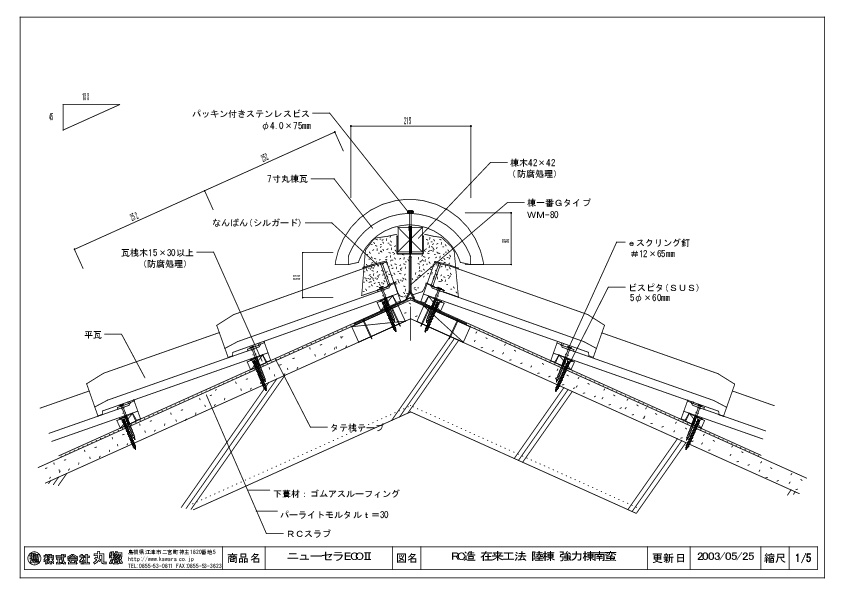

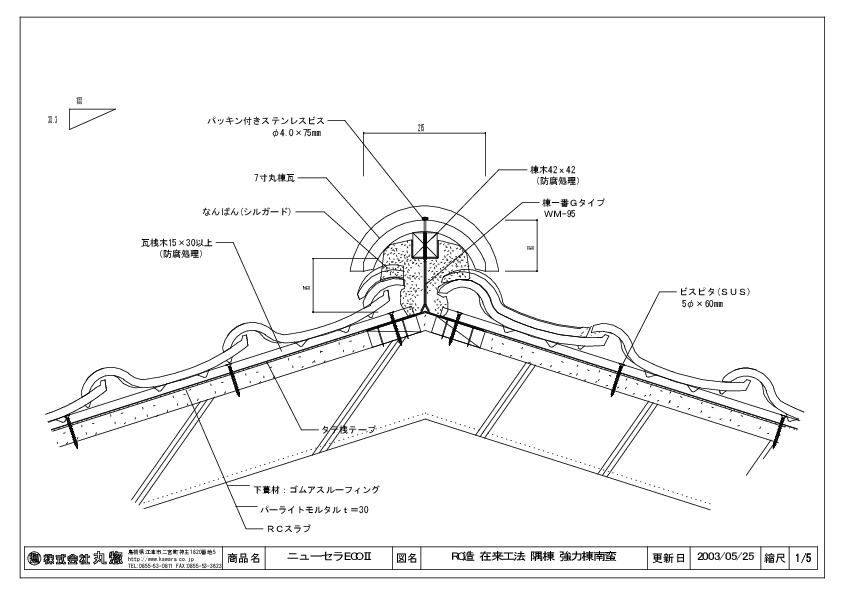

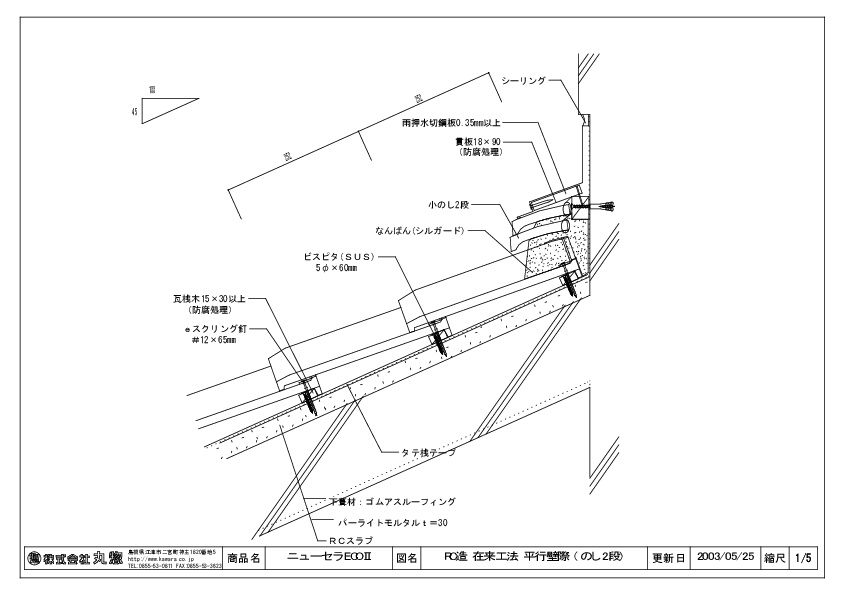

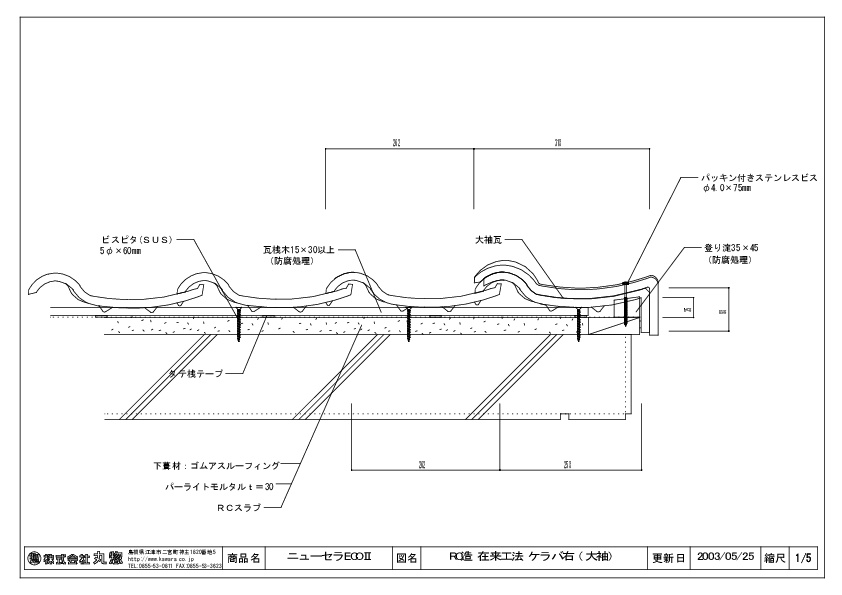

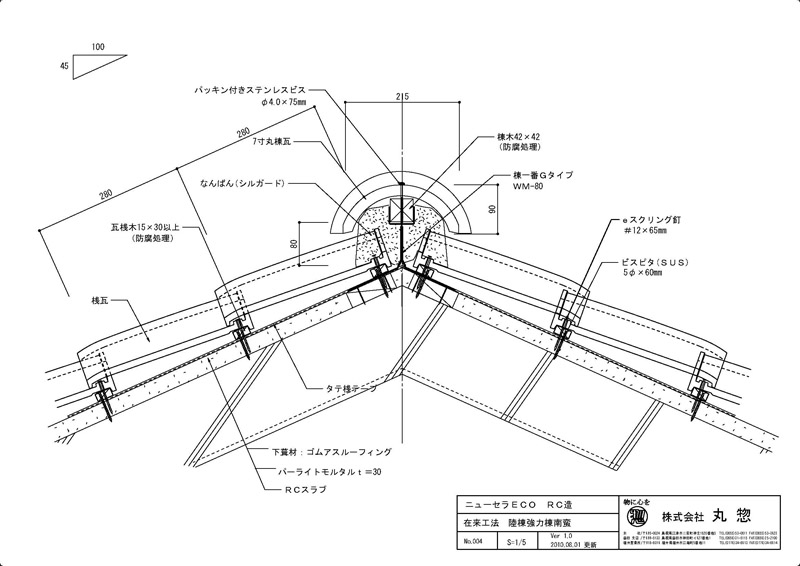

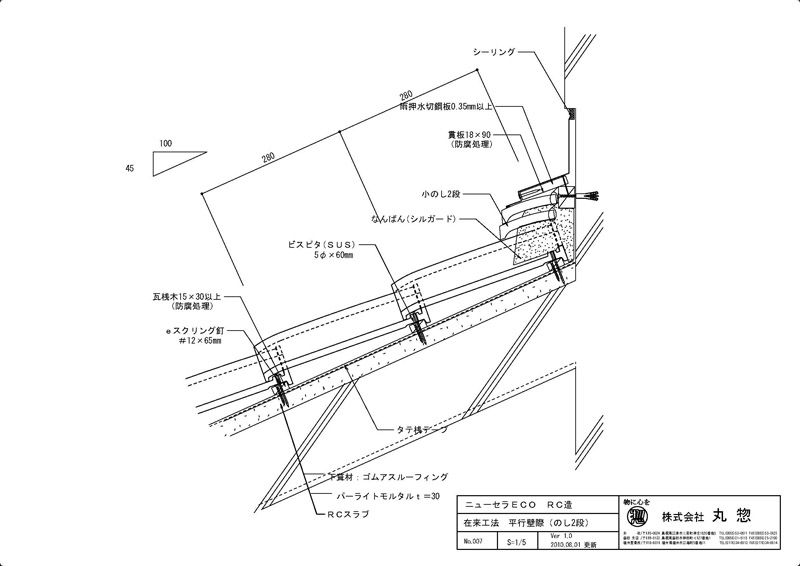

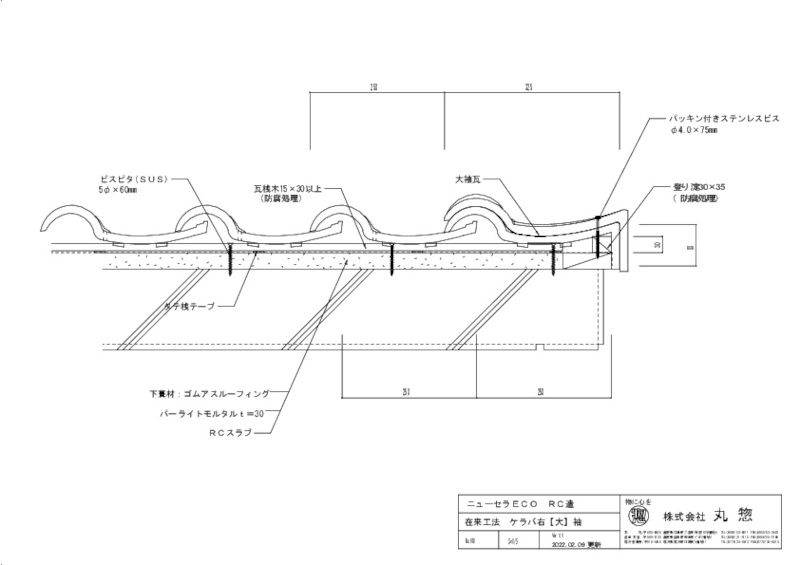

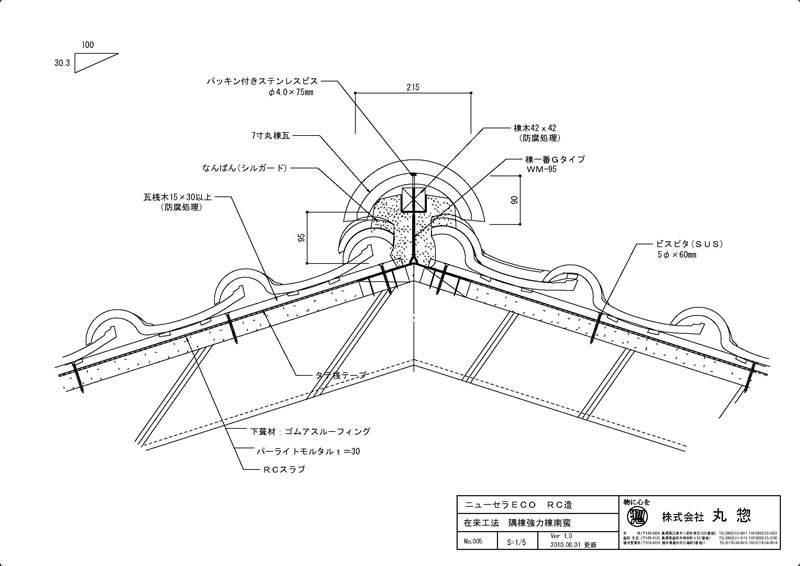

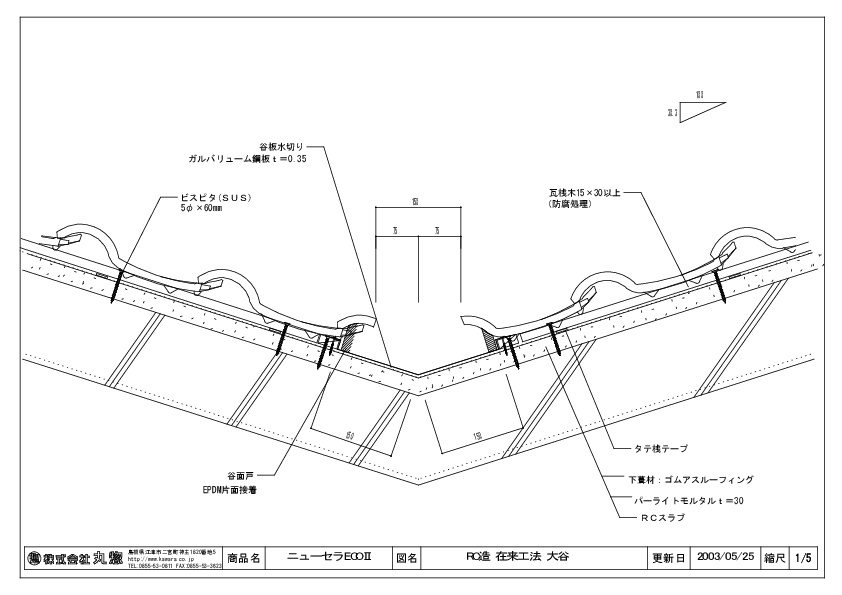

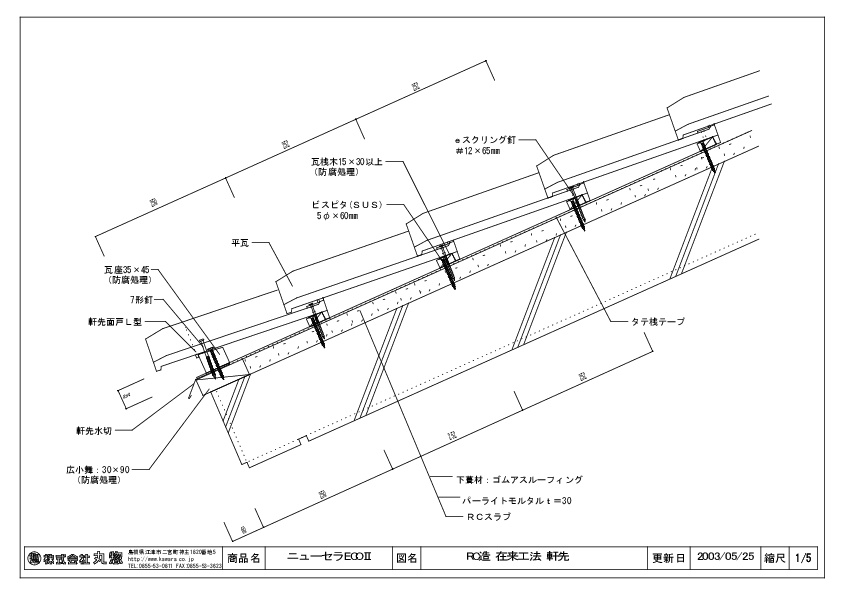

RC 【在来工法】 DXF(1.67MB) ダウンロード PDF(233KB) ダウンロード· 開く

当社が推奨する屋根の軽量化、現場作業の軽減に対応した工法です。
躯体 RC造  パーライトモルタルt=30
下地 ゴムアスルーフィング ルーフテープ使用
桟木 防腐処理材
棟納まり 強力棟金具 なんばん



先頭へ

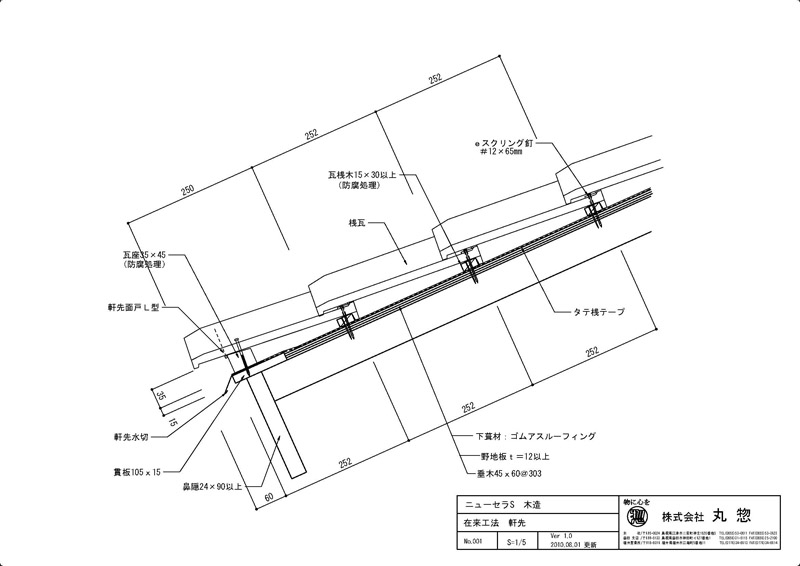

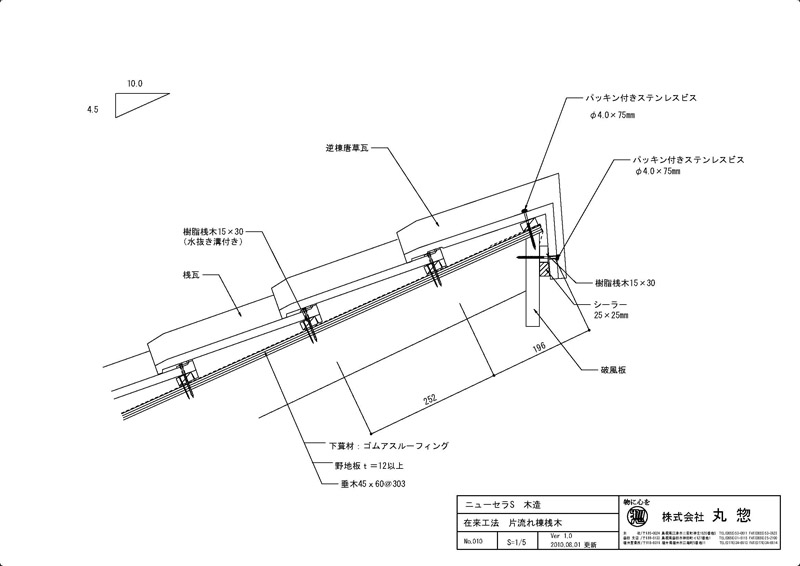

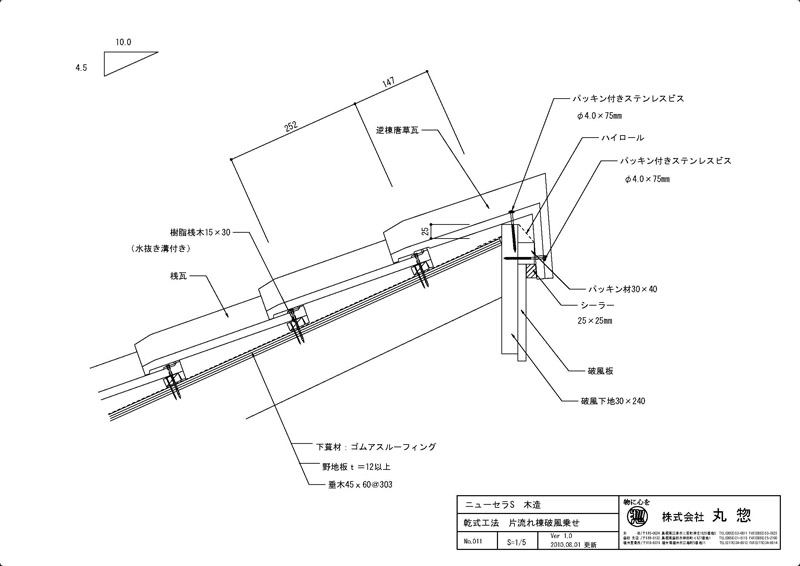

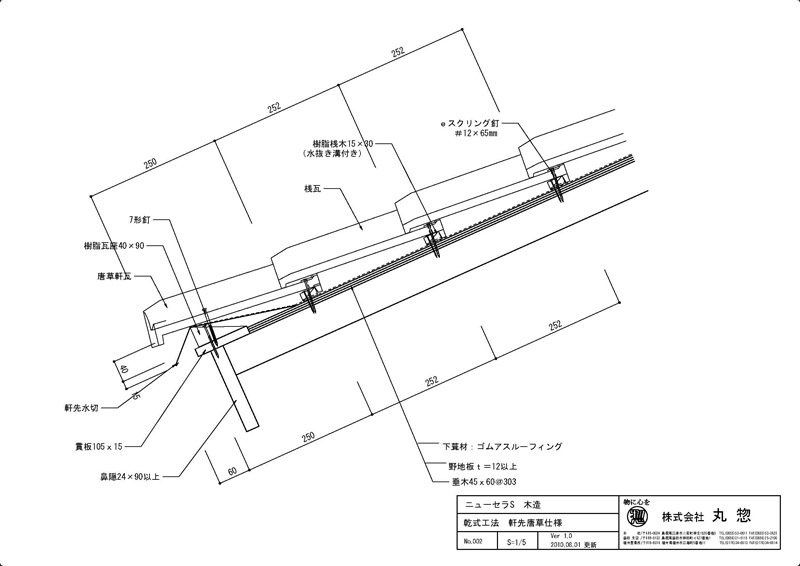

ニューセラS

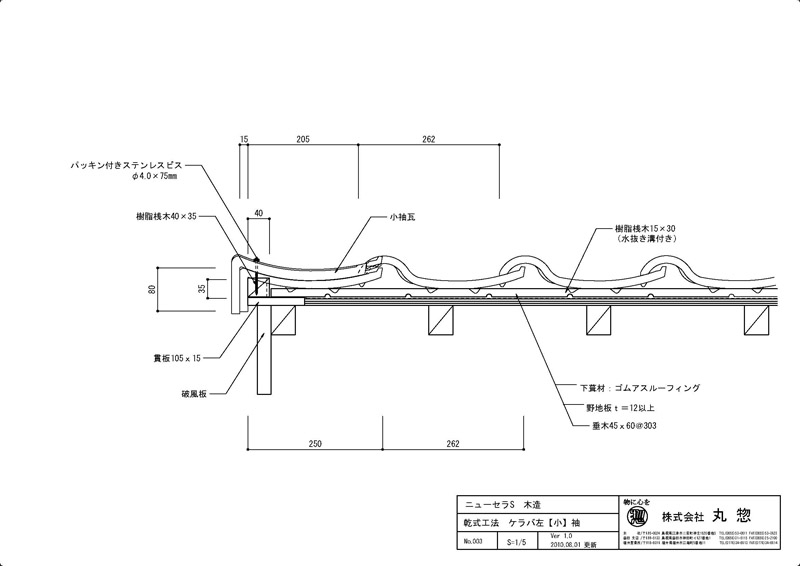

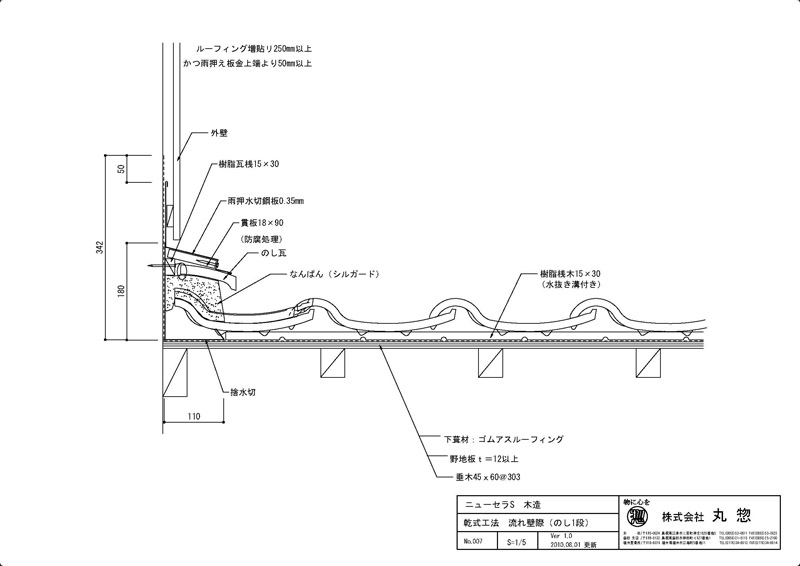

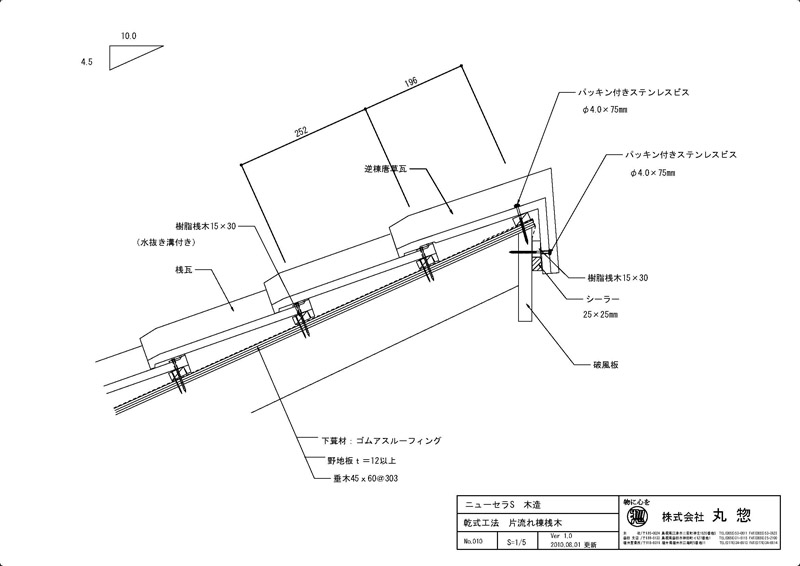

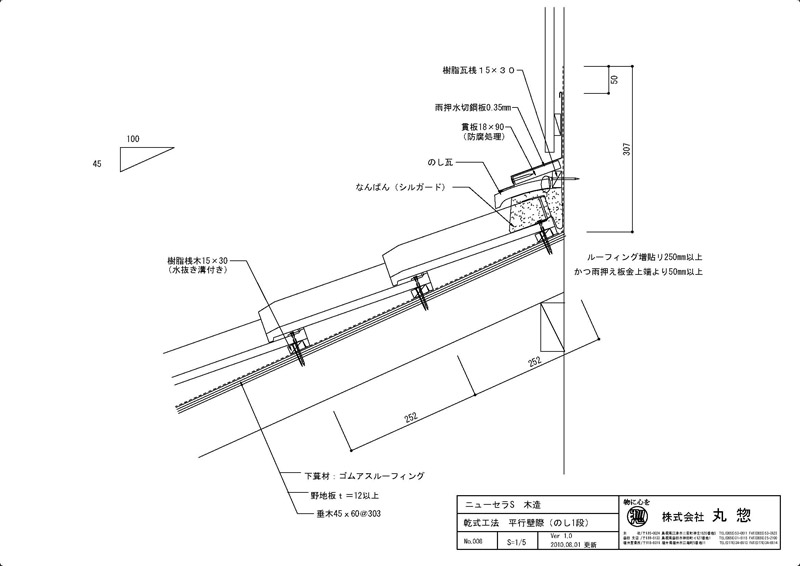

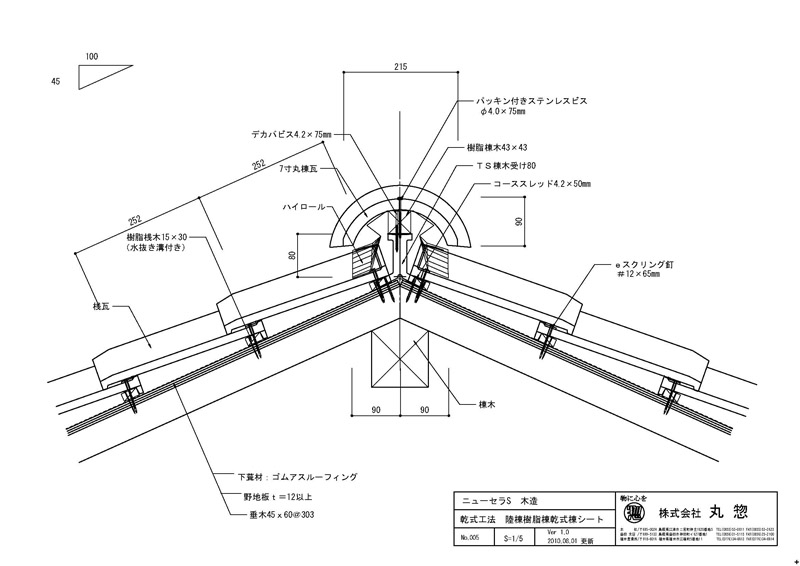

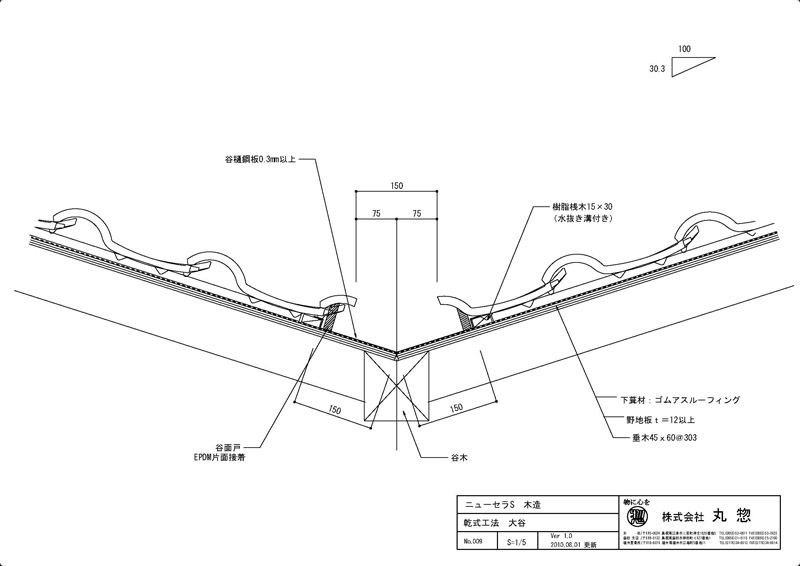

木造 【乾式工法】 DXF(1.73MB) ダウンロード PDF(233KB) ダウンロード· 開く

当社が推奨する屋根の軽量化、現場作業の軽減に対応した工法です。
躯体 木造  野地板t=12
下地 ゴムアスルーフィング
桟木 人口木材(水抜き桟木)
棟納まり 樹脂棟受け ハイロール

先頭へ

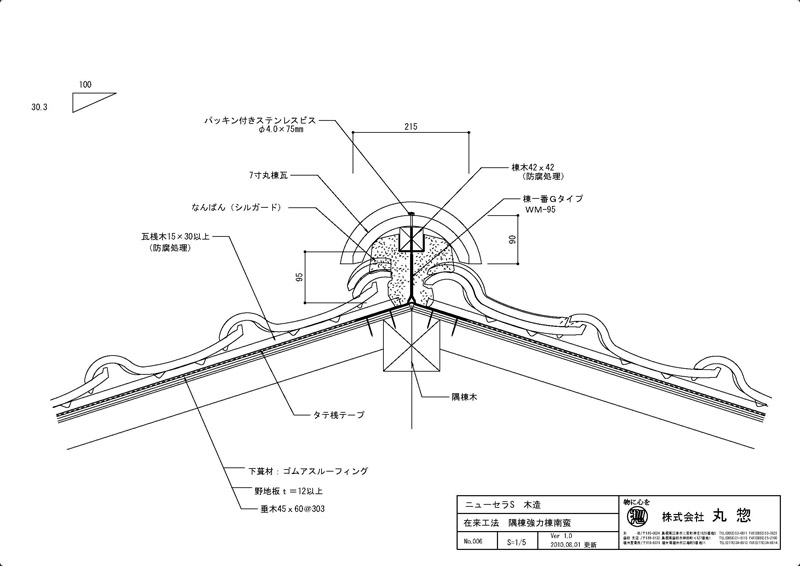

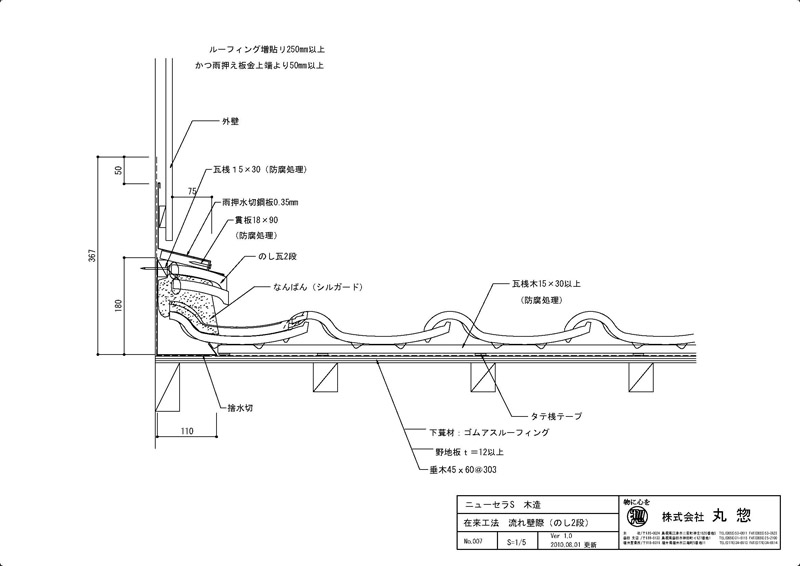

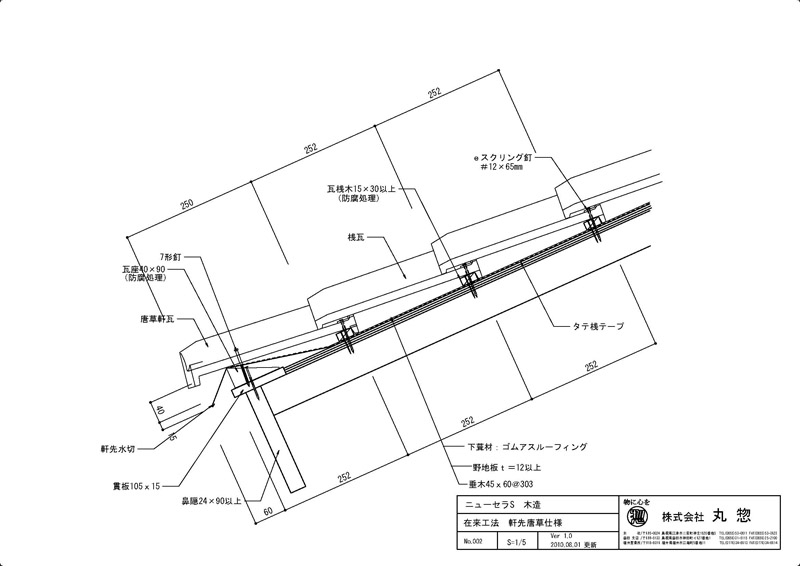

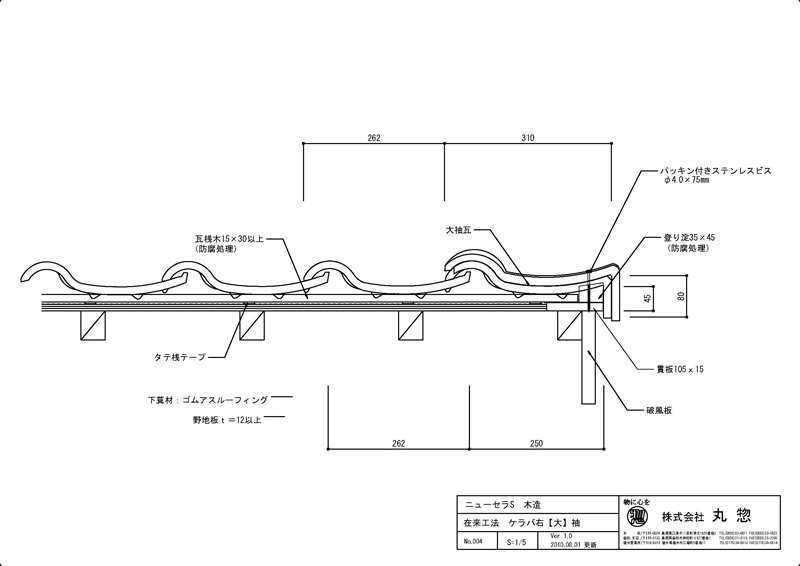

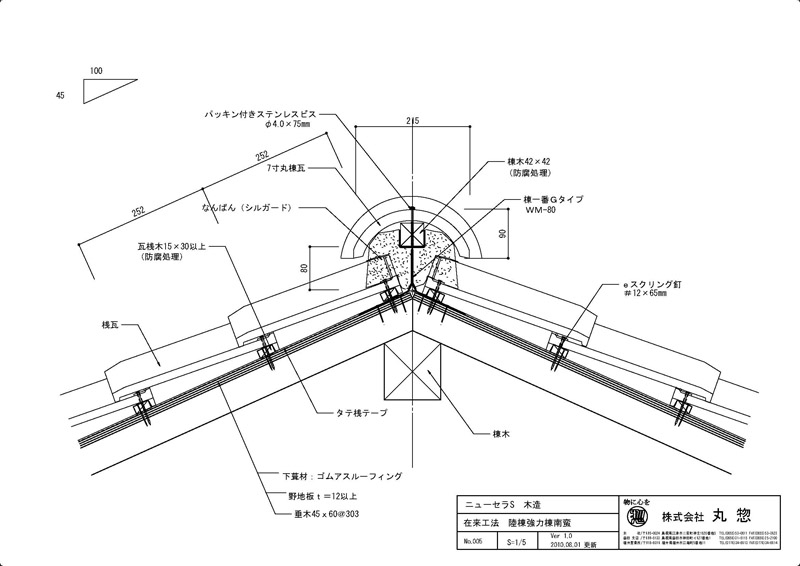

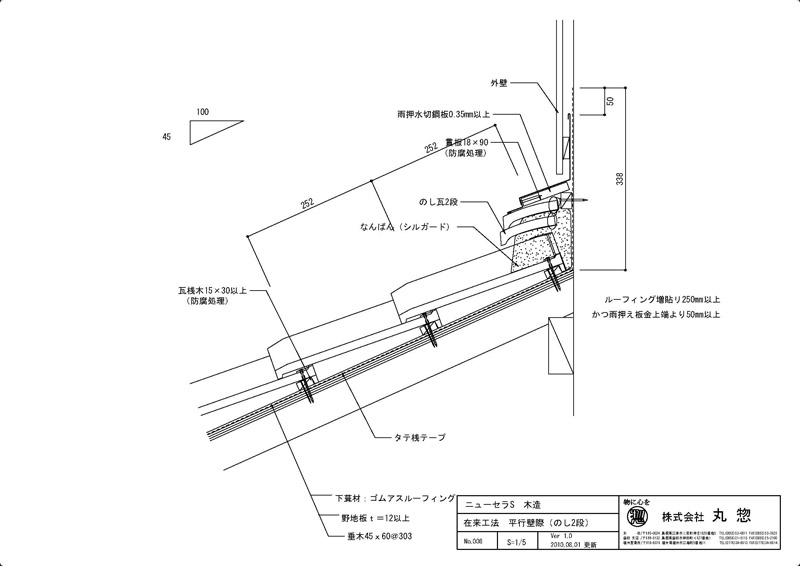

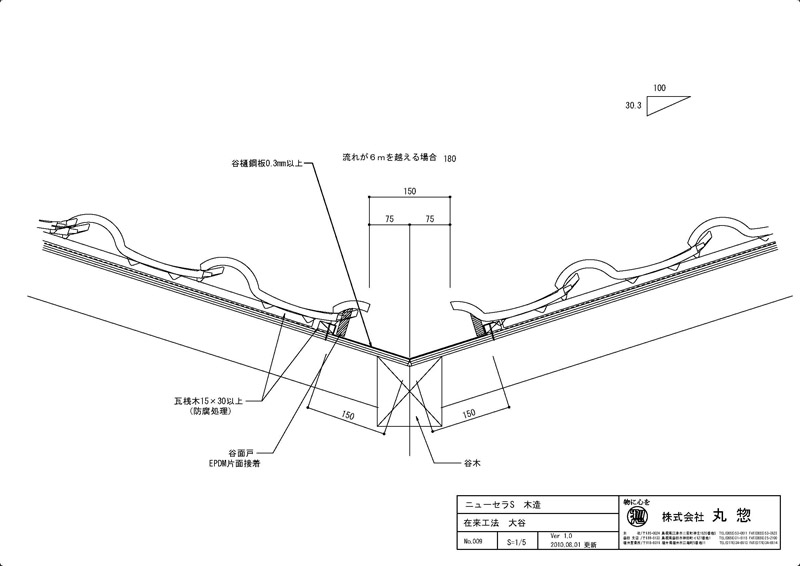

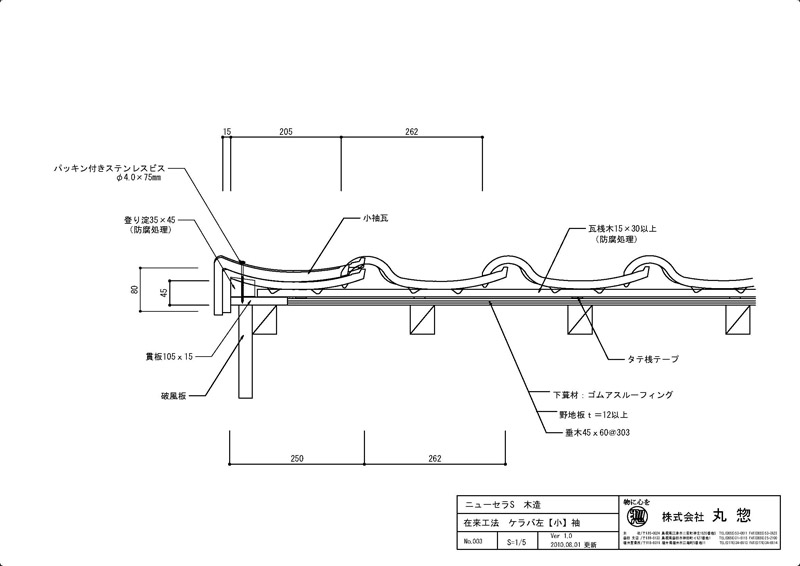

木造 【在来工法】 DXF(1.06MB) ダウンロード PDF(209KB) ダウンロード· 開く

瓦屋根標準設計施工ガイドラインに沿った一般的な工法です。
躯体 木造  野地板t=12
下地 ゴムアスルーフィング ルーフテープ使用
桟木 防腐処理材
棟納まり 強力棟金具 なんばん



先頭へ

鉄骨 【乾式工法】 DXF(2.82MB) ダウンロード PDF(324KB) ダウンロード· 開く

当社が推奨する屋根の軽量化、現場作業の軽減に対応した工法です。
躯体 鉄骨  耐火野地板t=25
下地 ゴムアスルーフィング
桟木 人口木材(水抜き桟木)
棟納まり 樹脂棟受け ハイロール



先頭へ

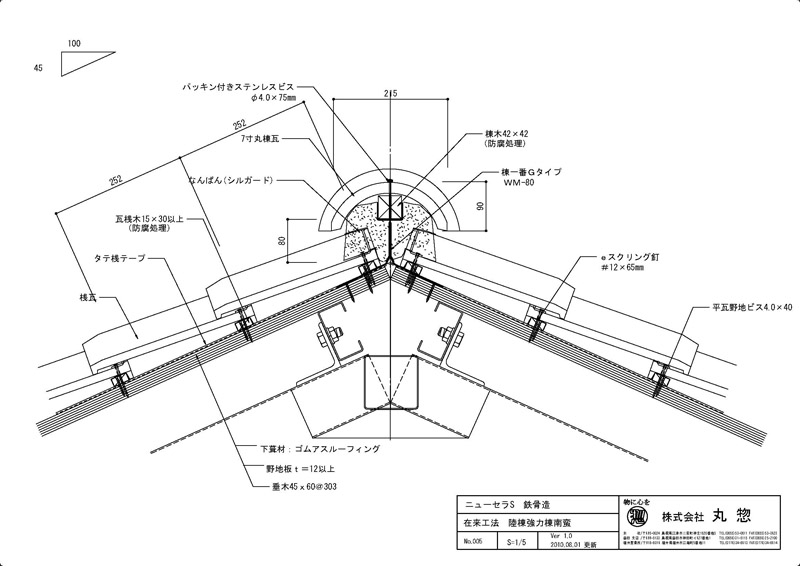

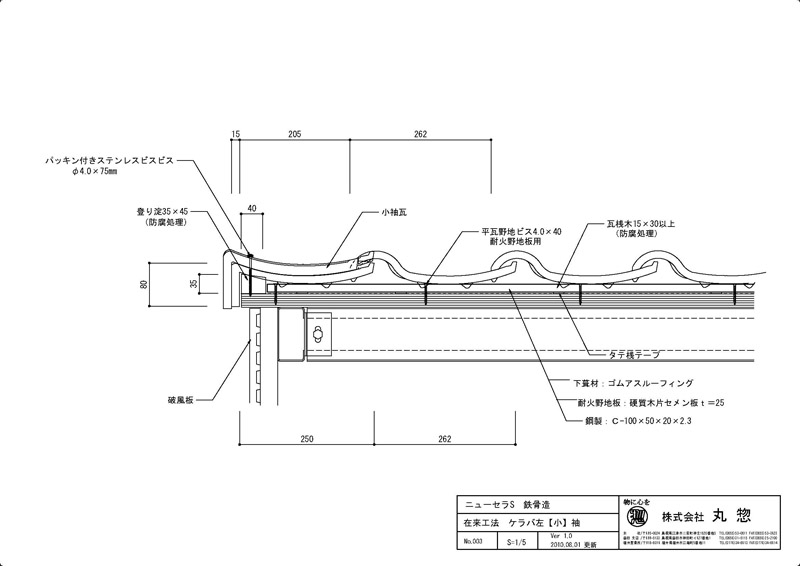

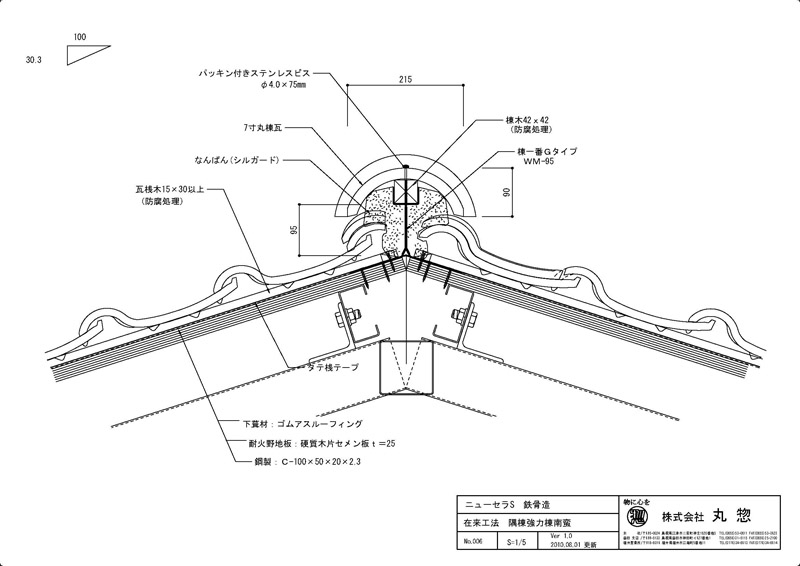

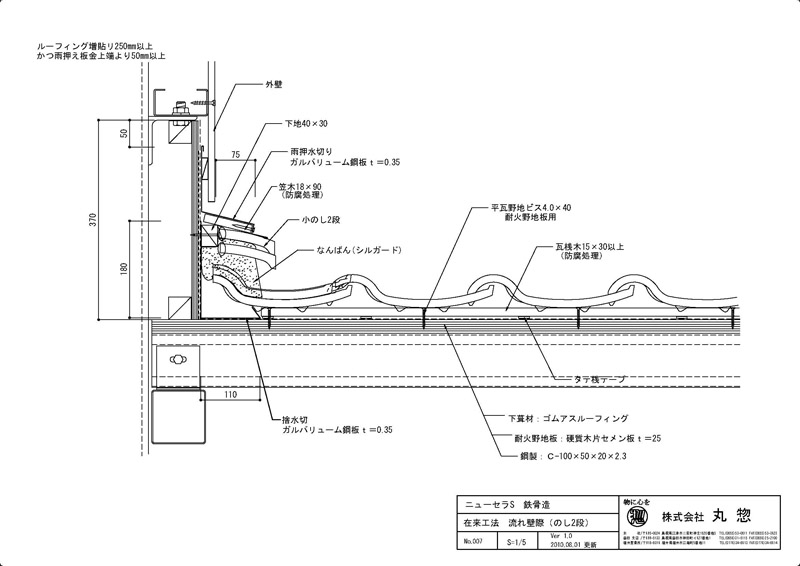

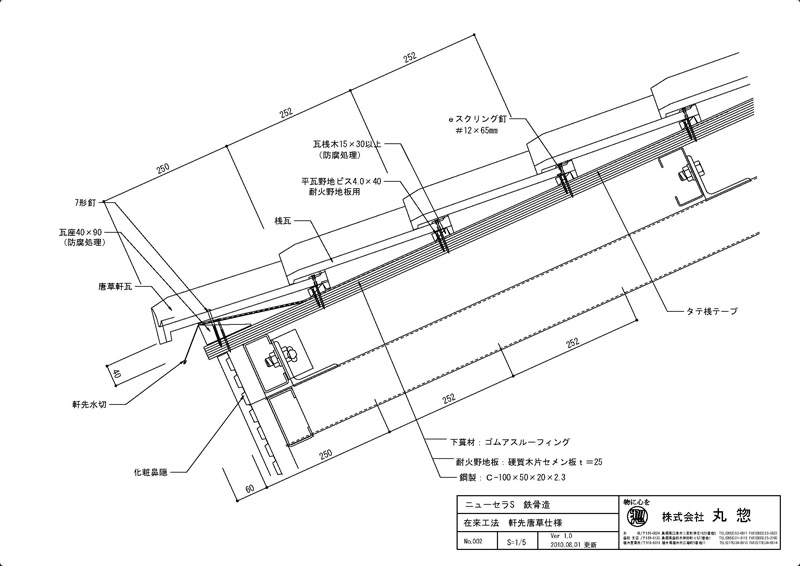

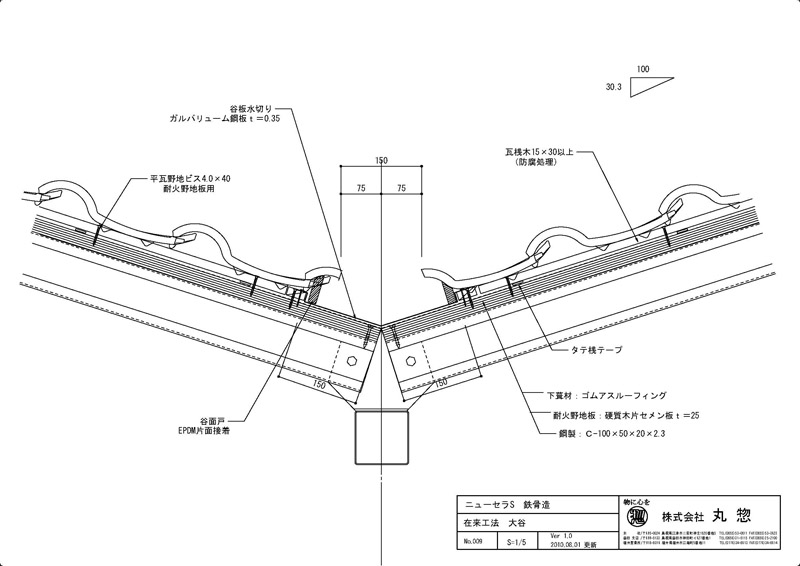

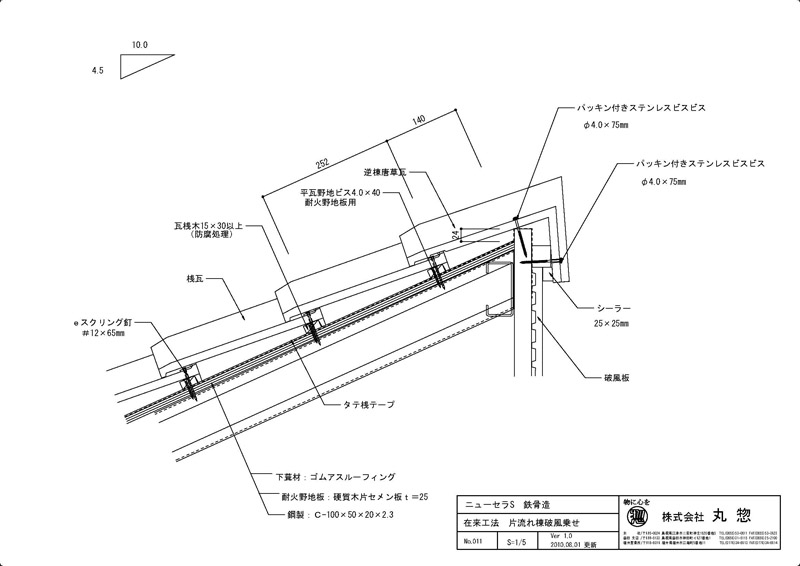

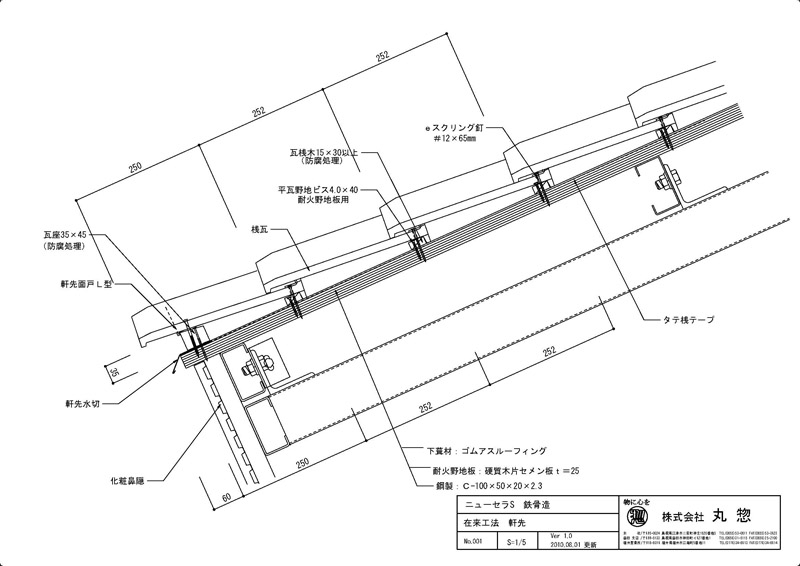

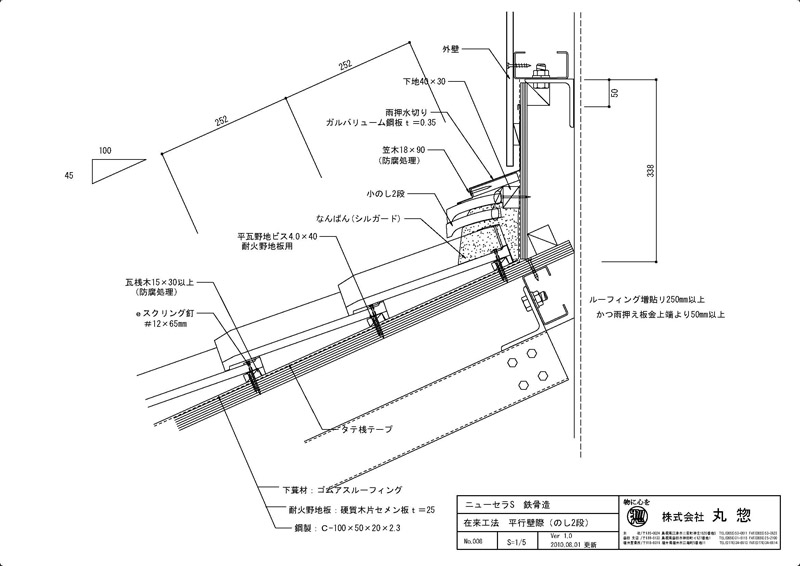

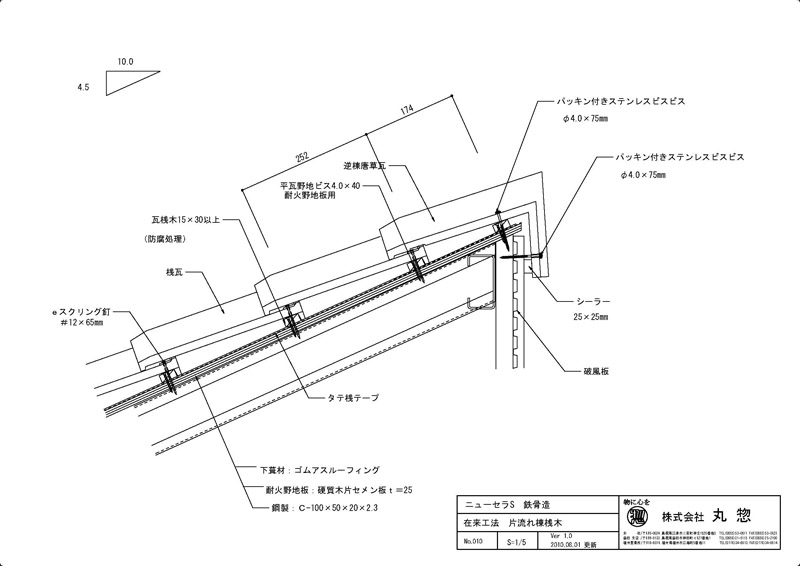

鉄骨 【在来工法】 DXF(2.32MB) ダウンロード PDF(279KB) ダウンロード· 開く

瓦屋根標準設計・施工ガイドラインに沿った一般的な工法です。
躯体 鉄骨  耐火野地板t=25
下地 ゴムアスルーフィング ルーフテープ使用
桟木 防腐処理材
棟納まり 強力棟金具 なんばん



先頭へ

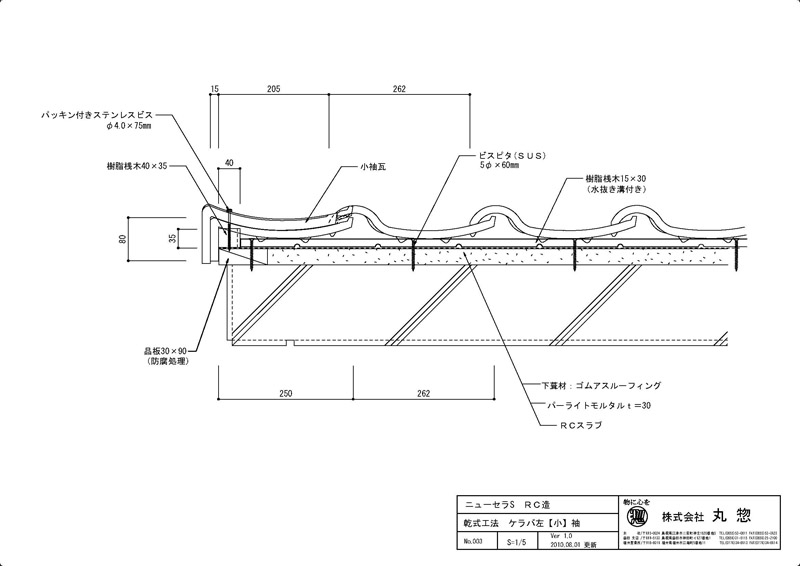

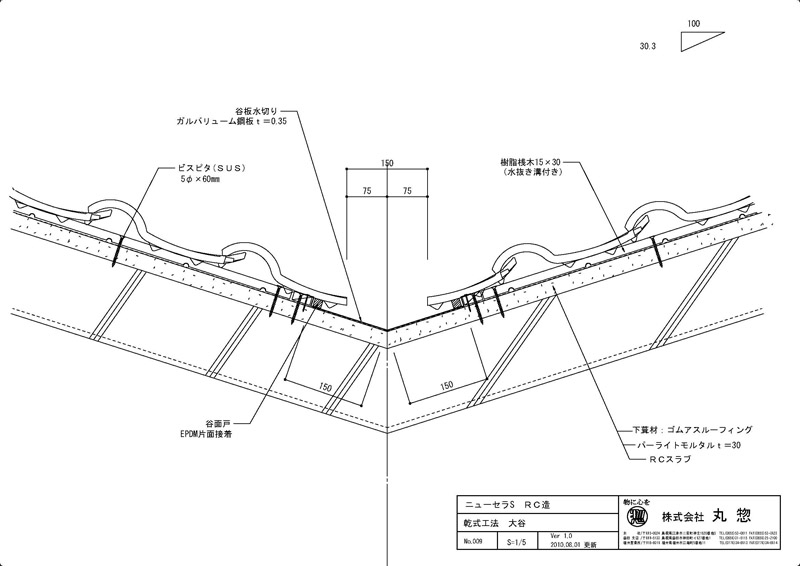

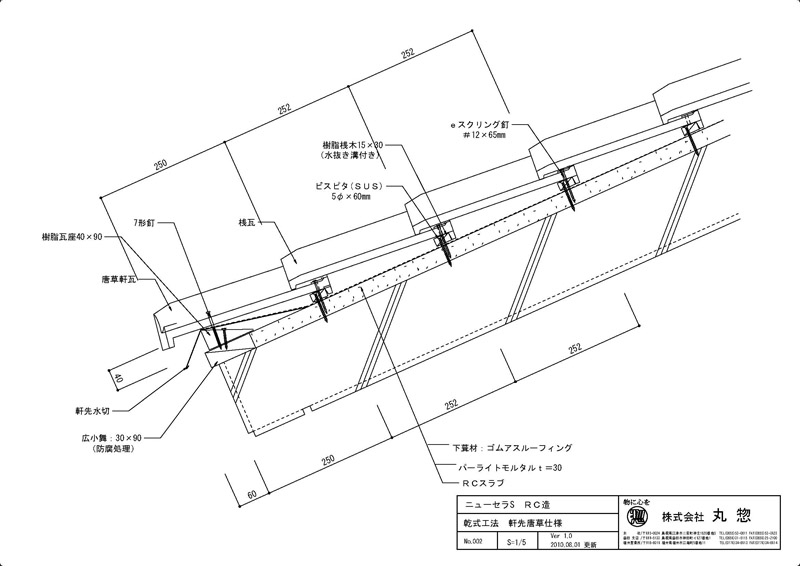

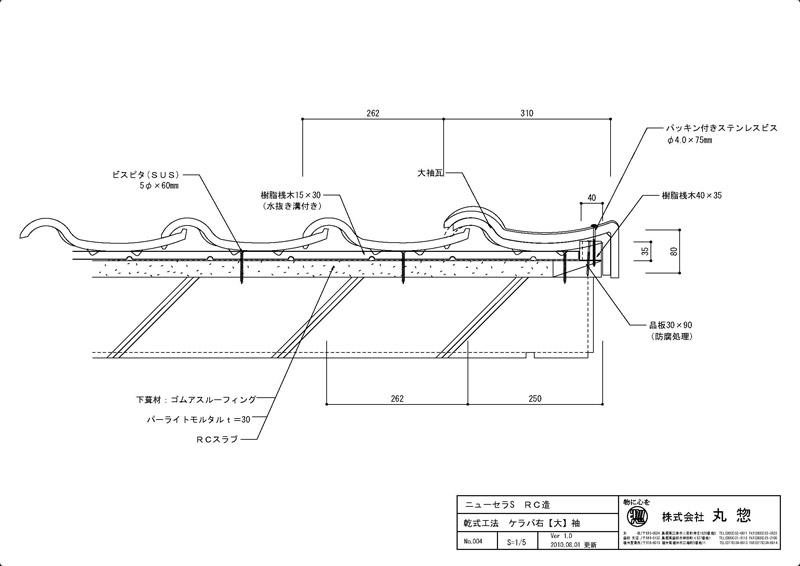

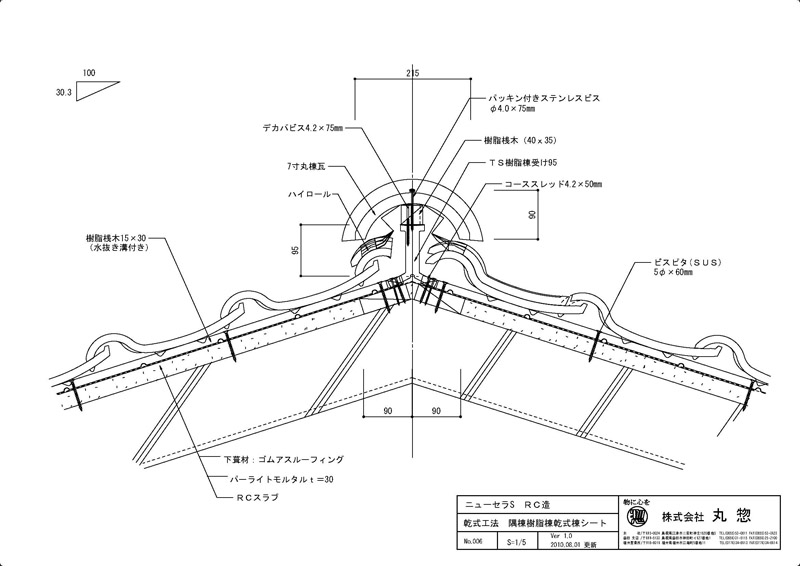

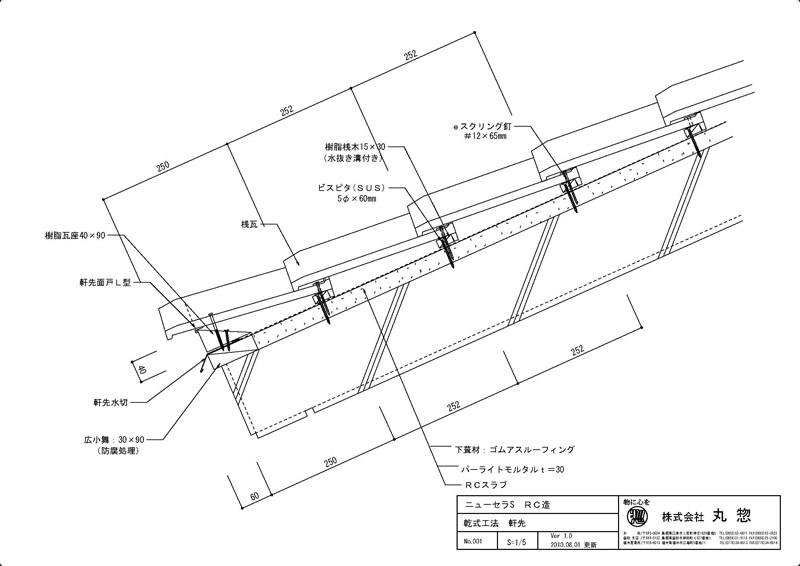

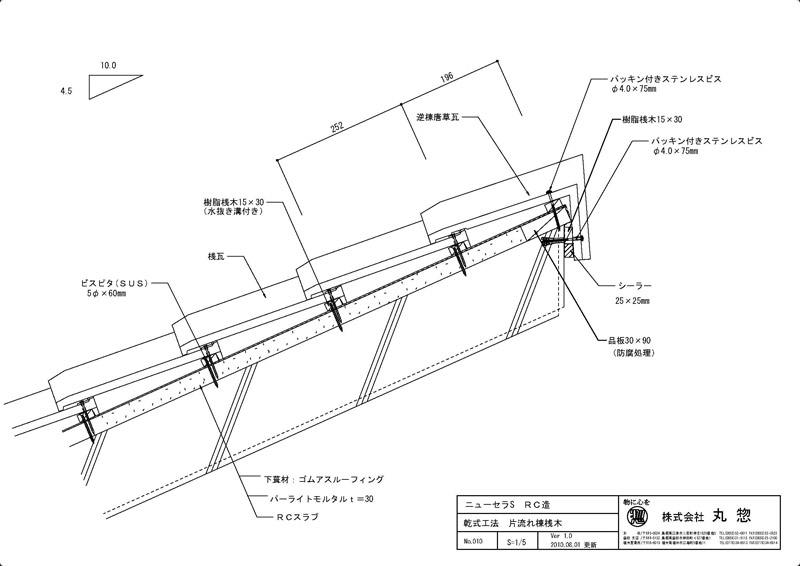

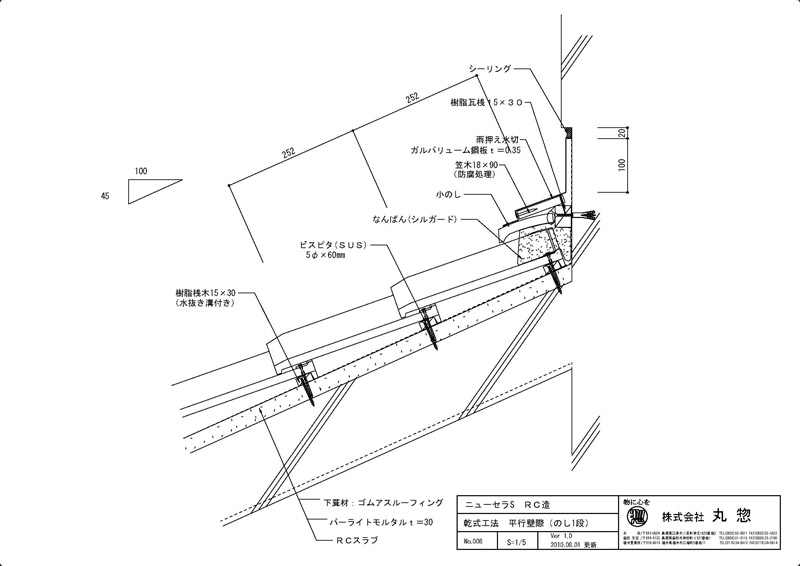

RC 【乾式工法】 DXF(2.85MB) ダウンロード PDF(303KB) ダウンロード· 開く

当社が推奨する屋根の軽量化、現場作業の軽減に対応した工法です。
躯体 RC造  パーライトモルタルt=30
下地 ゴムアスルーフィング
桟木 人口木材(水抜き桟木)
棟納まり 樹脂棟受け ハイロール



先頭へ

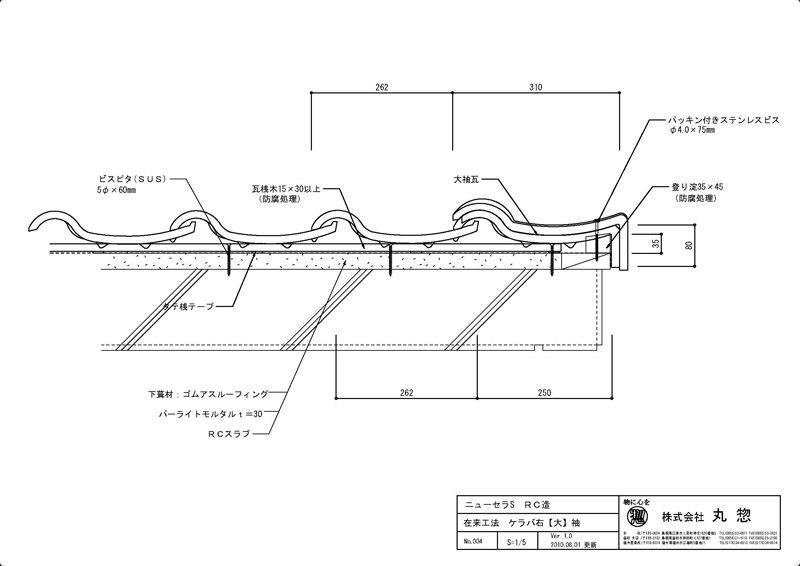

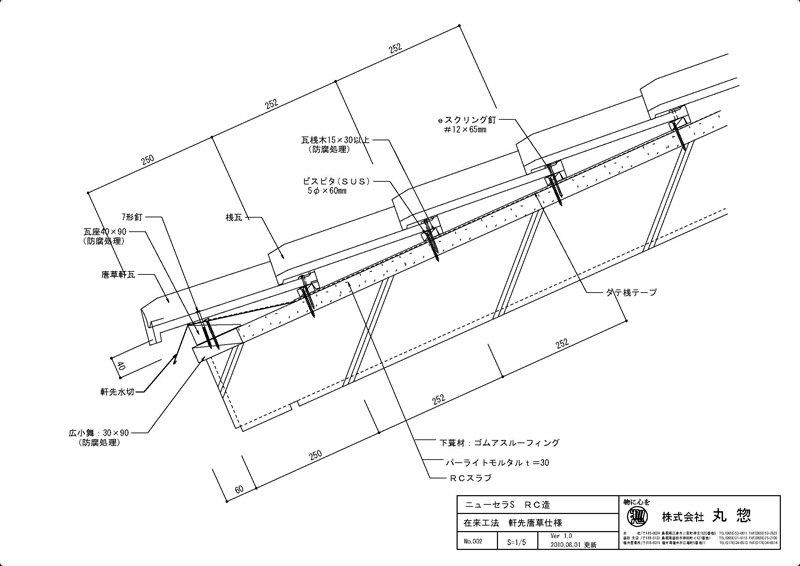

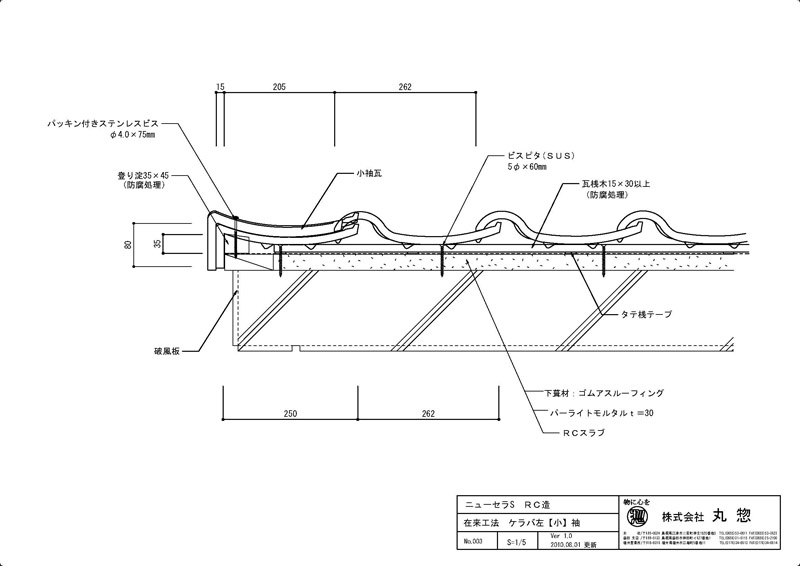

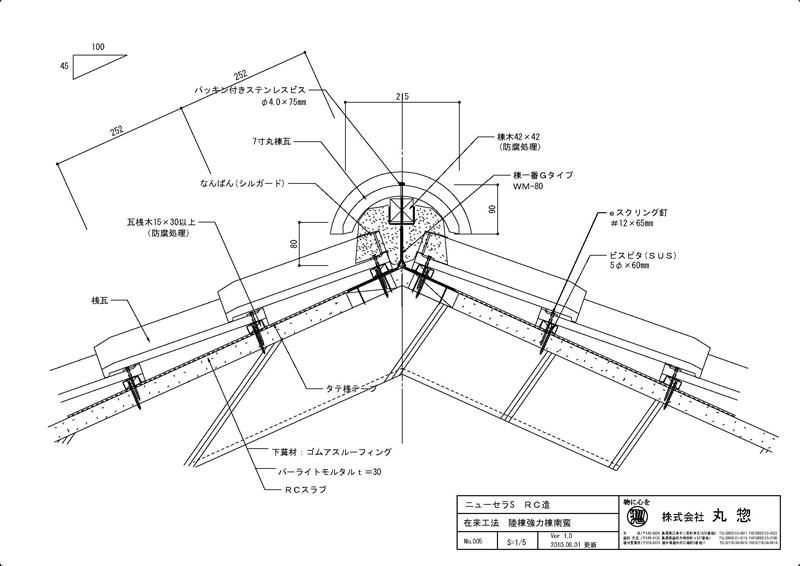

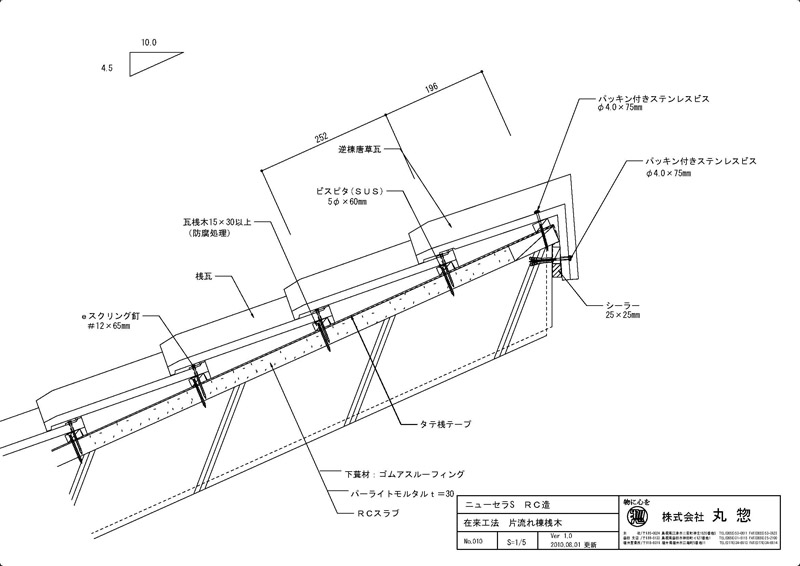

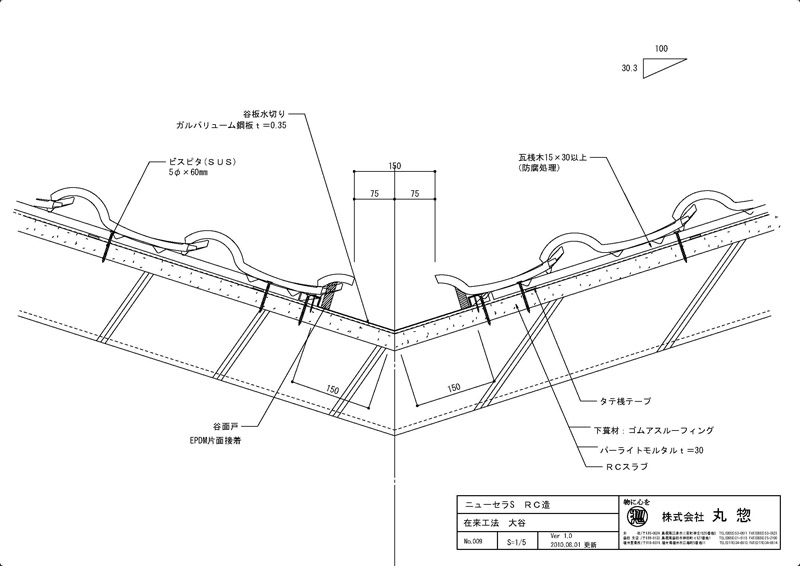

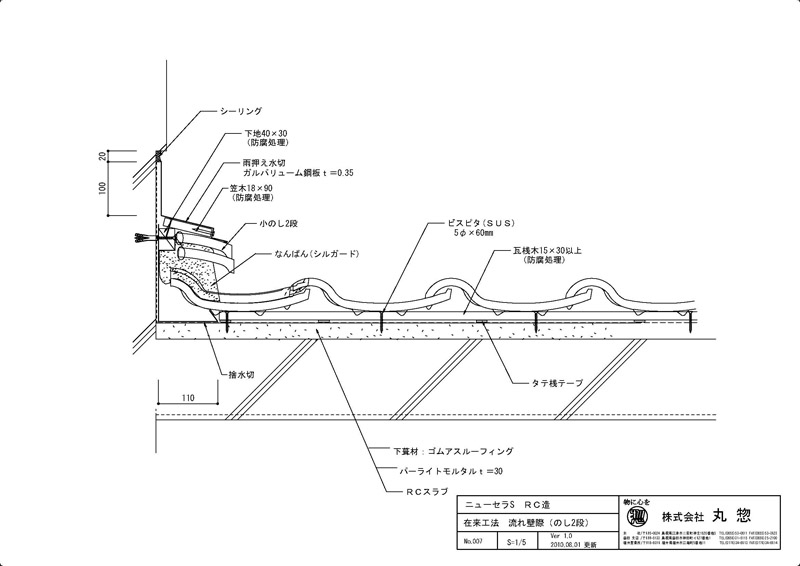

RC造 【在来工法】 DXF(4,242KB) ダウンロード PDF(451KB) ダウンロード· 開く



瓦屋根標準設計・施工ガイドラインに沿った一般的な工法です。
躯体 RC造  パーライトモルタルt=30
下地 ゴムアスルーフィング ルーフテープ使用
桟木 防腐処理材
棟納まり 強力棟金具 なんばん



先頭へ

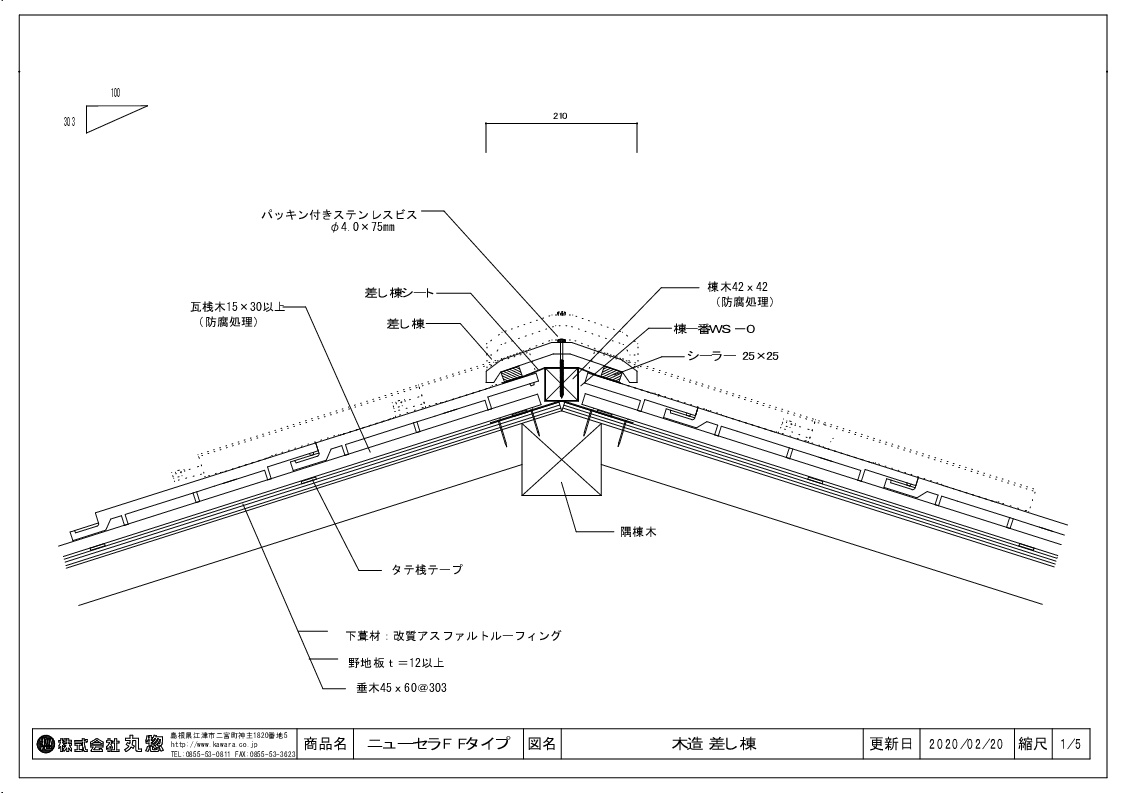

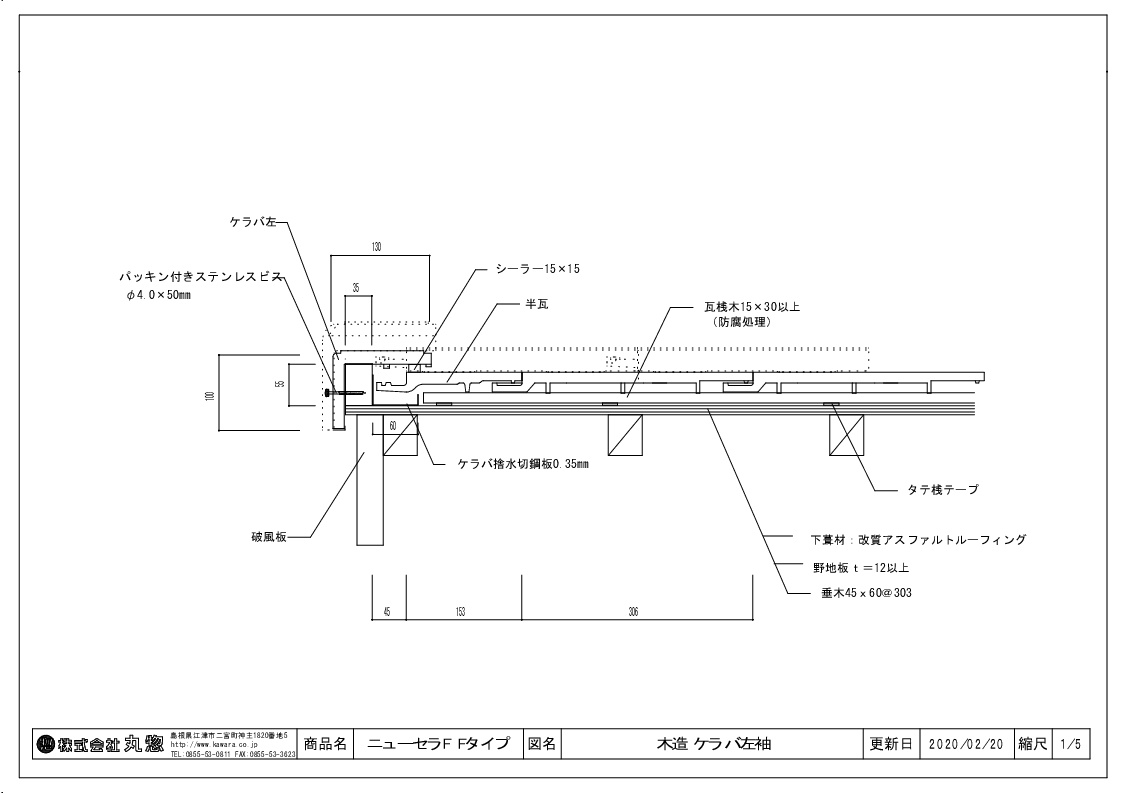

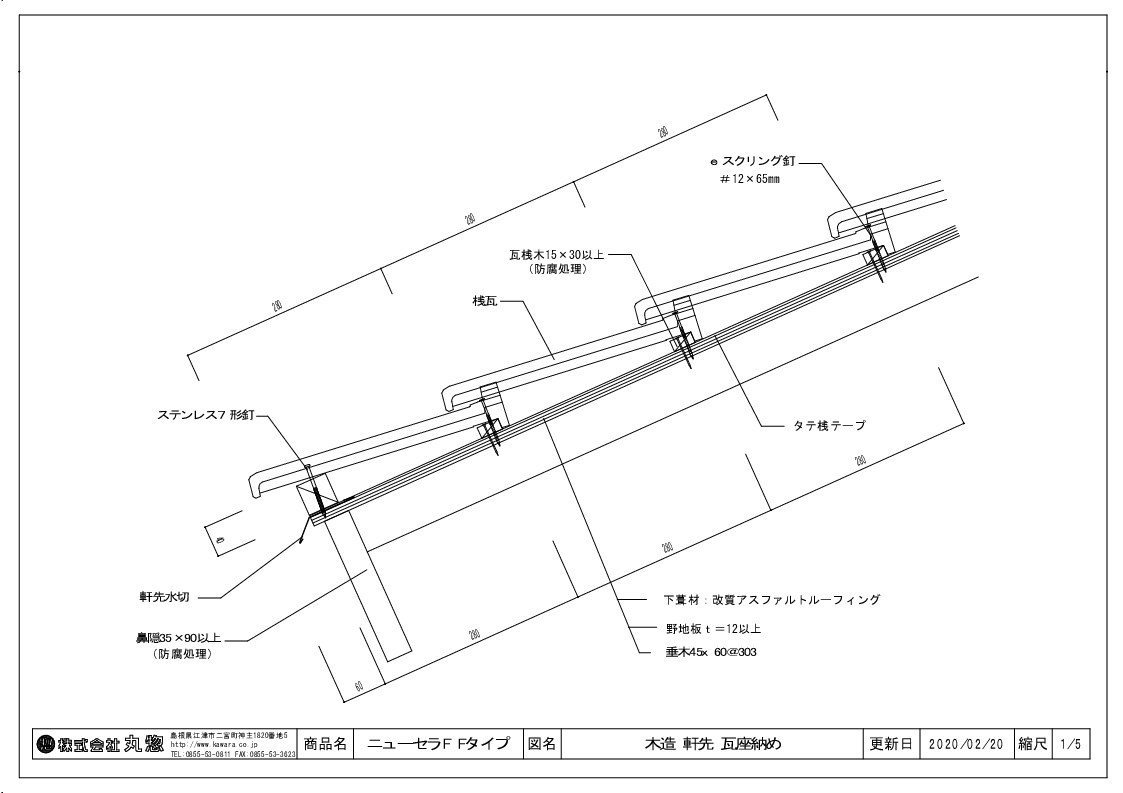

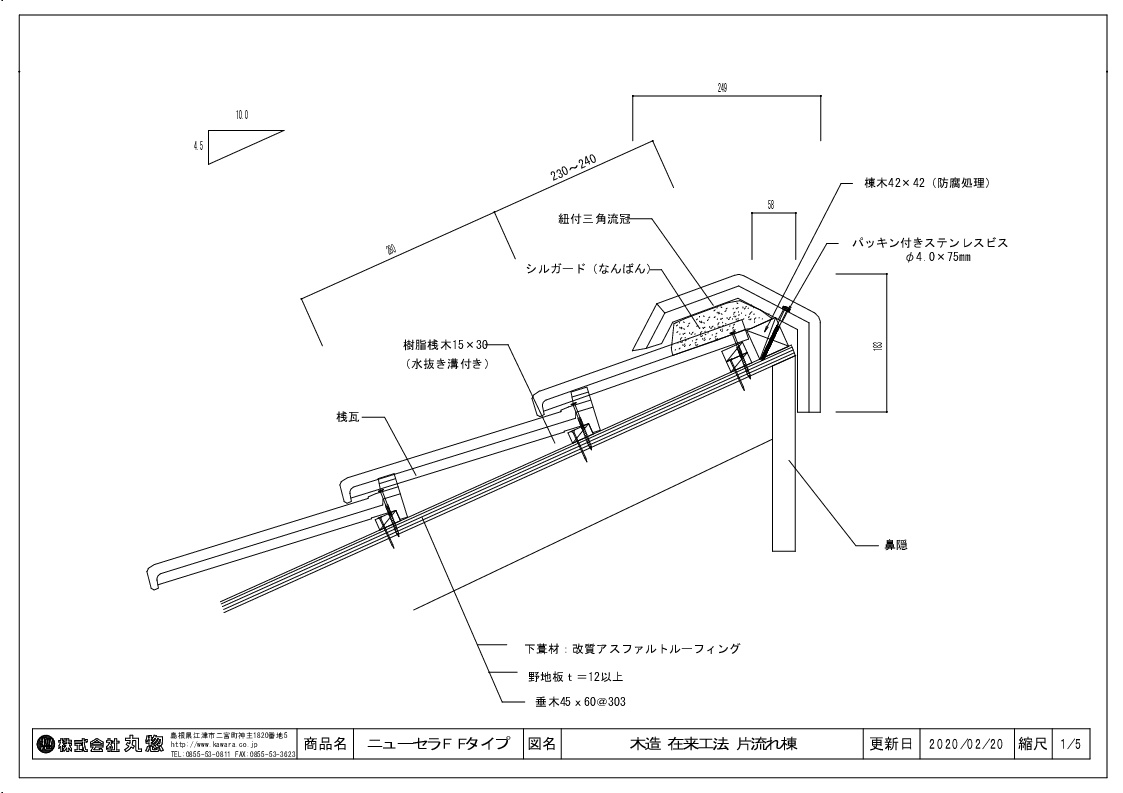

ニューセラF Uタイプ

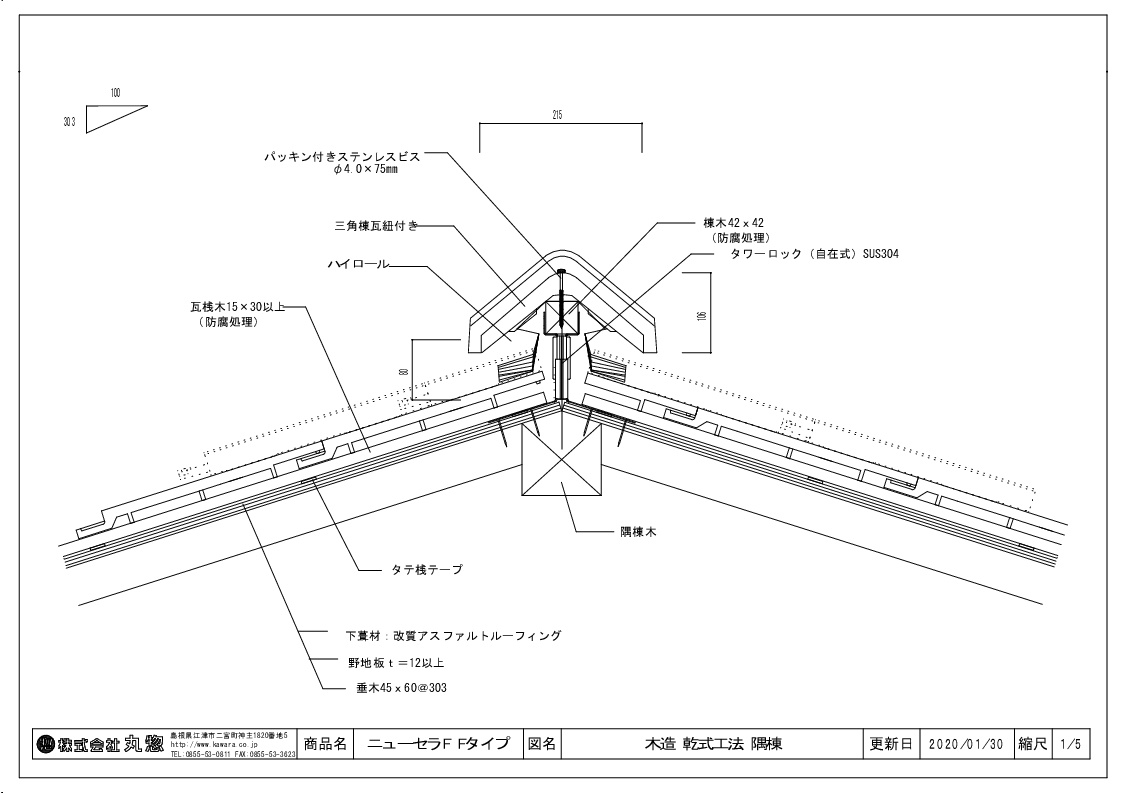

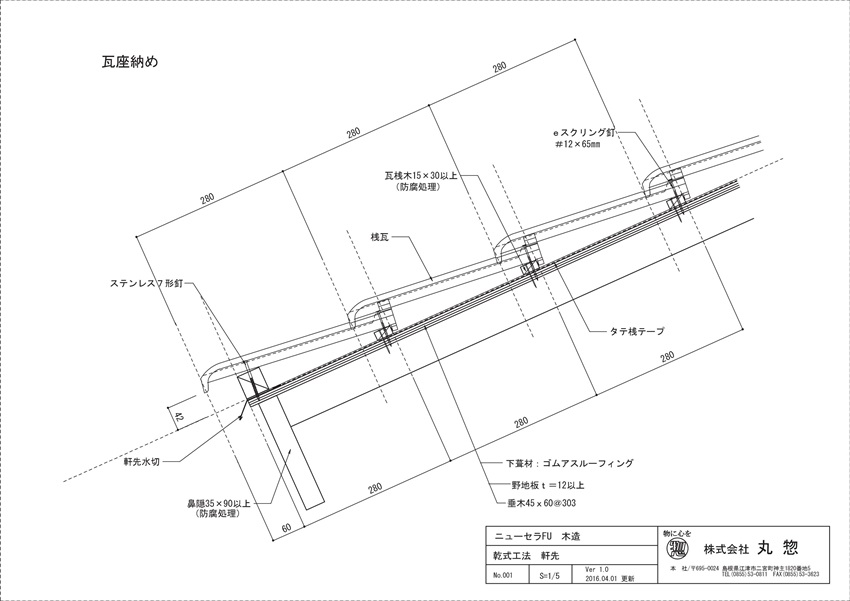

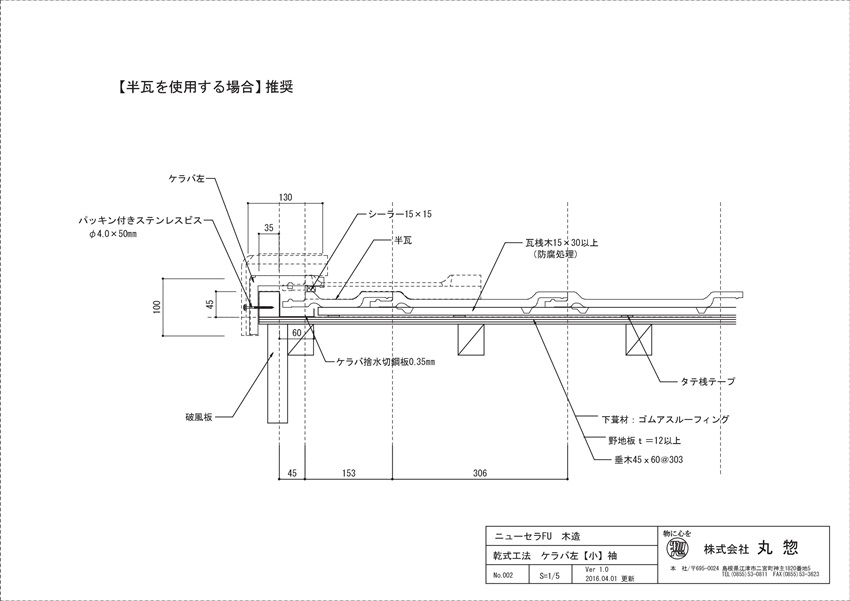

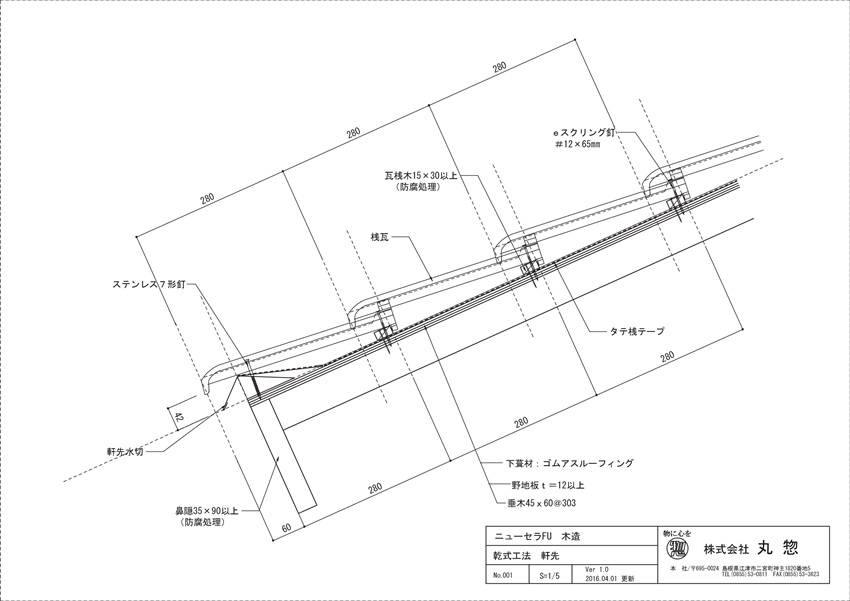

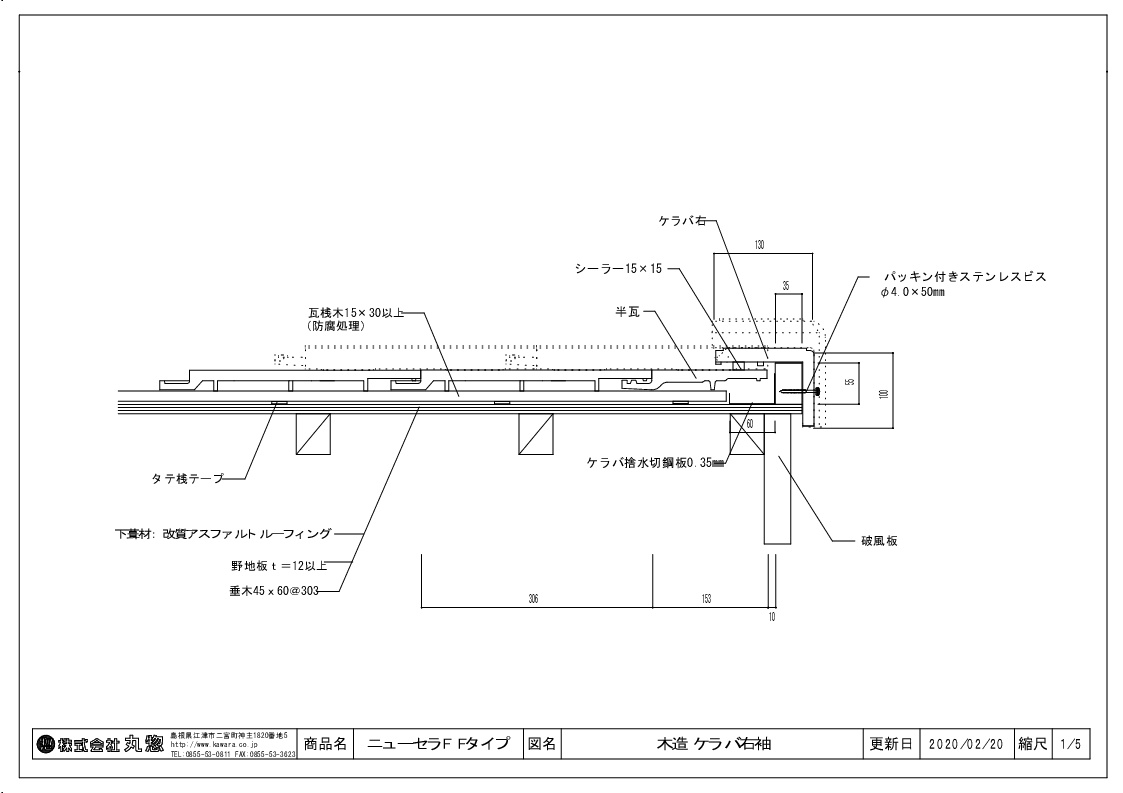

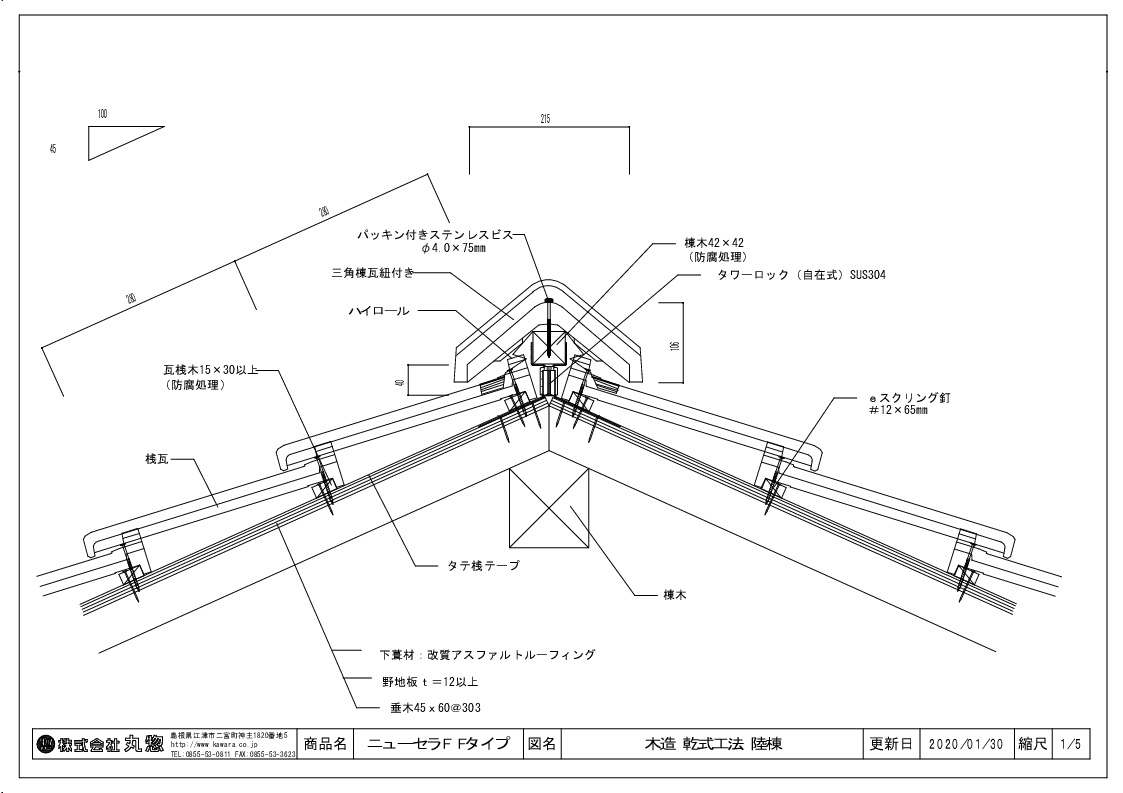

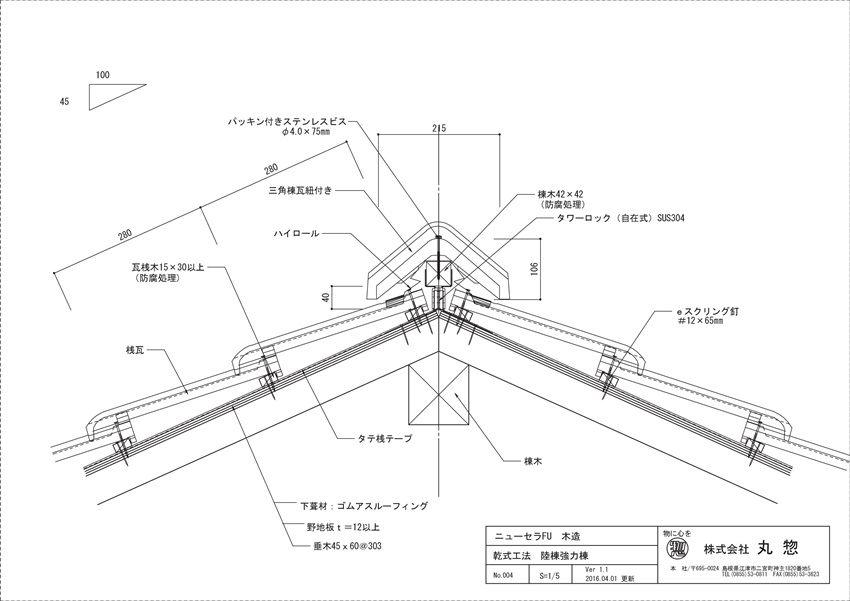

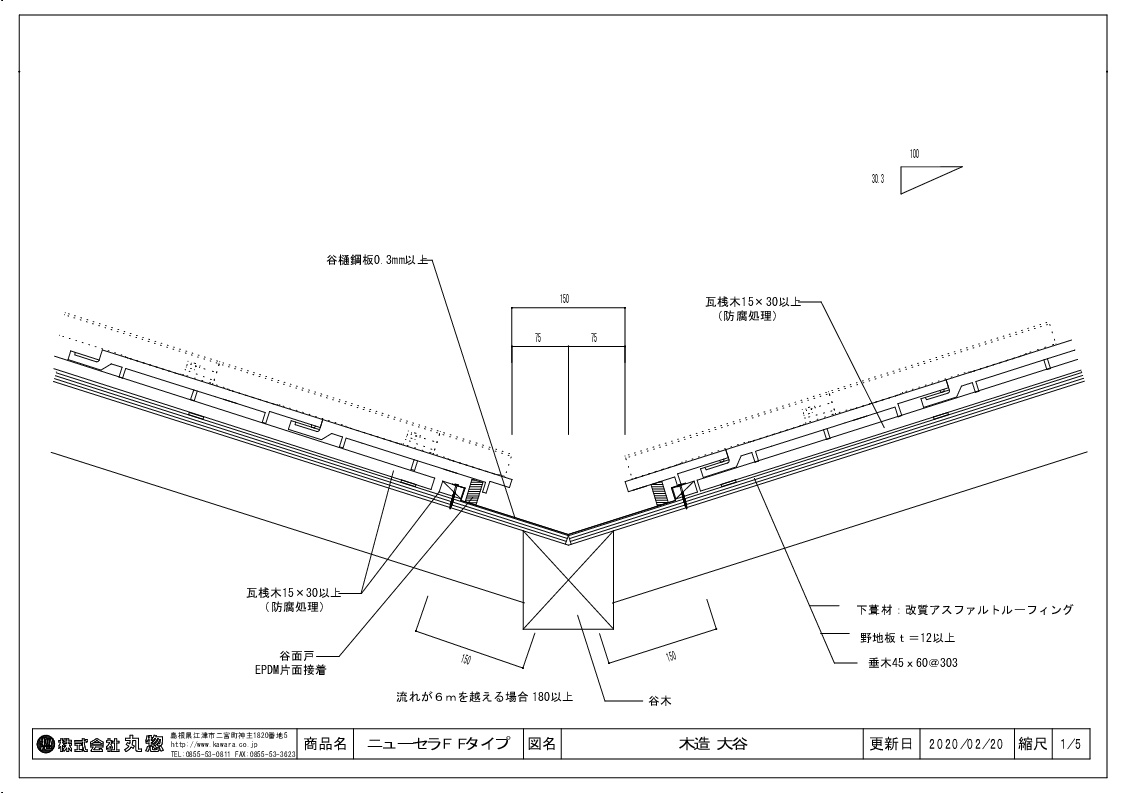

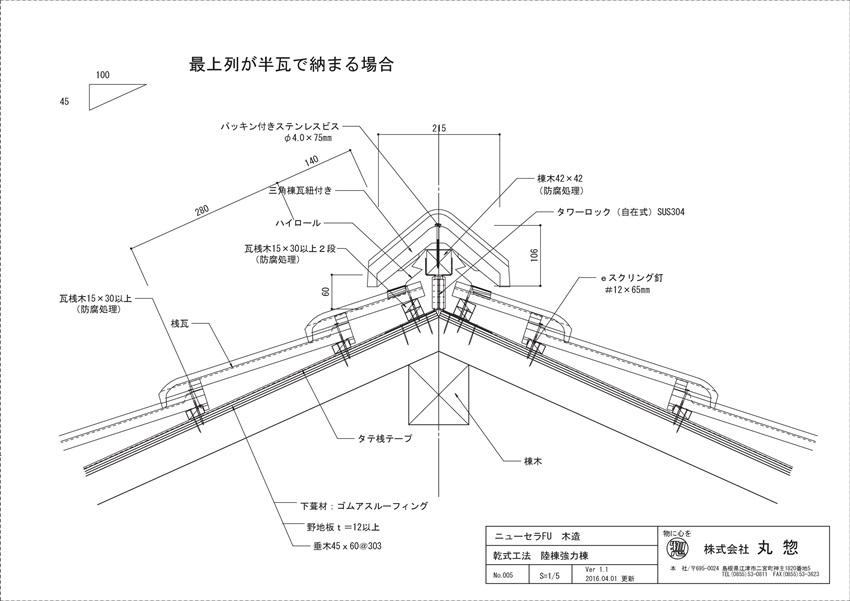

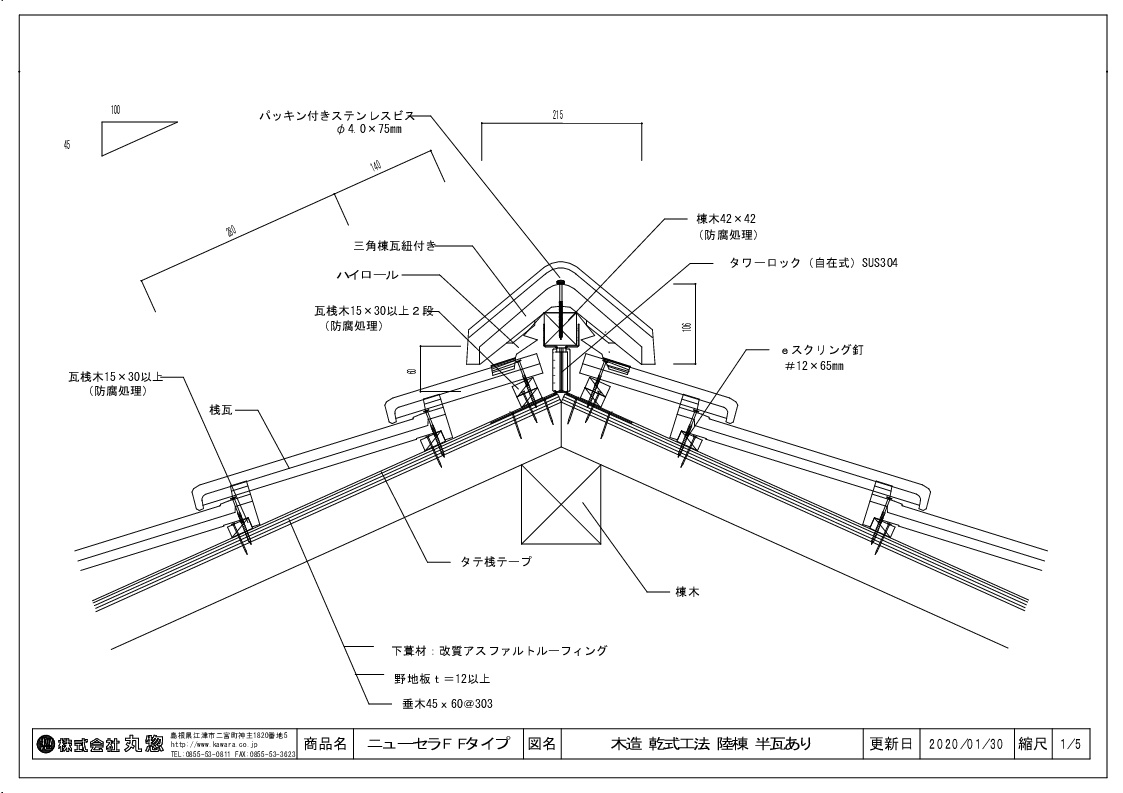

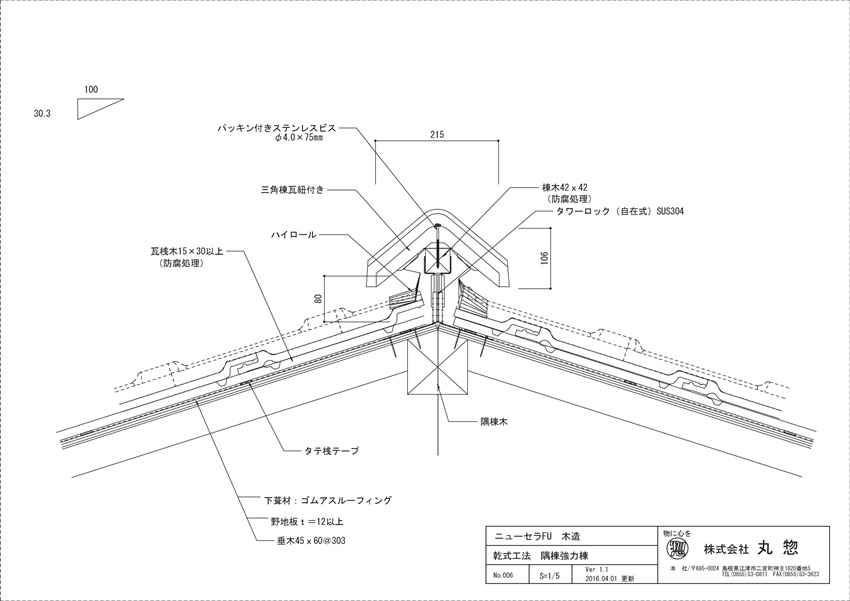

 木造 【乾式工法】 DXF(1.07MB) ダウンロード PDF(466KB) ダウンロード· 開く

当社が推奨する屋根の軽量化、現場作業の軽減に対応した工法です。
躯体 木造  野地板t=12
下地 ゴムアスルーフィング
桟木 防腐処理材
棟納まり 強力棟金具 ハイロール



先頭へ

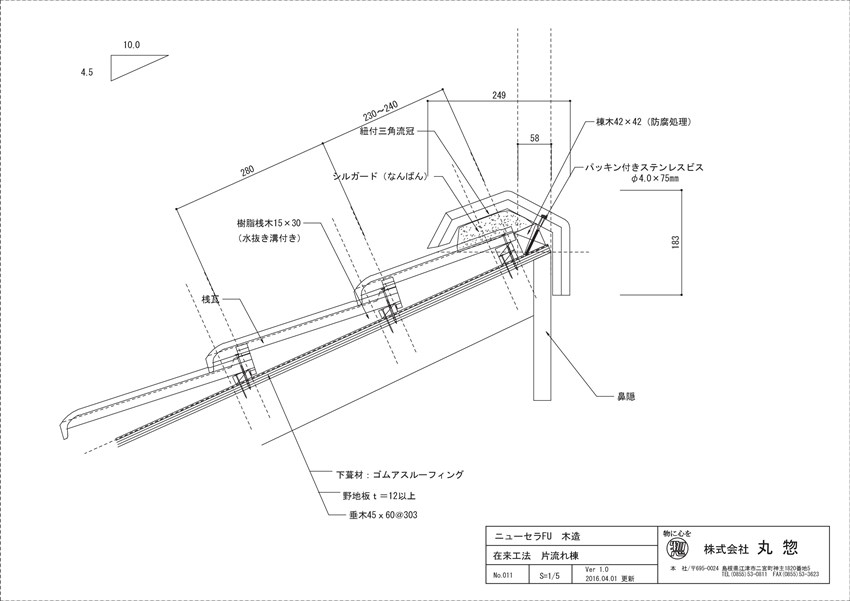

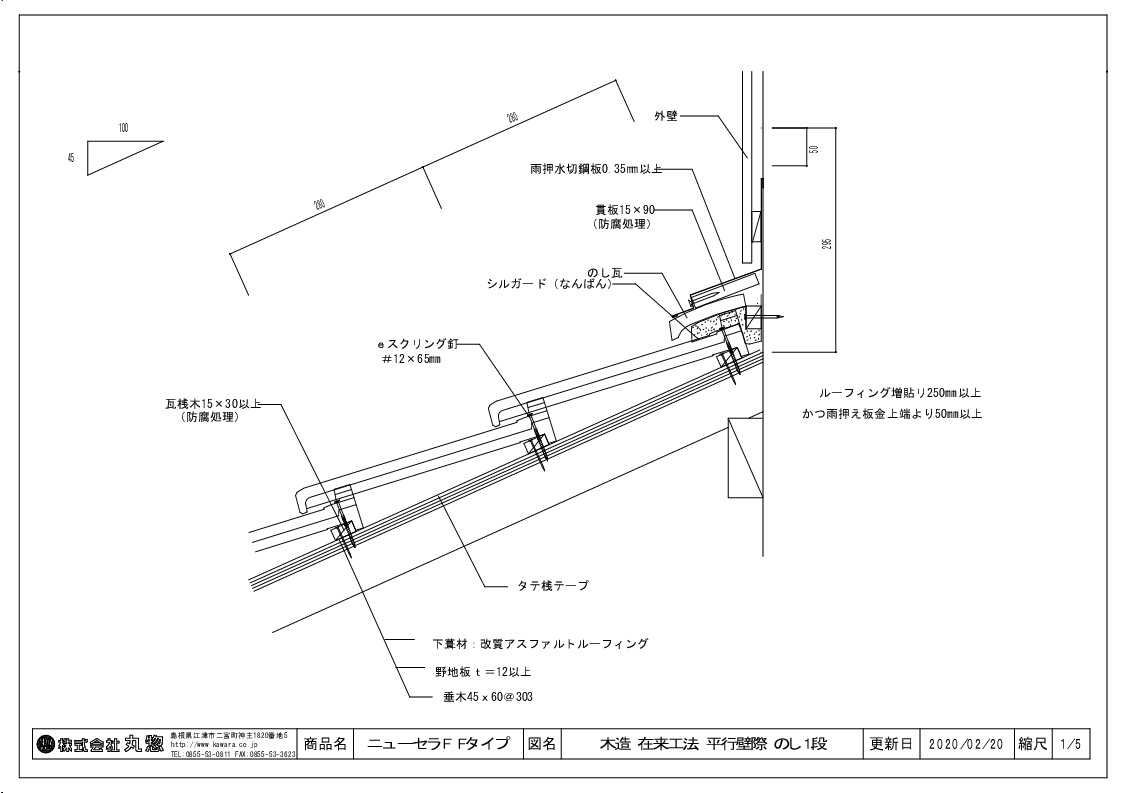

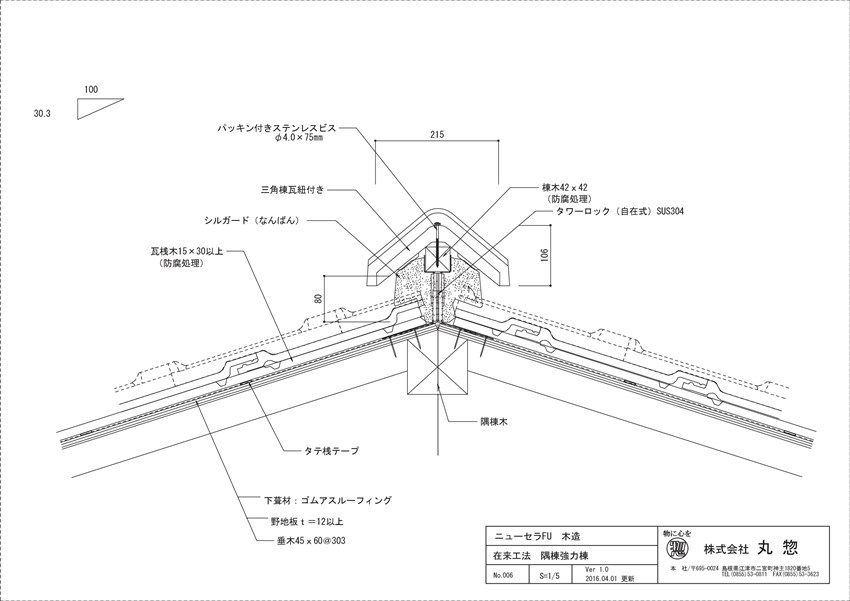

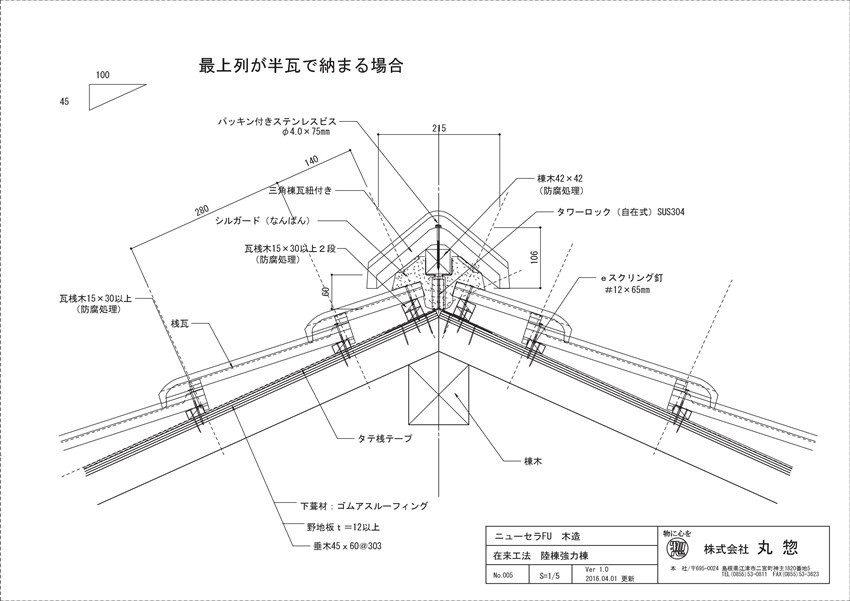

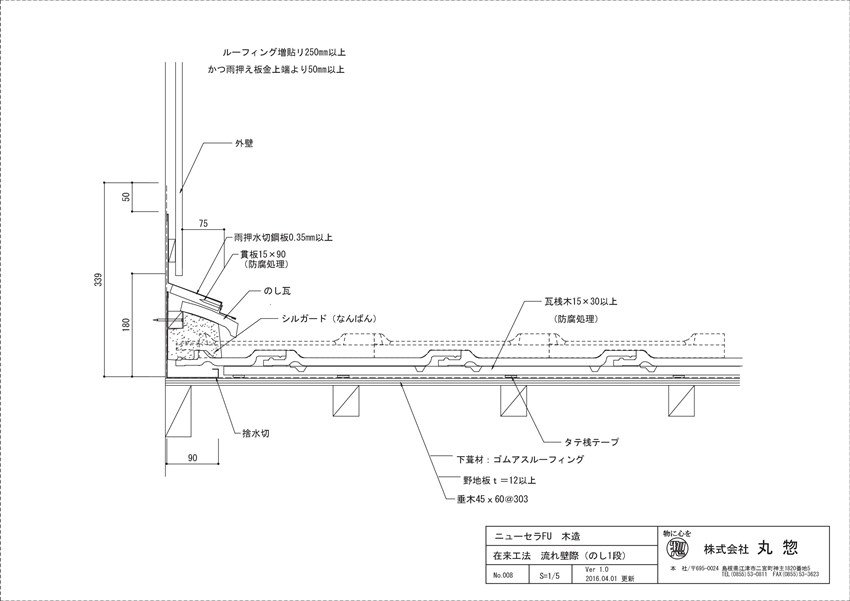

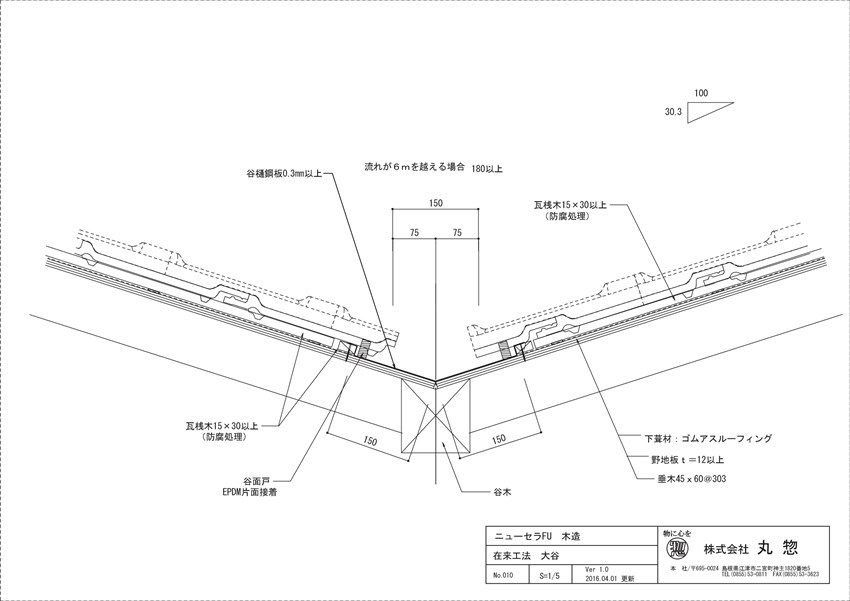

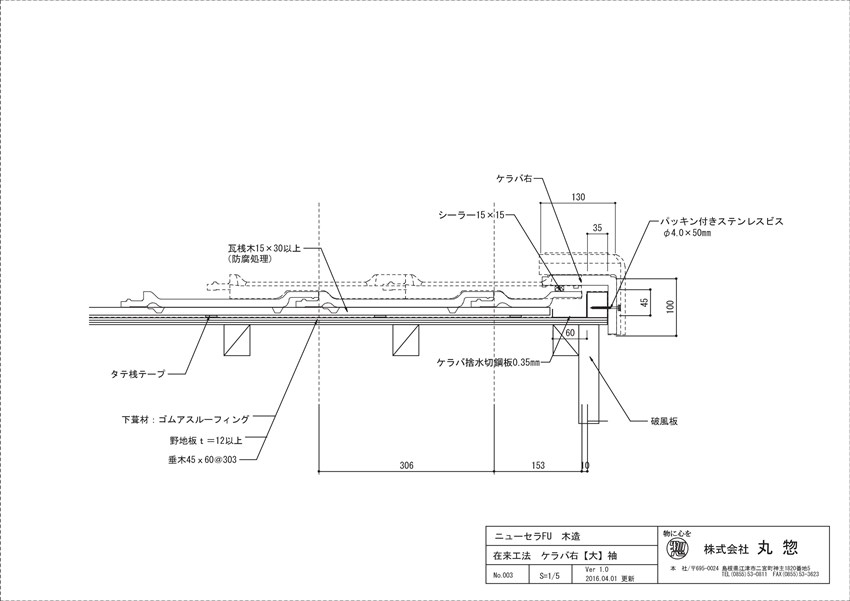

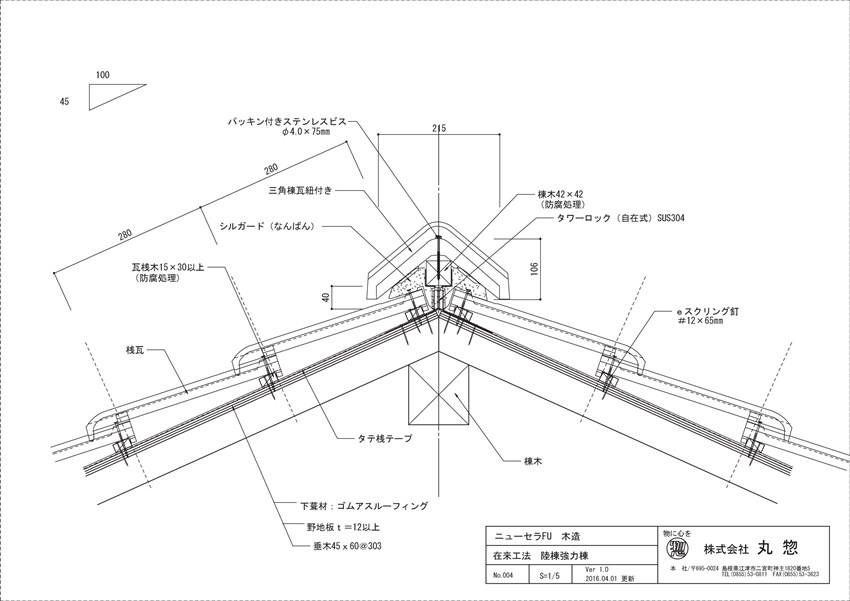

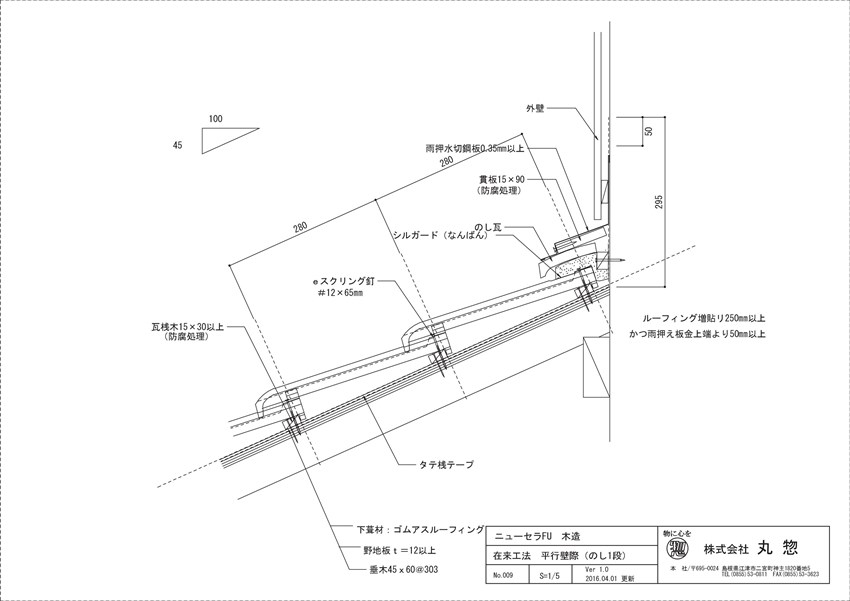

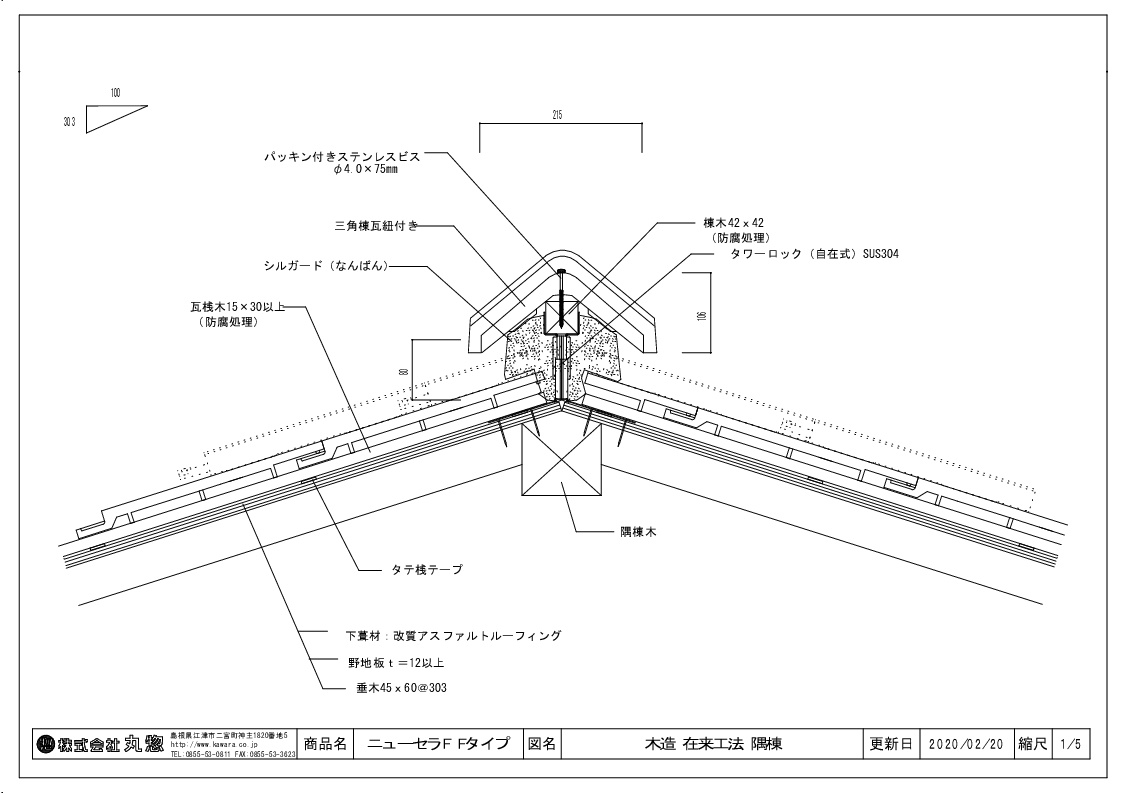

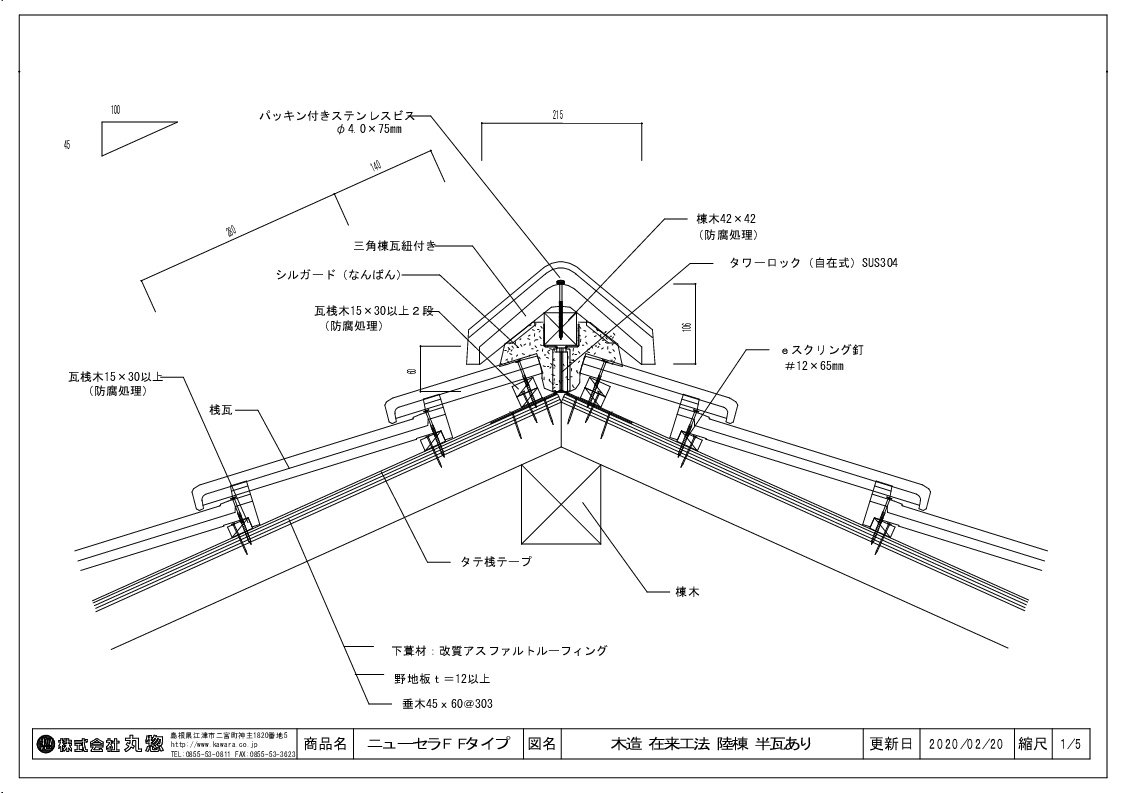

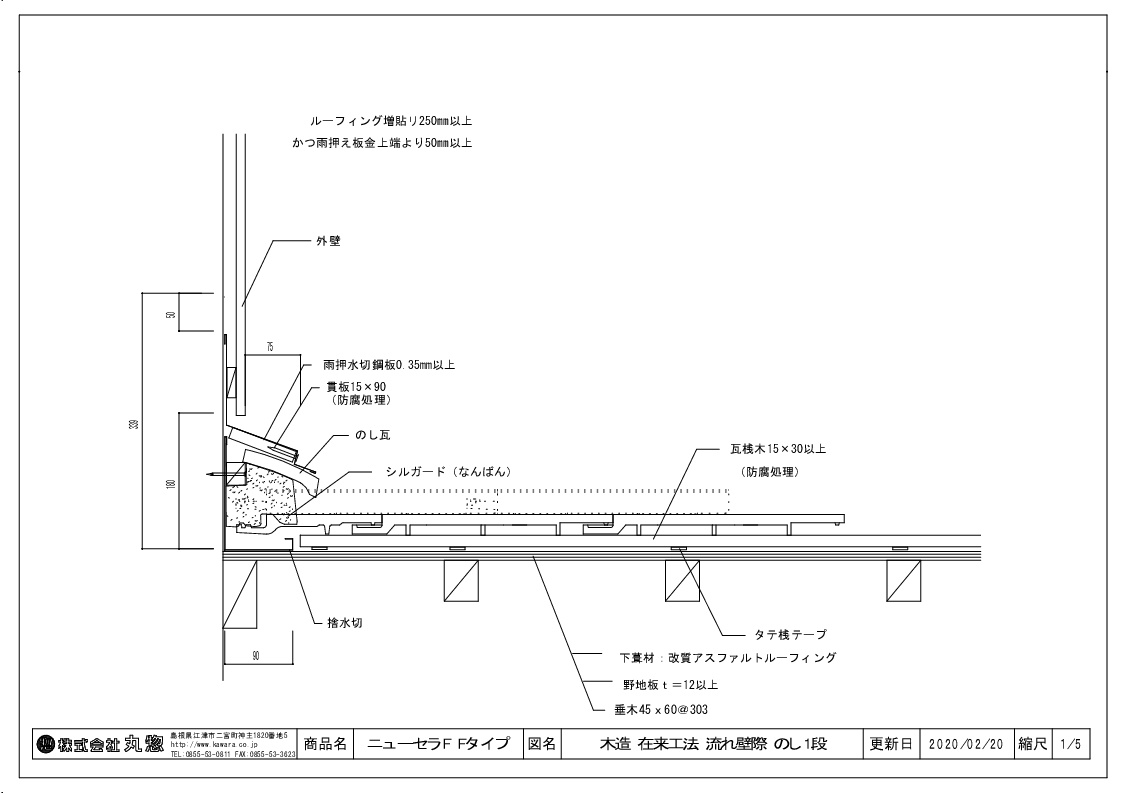

木造 【在来工法】 DXF(1.142MB) ダウンロード PDF(484KB) ダウンロード· 開く

瓦屋根標準設計施工ガイドラインに沿った一般的な工法です。
躯体 木造  野地板t=12
下地 ゴムアスルーフィング ルーフテープ使用
桟木 防腐処理材
棟納まり 強力棟金具 シルガード(なんばん)



先頭へ

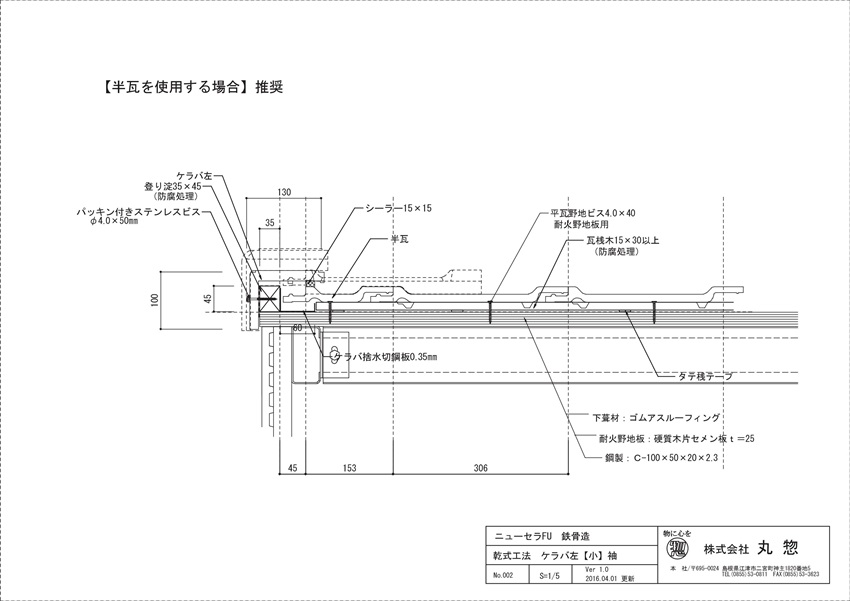

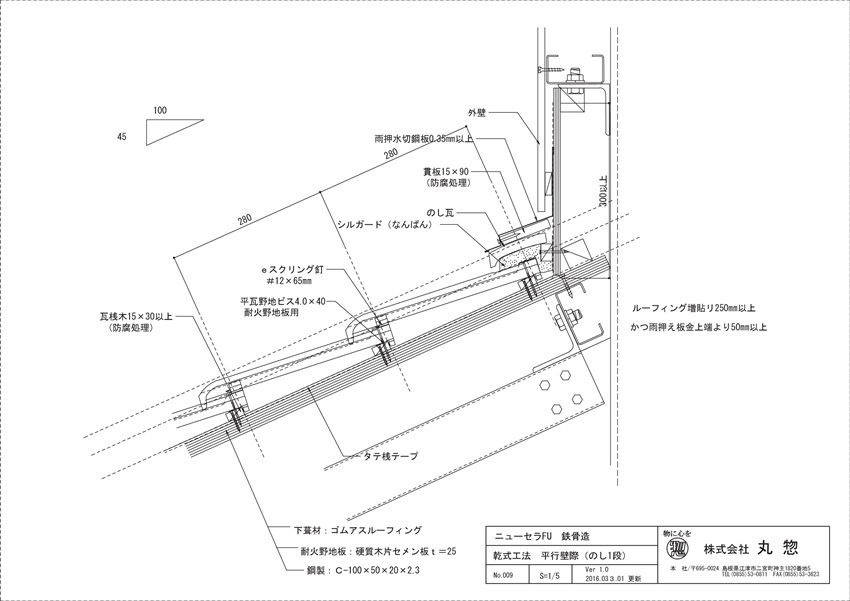

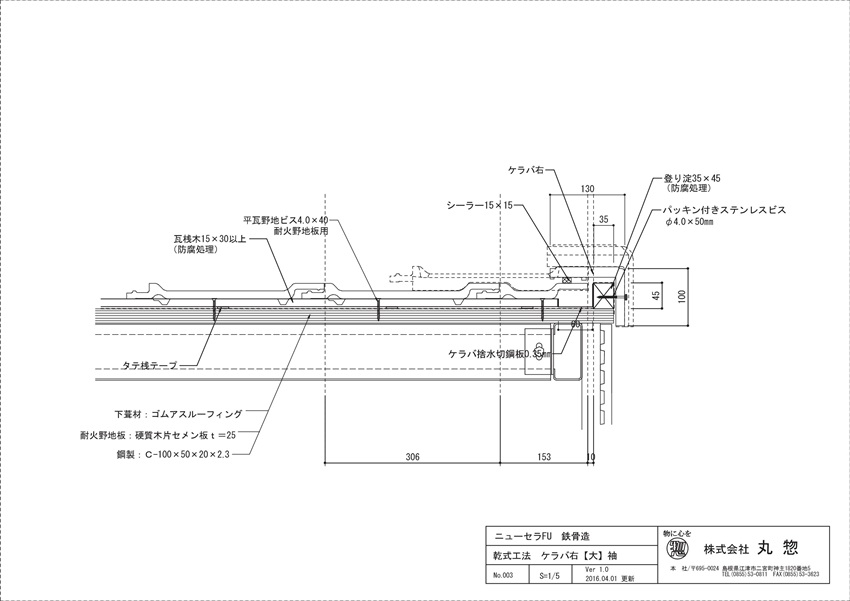

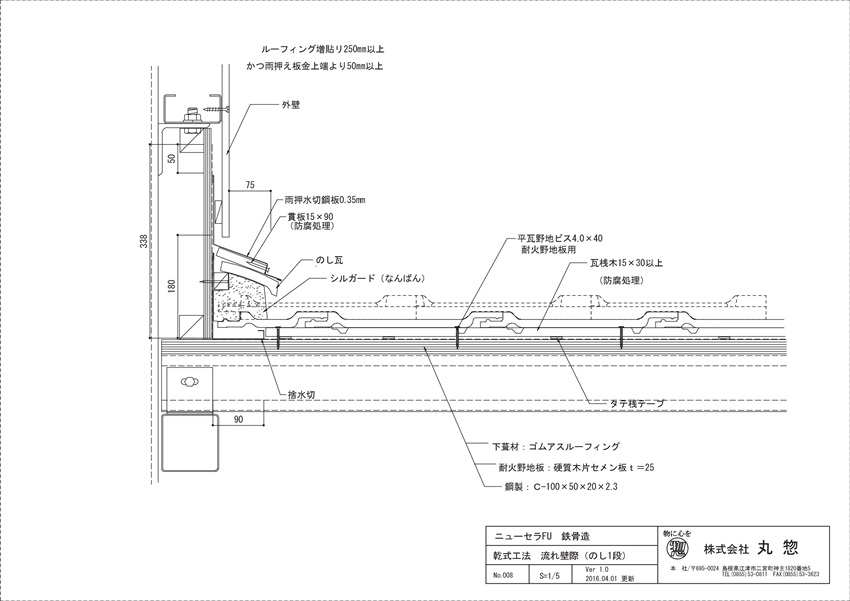

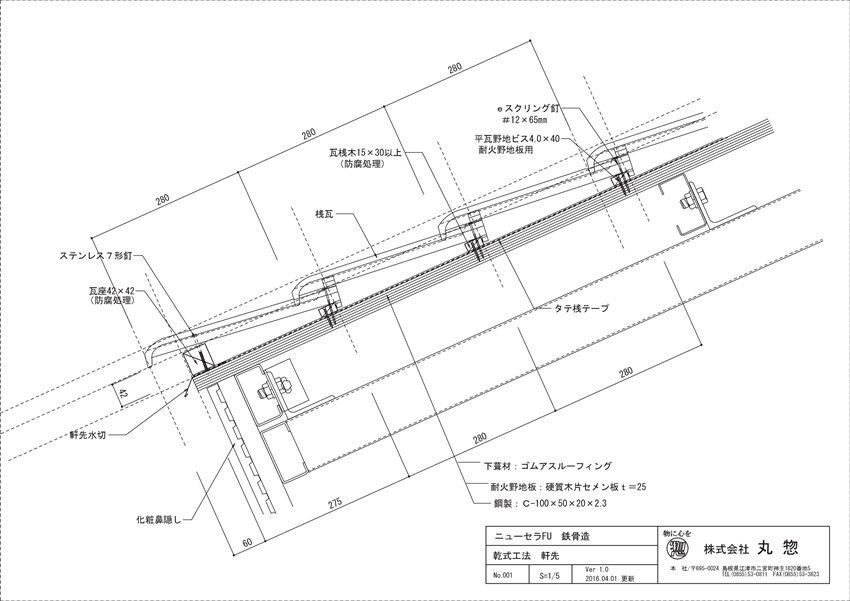

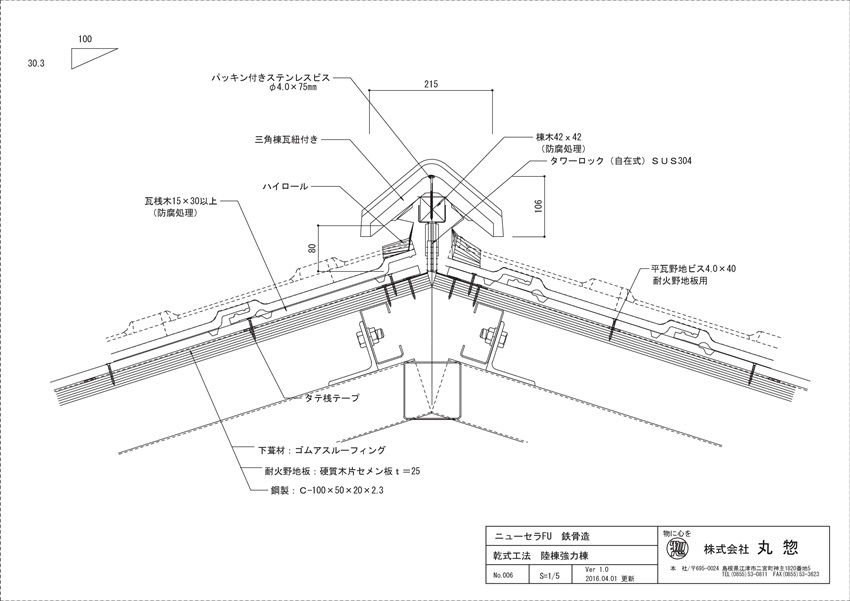

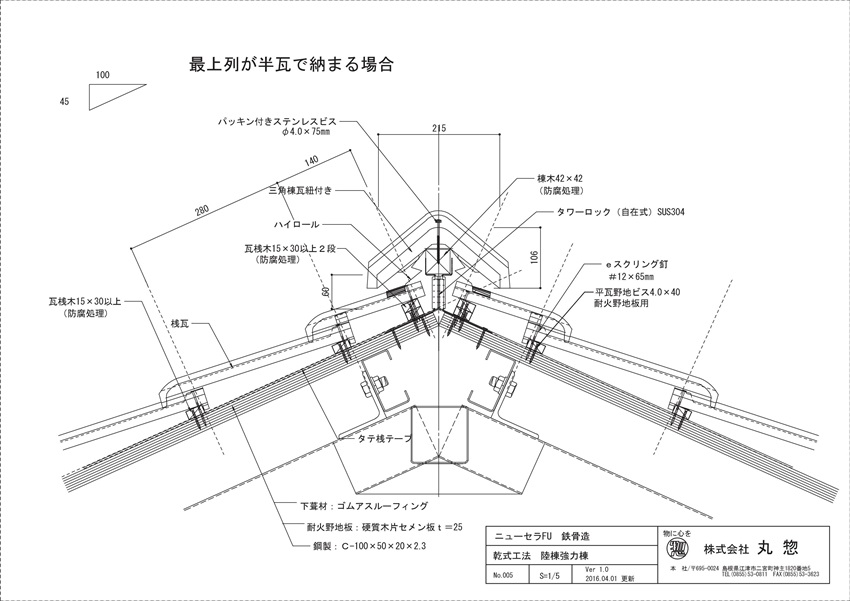

 鉄骨 【乾式工法】 DXF(2.30MB) ダウンロード PDF(571KB) ダウンロード· 開く

当社が推奨する屋根の軽量化、現場作業の軽減に対応した工法です。
躯体 鉄骨造  耐火野地板t=25
下地 ゴムアスルーフィング
桟木 防腐処理材
棟納まり 強力棟金具 ハイロール



先頭へ

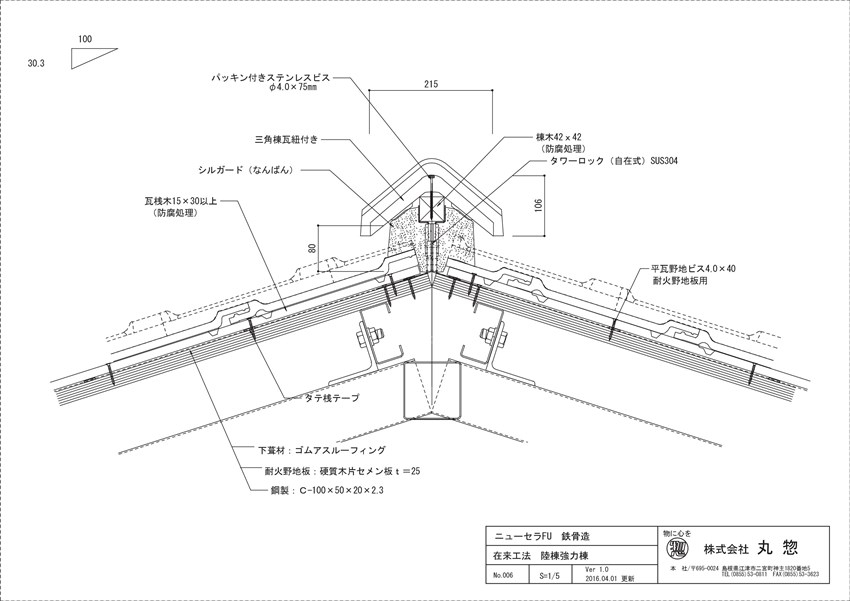

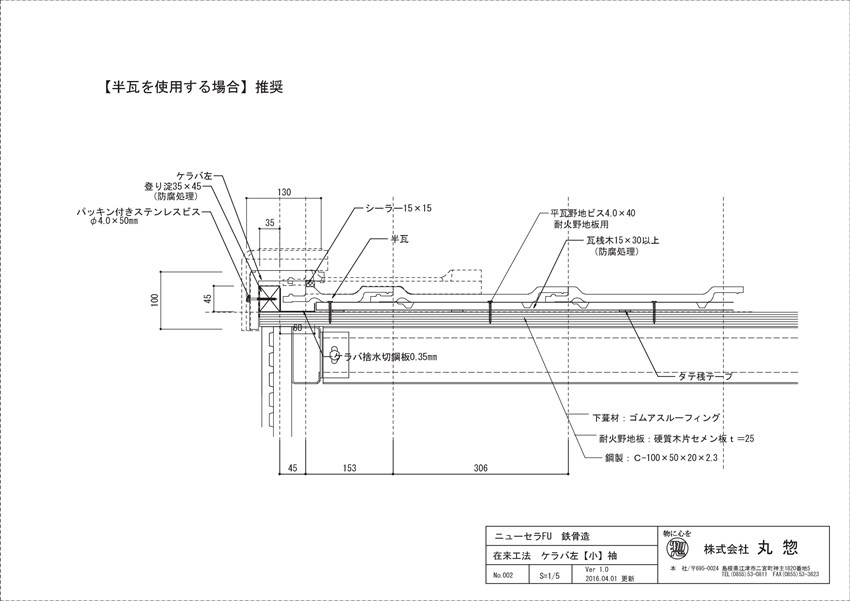

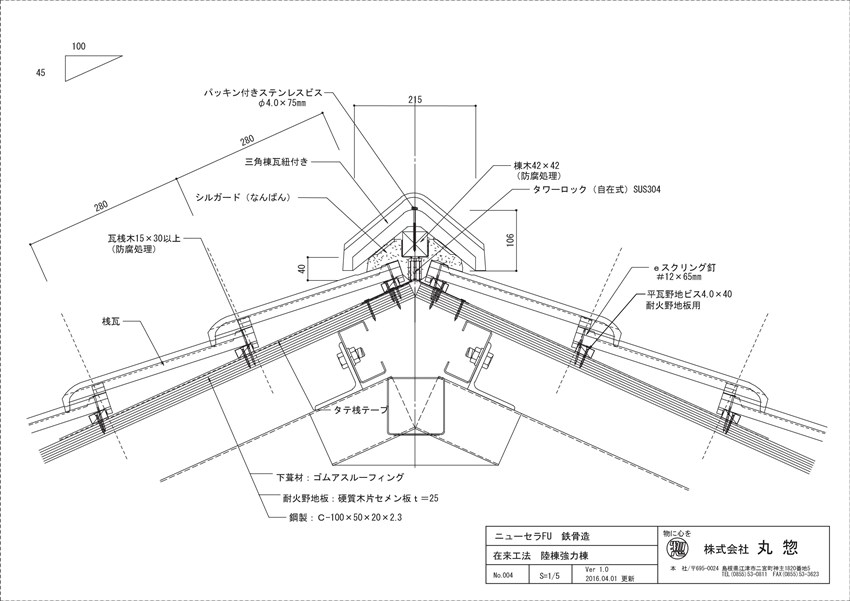

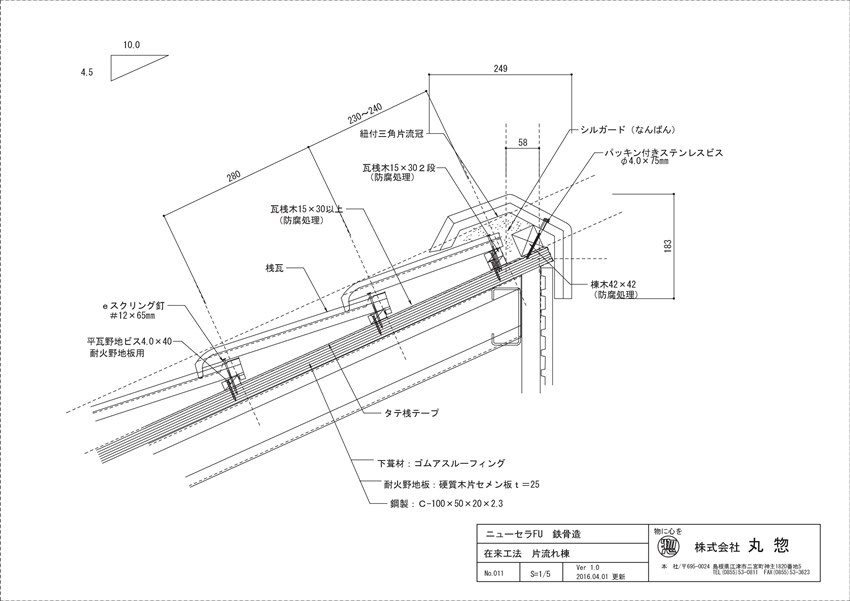

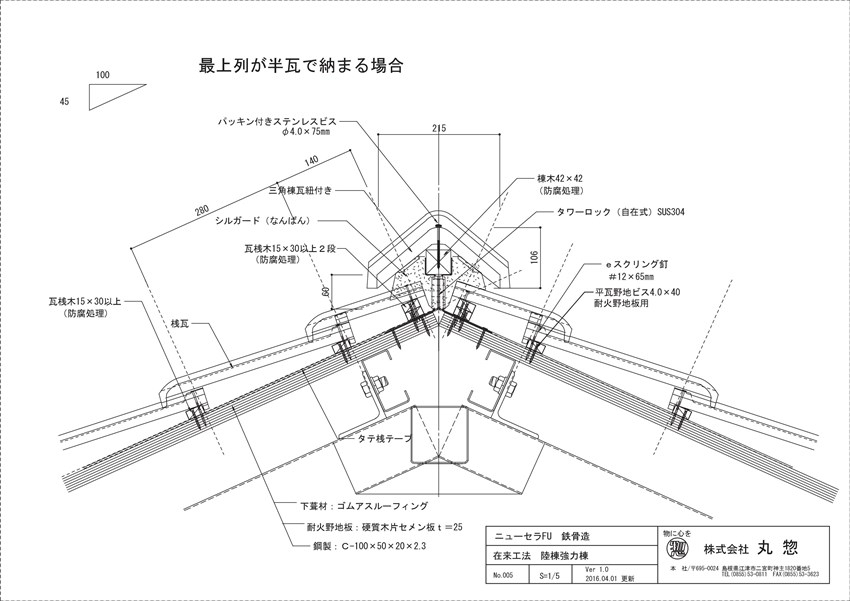

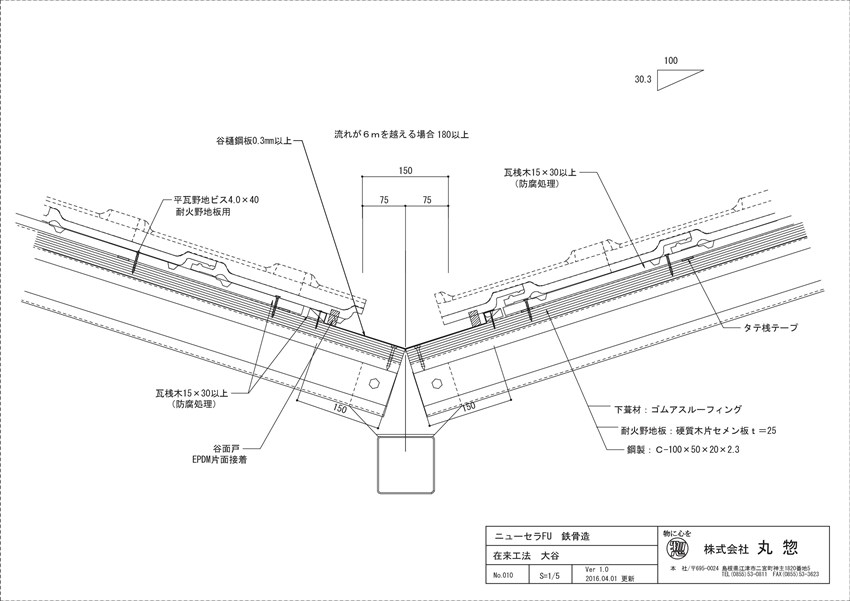

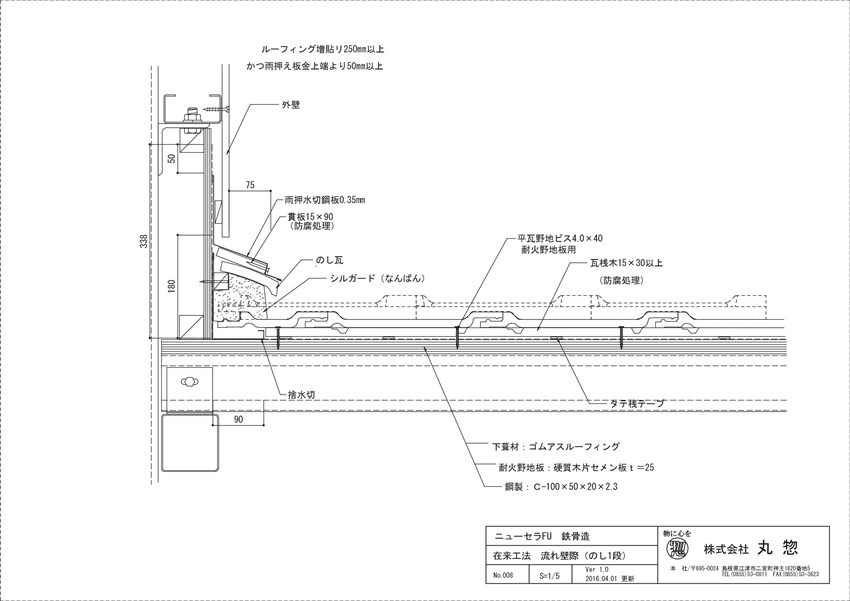

 鉄骨 【在来工法】 DXF(2.38MB) ダウンロード PDF(593KB) ダウンロード· 開く

瓦屋根標準設計施工ガイドラインに沿った一般的な工法です。
躯体 鉄骨造  耐火野地板t=25
下地 ゴムアスルーフィング ルーフテープ使用
桟木 防腐処理材
棟納まり 強力棟金具 シルガード(なんばん)



先頭へ

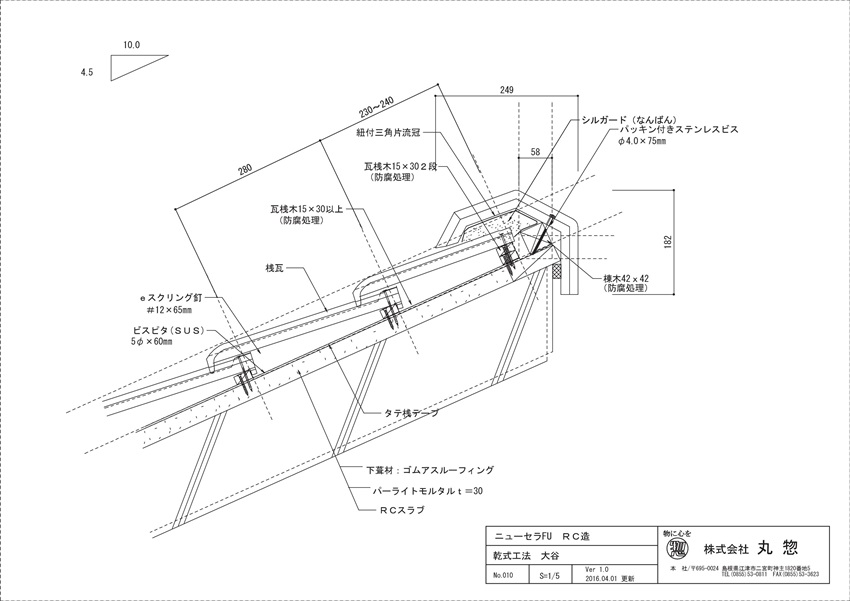

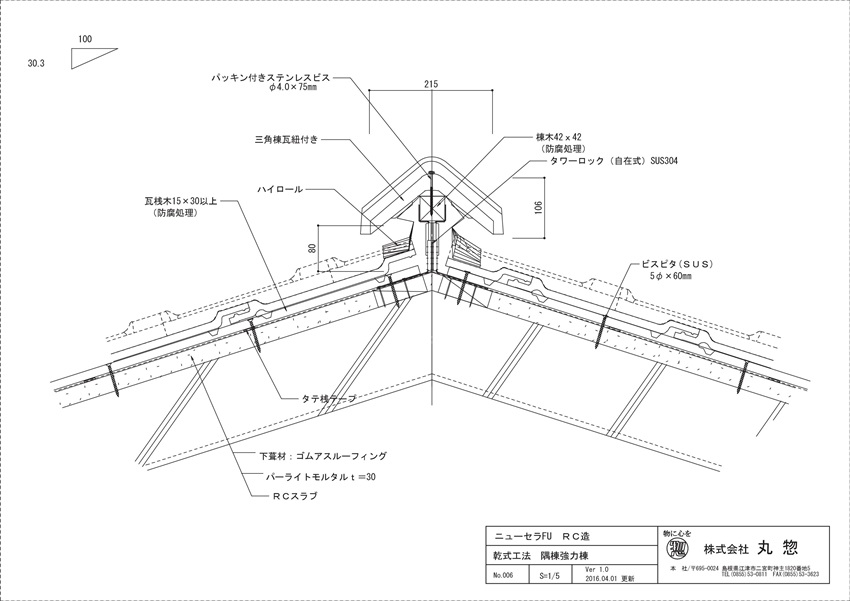

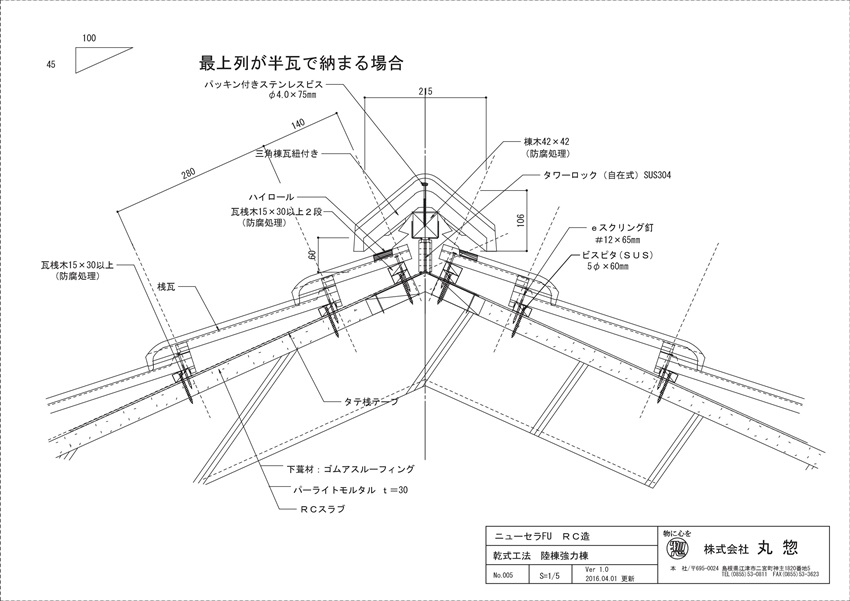

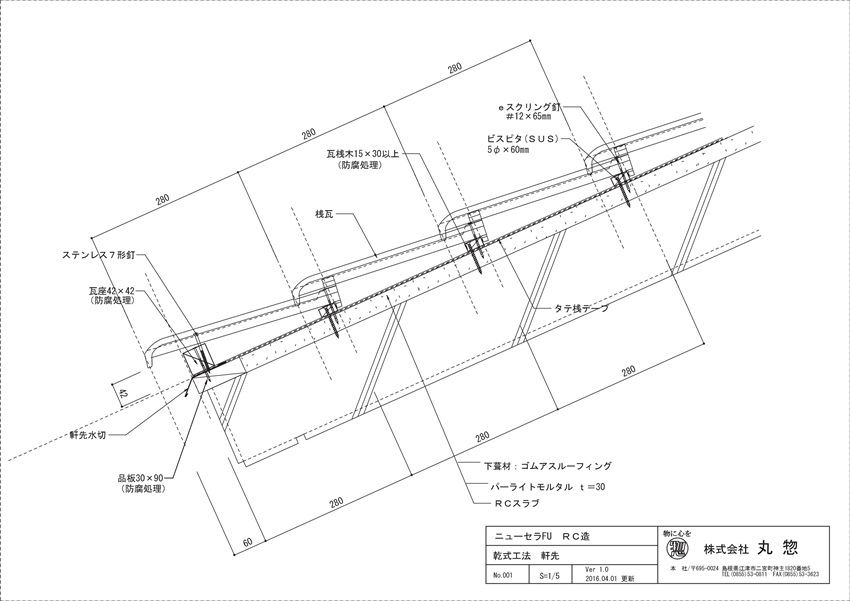

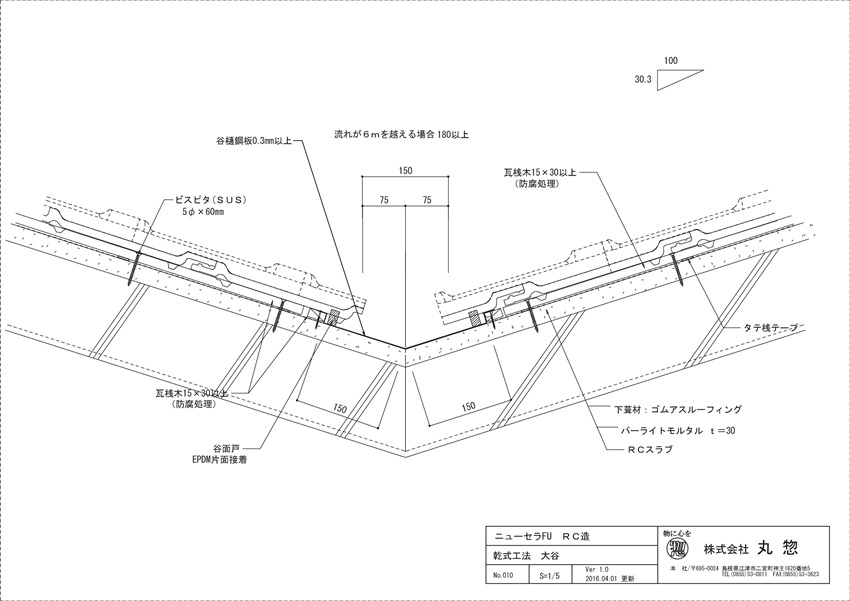

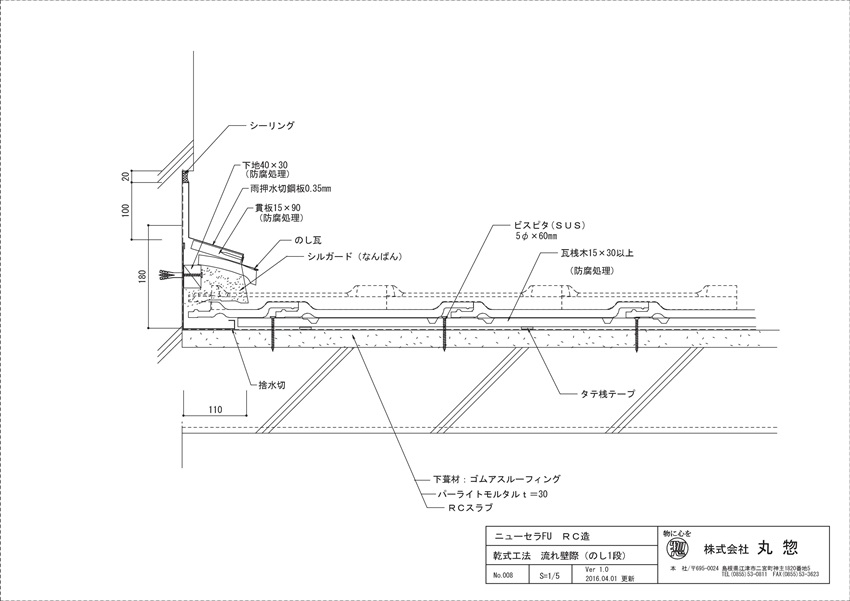

 RC 【乾式工法】 DXF(2.04MB) ダウンロード PDF(504KB) ダウンロード· 開く

当社が推奨する屋根の軽量化、現場作業の軽減に対応した工法です。
躯体 RC造  パーライトモルタルt=30
下地 ゴムアスルーフィング
桟木 防腐処理材
棟納まり 強力棟金具 ハイロール



先頭へ

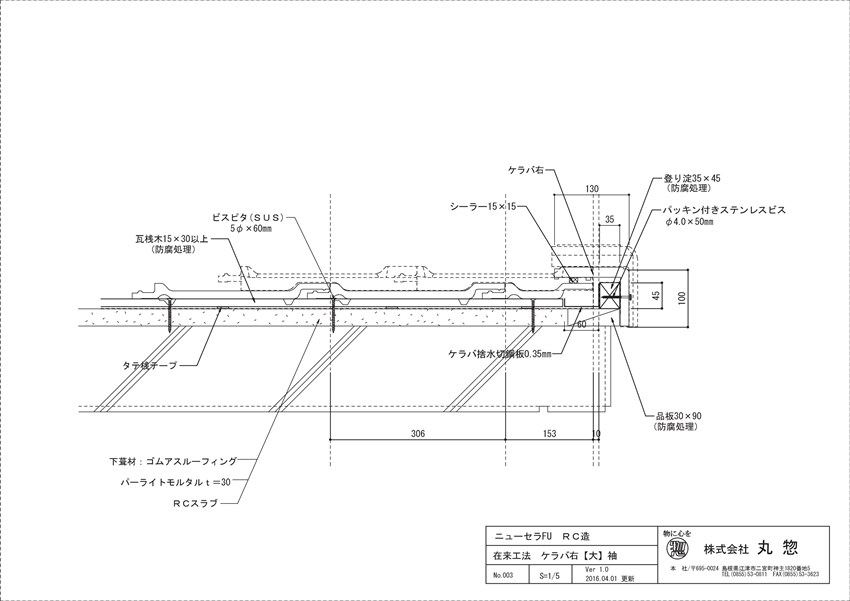

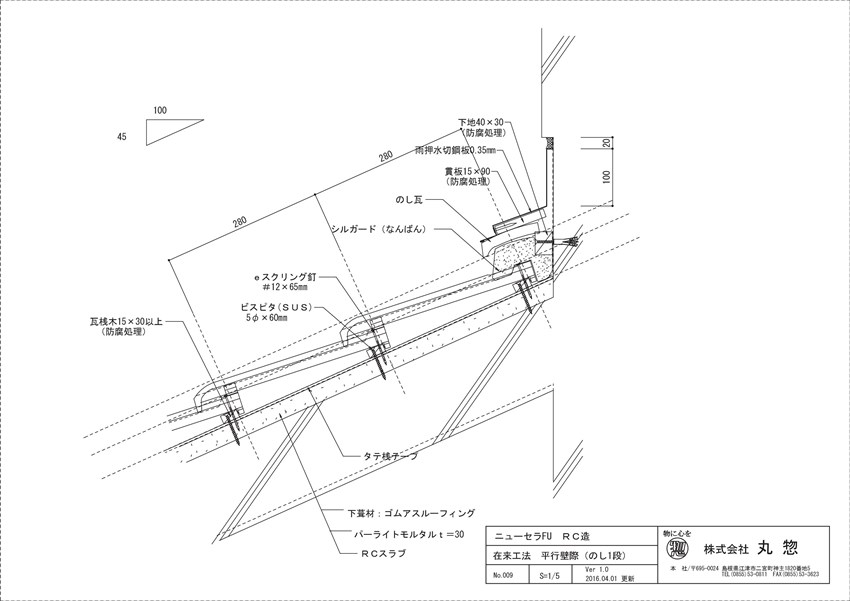

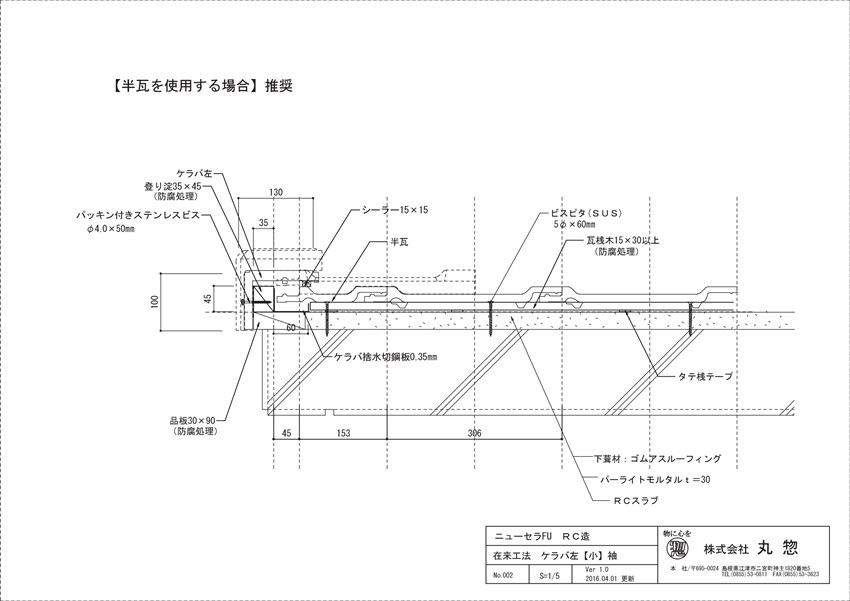

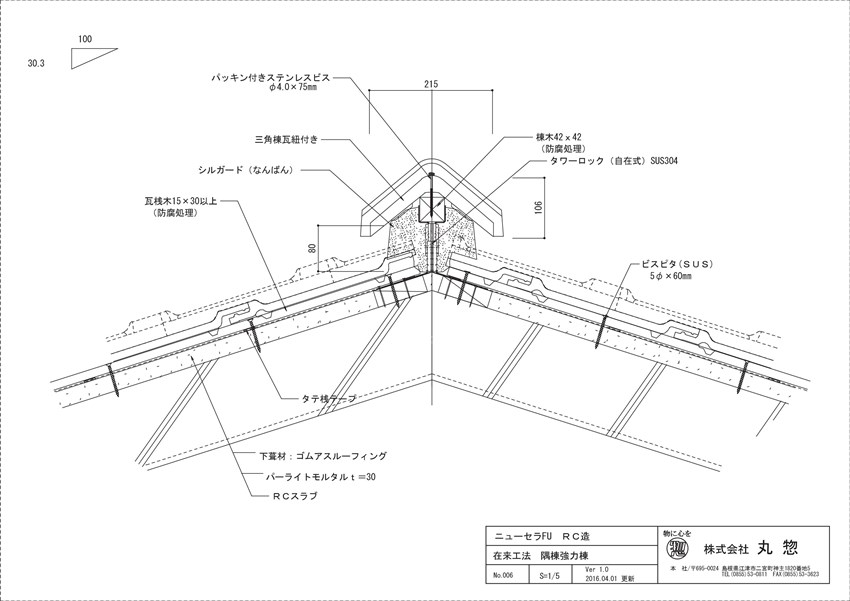

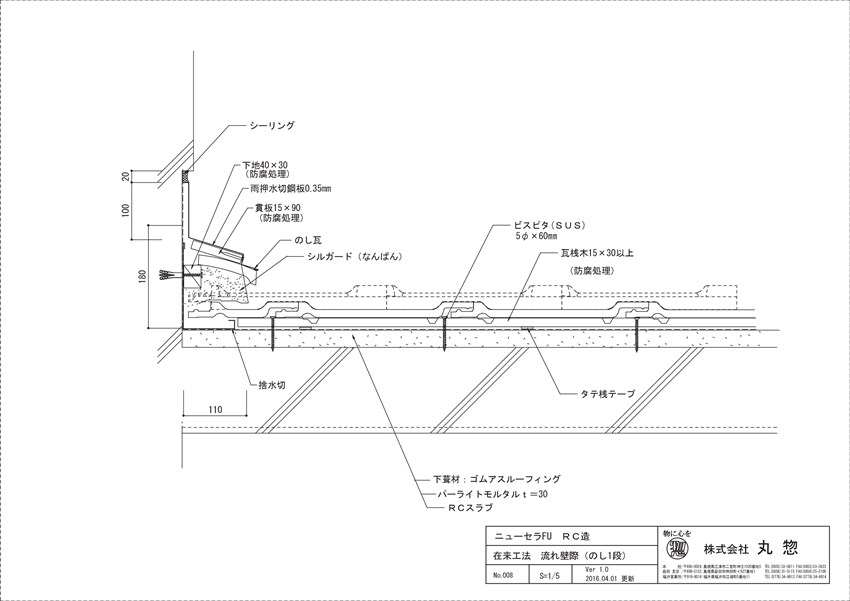

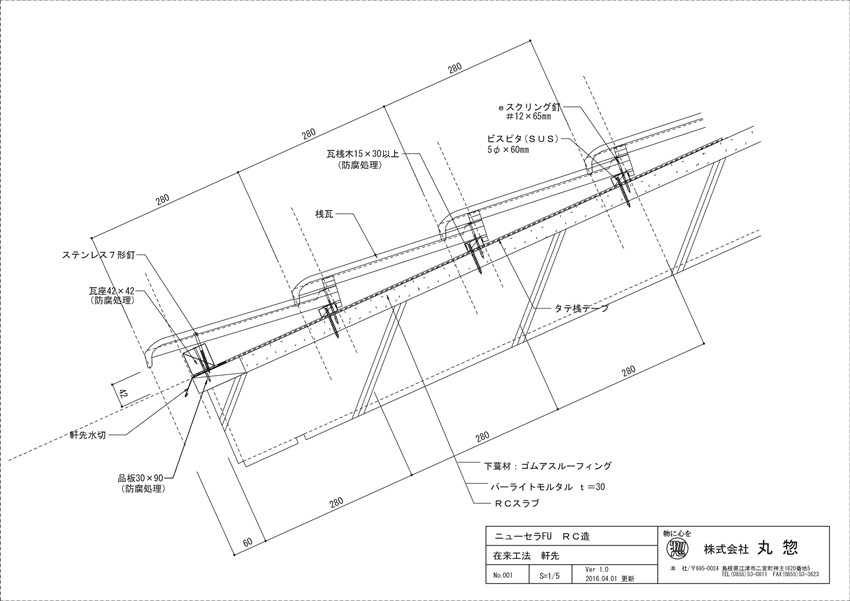

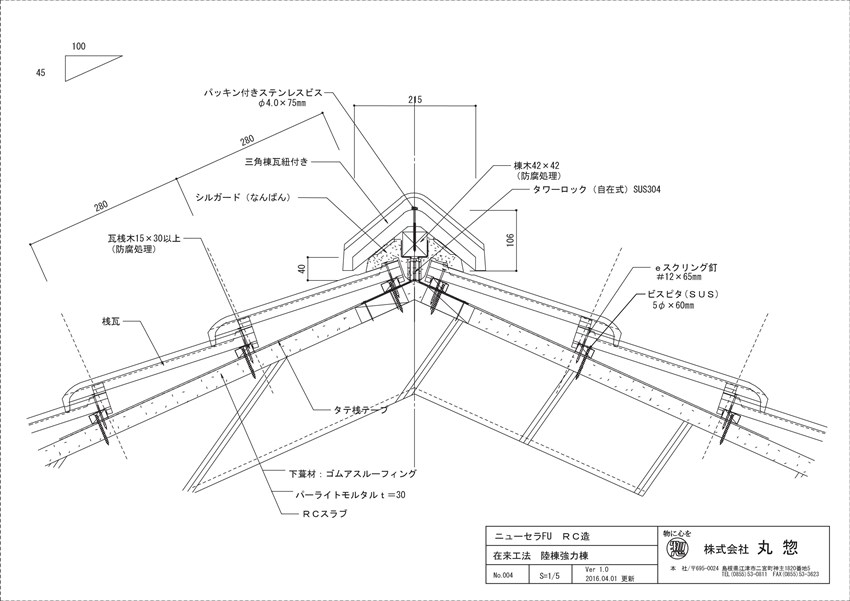

 RC 【在来工法】 DXF(2.12MB) ダウンロード PDF(514KB) ダウンロード· 開く

瓦屋根標準設計施工ガイドラインに沿った一般的な工法です。
躯体 RC造  パーライトモルタルt=30
下地 ゴムアスルーフィング ルーフテープ使用
桟木 防腐処理材
棟納まり 強力棟金具 シルガード(なんばん)



先頭へ

アルテF





 木造 【乾式工法】 DXF(2.35MB) ダウンロード PDF(204KB) ダウンロード· 開く

当社が推奨する屋根の軽量化、現場作業の軽減に対応した工法です。
躯体 木造  野地板t=12
下地 ゴムアスルーフィング
桟木 人口木材(水抜き桟木)
棟納まり 樹脂棟受け ハイロール

先頭へ

木造 【在来工法】 DXF(1.09MB) ダウンロード PDF(178KB) ダウンロード· 開く

瓦屋根標準設計施工ガイドラインに沿った一般的な工法です。
躯体 木造  野地板t=12
下地 ゴムアスルーフィング ルーフテープ使用
桟木 防腐処理材
棟納まり 強力棟金具 シルガード(なんばん)



先頭へ

 鉄骨 【乾式工法】 DXF(2.44MB) ダウンロード PDF(271KB) ダウンロード· 開く

当社が推奨する屋根の軽量化、現場作業の軽減に対応した工法です。
躯体 鉄骨造  耐火野地板t=25
下地 ゴムアスルーフィング
桟木 防腐処理材
棟納まり 強力棟金具 ハイロール



先頭へ

 鉄骨 【在来工法】 DXF(2.54B) ダウンロード PDF(257KB) ダウンロード· 開く

瓦屋根標準設計施工ガイドラインに沿った一般的な工法です。
躯体 鉄骨造  耐火野地板t=25
下地 ゴムアスルーフィング ルーフテープ使用
桟木 防腐処理材
棟納まり 強力棟金具 シルガード(なんばん)



先頭へ

 RC 【乾式工法】 DXF(3.51MB) ダウンロード PDF(252KB) ダウンロード· 開く

当社が推奨する屋根の軽量化、現場作業の軽減に対応した工法です。
躯体 RC造  パーライトモルタルt=30
下地 ゴムアスルーフィング
桟木 人口木材(水抜き桟木)
棟納まり 樹脂棟受け ハイロール





先頭へ

 RC 【在来工法】 DXF(2.18MB) ダウンロード PDF(225KB) ダウンロード· 開く

瓦屋根標準設計施工ガイドラインに沿った一般的な工法です。
躯体 RC造  パーライトモルタルt=30
下地 ゴムアスルーフィング ルーフテープ使用
桟木 防腐処理材
棟納まり 強力棟金具 シルガード(なんばん)



先頭へ

クエスト





 木造 【乾式工法】 DXF(2.35MB) ダウンロード PDF(202KB) ダウンロード· 開く

当社が推奨する屋根の軽量化、現場作業の軽減に対応した工法です。
躯体 木造  野地板t=12
下地 ゴムアスルーフィング
桟木 人口木材(水抜き桟木)
棟納まり 樹脂棟受け ハイロール



先頭へ

木造 【在来工法】 DXF(1.09MB) ダウンロード PDF(176KB) ダウンロード· 開く

瓦屋根標準設計施工ガイドラインに沿った一般的な工法です。
躯体 木造  野地板t=12
下地 ゴムアスルーフィング ルーフテープ使用
桟木 防腐処理材
棟納まり 強力棟金具 シルガード(なんばん)



先頭へ

 鉄骨 【乾式工法】 DXF(3.54MB) ダウンロード PDF(270KB) ダウンロード· 開く

当社が推奨する屋根の軽量化、現場作業の軽減に対応した工法です。
躯体 鉄骨造  耐火野地板t=25
下地 ゴムアスルーフィング
桟木 人口木材(水抜き桟木)
棟納まり 樹脂棟受け  ハイロール



先頭へ

 鉄骨 【在来工法】 DXF(2.55MB) ダウンロード PDF(255KB) ダウンロード· 開く

瓦屋根標準設計施工ガイドラインに沿った一般的な工法です。
躯体 鉄骨造  耐火野地板t=25
下地 ゴムアスルーフィング ルーフテープ使用
桟木 防腐処理材
棟納まり 強力棟金具 シルガード(なんばん)



先頭へ

 RC 【乾式工法】 DXF(3.51MB) ダウンロード PDF(252KB) ダウンロード· 開く

当社が推奨する屋根の軽量化、現場作業の軽減に対応した工法です。
躯体 RC造  パーライトモルタルt=30
下地 ゴムアスルーフィング
桟木 人口木材(水抜き桟木)
棟納まり 樹脂棟受け ハイロール





先頭へ

 RC 【在来工法】 DXF(2.18MB) ダウンロード PDF(224KB) ダウンロード· 開く

瓦屋根標準設計施工ガイドラインに沿った一般的な工法です。
躯体 RC造  パーライトモルタルt=30
下地 ゴムアスルーフィング ルーフテープ使用
桟木 防腐処理材
棟納まり 強力棟金具 シルガード(なんばん)



先頭へ
