性能試験結果

耐風圧力試験 桟瓦 袖瓦 軒瓦 等

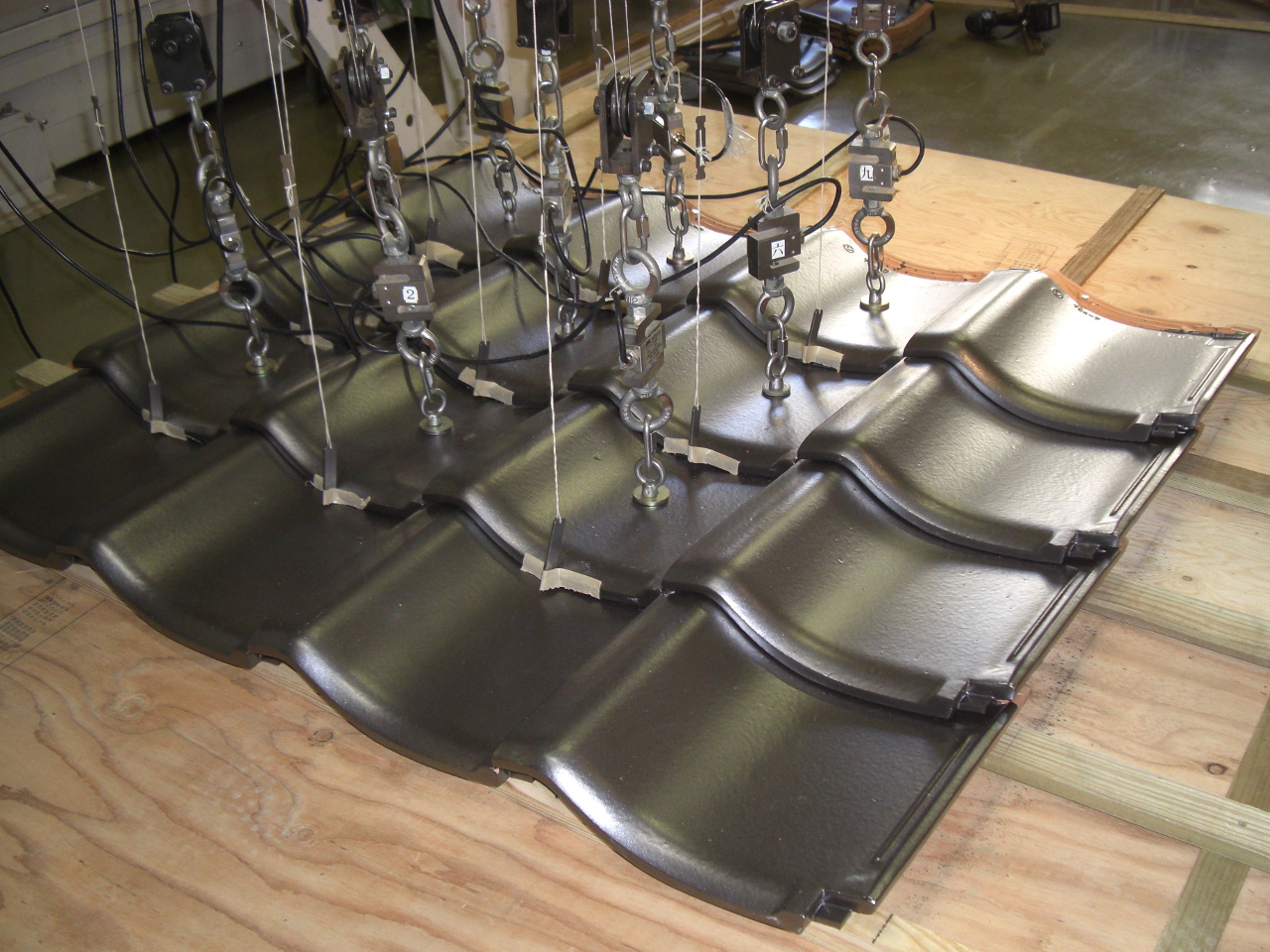

瓦に引上げ用のナットを取り付け、引上げ試験機に接続します。試験機に引上げ加力を設定し、引上げ動作を一定間隔で150回繰り返します。
繰り返し動作中に原状復帰しない等の不具合が発生しなければ設定した加力相当の耐風圧力を有すると判定します。

耐震試験 棟瓦

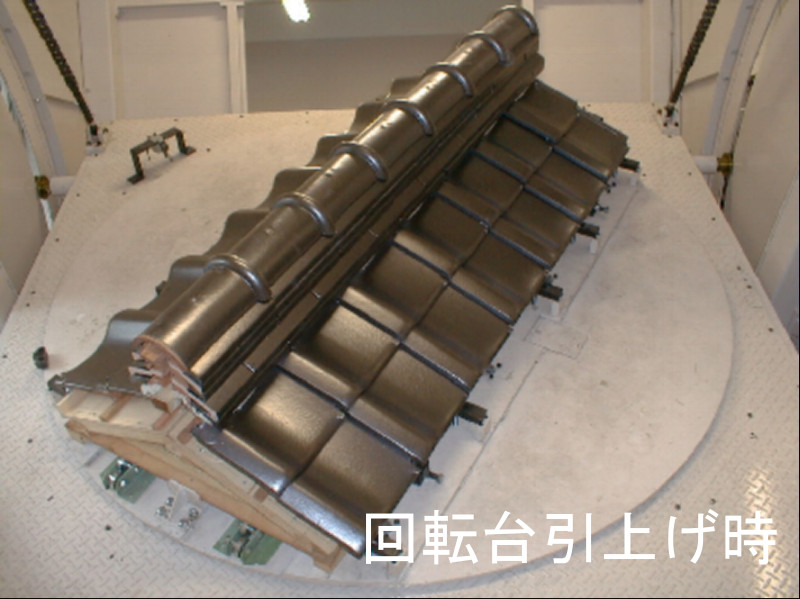

棟瓦を施工した状態で回転試験機の回転台にセットします。試験機の回転台を引き起こして直立させます。地面に対して90度の状態のまま棟を回転させることで、棟から見て水平方向に重力加速度1Gの力が作用します。10回転した後、棟に脱落、浮き上がりや異常なずれ等が見られなければ合格となります。

※詳細は「瓦屋根標準設計・施工ガイドライン 第Ⅱ編 第2章 標準試験」を参照

瓦屋根標準設計・施工ガイドライン第Ⅱ編第2章標準試験に従った試験を行った結果を掲載しております。
掲載している試験結果は、一例として掲載しているものであり、各商品の最高値を示すものではありません。
使用部材や施工方式を変えることで試験結果は上下いたしますので詳細は当社までお問合せください。



種類 試験条件 耐荷重 成績書
桟瓦 野地板 : 構造用合版 12mm
桟木 : 杉 15×30mm
瓦緊結 : ステンレスeスクリング釘 #13×65mm
2,845 N/㎡ PDF(181KB)
ダウンロード
開く
軒瓦 野地板 : 構造用合版 12mm
桟木 : 杉 15×30mm
瓦緊結 : ステンレスeスクリング釘 #13×65mm
瓦補強 : ステンレスセーフティ連結釘リング #12×75mm
4,003 N/㎡   PDF(478KB)
ダウンロード
開く
野地板 : 構造用合版 12mm
桟木 : 杉 15×30mm
瓦緊結 : ステンレスeスクリング釘 #13×65mm
1,701 N/㎡    PDF(435KB)
ダウンロード
開く
右袖瓦 野地板 : 構造用合版 12mm
桟木 : 杉 15×30mm
瓦緊結 : ステンレスeスクリング釘 #13×65mm
瓦補強 : パッキン付ステンレス瓦ビス Φ4.0×75mm
4,448 N/㎡    PDF(448KB)
ダウンロード
開く
野地板 : 構造用合版 12mm
桟木 : 杉 15×30mm
瓦緊結 : ステンレスeスクリング釘 #13×65mm
1,891 N/㎡    PDF(438KB)
ダウンロード
開く
左袖瓦 野地板 : 構造用合版 12mm
桟木 : 杉 15×30mm
瓦緊結 : ステンレスeスクリング釘 #13×65mm
瓦補強 : パッキン付ステンレス瓦ビス Φ4.0×75mm
4,448 N/㎡    PDF(464KB)
ダウンロード
開く
野地板 : 構造用合版 12mm
桟木 : 杉 15×30mm
瓦緊結 : ステンレスeスクリング釘 #13×65mm
1,891 N/㎡    PDF(440KB)
ダウンロード
開く

先頭へ

セラミカ セフティ・ルーフ

種類 試験条件 耐荷重 成績書
桟瓦 野地板 : 構造用合版 12mm
桟木 : 杉 15×21mm
瓦緊結 : ステンレスリング釘 #13×65mm
3,367 N/㎡ PDF(159KB)
ダウンロード
開く



先頭へ

BSルーフ53A





種類 試験条件 耐荷重  成績書
桟瓦 野地板 : 構造用合版 12mm
桟木 : 杉 15×30mm
瓦緊結 : ステンレスeスクリング釘 #13×65mm
2,845 N/㎡ PDF(157KB)
ダウンロード
開く
軒瓦 野地板 : 構造用合版 12mm
桟木 : 杉 15×30mm
瓦緊結 : ステンレスeスクリング釘 #13×65mm
瓦補強 : ステンレスセーフティ連結釘リング #12×75mm
4,003 N/㎡   PDF(469KB)
ダウンロード
開く
右袖瓦 野地板 : 構造用合版 12mm
桟木 : 杉 15×30mm
瓦緊結 : ステンレスeスクリング釘 #13×65mm
瓦補強 : パッキン付ステンレス瓦ビス Φ4.0×75mm
4,448 N/㎡    PDF(452KB)
ダウンロード
開く
左袖瓦 野地板 : 構造用合版 12mm
桟木 : 杉 15×30mm
瓦緊結 : ステンレスeスクリング釘 #13×65mm
瓦補強 : パッキン付ステンレス瓦ビス Φ4.0×75mm
4,448 N/㎡    PDF(449KB)
ダウンロード
開く

先頭へ

種類 試験条件 耐荷重  成績書
桟瓦 野地板 : 構造用合版 12mm
桟木 : 杉 15×30mm
瓦緊結 : ステンレスeスクリング釘 #13×65mm
2,845 N/㎡ PDF(159KB)
ダウンロード
開く
右袖瓦 野地板 : 構造用合版 12mm
桟木 : 杉 15×30mm
瓦緊結 : ステンレスeスクリング釘 #13×65mm
瓦補強 : パッキン付ステンレス瓦ビス Φ4.0×75mm
4,448 N/㎡    PDF(452KB)
ダウンロード
開く
左袖瓦 野地板 : 構造用合版 12mm
桟木 : 杉 15×30mm
瓦緊結 : ステンレスeスクリング釘 #13×65mm
瓦補強 : パッキン付ステンレス瓦ビス Φ4.0×75mm
4,448 N/㎡    PDF(444KB)
ダウンロード
開く

先頭へ

レインシャット





種類 試験条件 耐荷重  成績書
桟瓦 野地板 : 構造用合版 12mm
桟木 : 杉 15×30mm
瓦緊結 : ステンレスeスクリング釘 #13×65mm
2,845 N/㎡ PDF(159KB)
ダウンロード
開く

先頭へ

ニューセラECO





種類 試験条件 耐荷重  成績書
桟瓦 野地板 : 構造用合版 12mm
桟木 : 杉 15×30mm
瓦緊結 : ステンレスeスクリング釘 #13×65mm
2,845 N/㎡ PDF(157KB)
ダウンロード
開く
桟瓦
軒仕様
野地板 : 構造用合版 12mm
桟木 : 杉 15×30mm
瓦緊結 : ステンレスeスクリング釘 #13×65mm
瓦補強 : ステンレスセーフティ連結釘リング #12×75mm
4,003 N/㎡   PDF(460KB)
ダウンロード
開く
右袖瓦 野地板 : 構造用合版 12mm
桟木 : 杉 15×30mm
瓦緊結 : ステンレスeスクリング釘 #13×65mm
瓦補強 : パッキン付ステンレス瓦ビス Φ4.0×75mm
4,448 N/㎡    PDF(451KB)
ダウンロード
開く
左袖瓦 野地板 : 構造用合版 12mm
桟木 : 杉 15×30mm
瓦緊結 : ステンレスeスクリング釘 #13×65mm
瓦補強 : パッキン付ステンレス瓦ビス Φ4.0×75mm
4,448 N/㎡    PDF(484KB)
ダウンロード
開く

先頭へ

種類 試験条件 結果  成績書
防災のし5段
MBK工法
瓦 : 防災のし(大) 2段 + 防災のし(小) 3段 + 5寸丸
面戸 : のし受け台座(大棟用5谷)
施工方法 : 補強金物による防災のし積乾式工法(MBK工法)
合格 PDF(219KB)
ダウンロード
開く

防災のし7段
MBK工法
瓦 : 防災のし(大) 2段 + 防災のし(小) 5段 + 5寸丸
面戸 : のし受け台座(大棟用5谷)
施工方法 : 補強金物による防災のし積乾式工法(MBK工法)
合格 PDF(217KB)
ダウンロード
開く
防災のし5段 瓦 : 防災のし(大) 2段 + 防災のし(小) 3段 + 5寸丸
面戸 : 面戸瓦
施工方法 : 防災のし積工法

合格 PDF(249KB)
ダウンロード
開く

先頭へ

種類 試験条件 耐荷重  成績書
7寸紐丸雁振瓦 野地板 : 構造用合版 12mm
棟補強用芯材 : 樹脂垂木 43×43mm
棟補強金物 : TS樹脂棟
3,367 N/㎡ PDF(161KB)
ダウンロード
開く

先頭へ

ニューセラF Uタイプ







種類 試験条件 耐荷重  成績書
桟瓦 野地板 : 構造用合版 12mm
桟木 : 杉 15×30mm
瓦緊結 : ステンレスeスクリング釘 #12×65mm
2,000 N/㎡    PDF(283KB)
ダウンロード
開く

先頭へ

アルテF





種類 試験条件 耐荷重  成績書
桟瓦
軒仕様
野地板 : 構造用合版 12mm
桟木 : 杉 15×30mm
瓦緊結 : ステンレスeスクリング釘 #13×65mm
瓦補強 : ステンレスセーフティ連結釘リング #12×50mm
4,003 N/㎡   PDF(451KB)
ダウンロード
開く

先頭へ

クエスト





種類 試験条件 耐荷重  成績書
桟瓦
軒仕様
野地板 : 構造用合版 12mm
桟木 : 杉 15×30mm
瓦緊結 : ステンレスeスクリング釘 #13×65mm
瓦補強 : ステンレスセーフティ連結釘リング #12×50mm
4,003 N/㎡   PDF(446KB)
ダウンロード
開く

先頭へ

平板瓦共通



種類 試験条件 耐荷重  成績書
袖瓦  野地板 : 構造用合版 12mm
桟木 : 杉 15×30mm
瓦緊結 : ステンレスeスクリング釘 Φ4.0×50mm
瓦補強 : ステンレスeスクリング釘 Φ4.0×50mm
4,448 N/㎡    PDF(476KB)
ダウンロード
開く
