ニューセラFU



%e3%83%8b%e3%83%a5%e3%83%bc%e3%82%bb%e3%83%a9fu%e3%83%ad%e3%82%b4

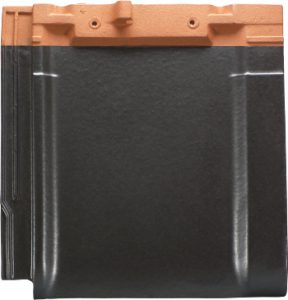

%e3%83%8b%e3%83%a5%e3%83%bc%e3%82%bb%e3%83%a9fu%e6%a1%9f%e7%93%a6%e9%8a%80%e9%bb%92

平板瓦の共通化・標準化(cjk部材)に対応

カラーバリエーション

銀黒(ぎんぐろ)

マットブラック

マットブラウン

※写真は実際の色と多少異なることがあります。

商品の特徴

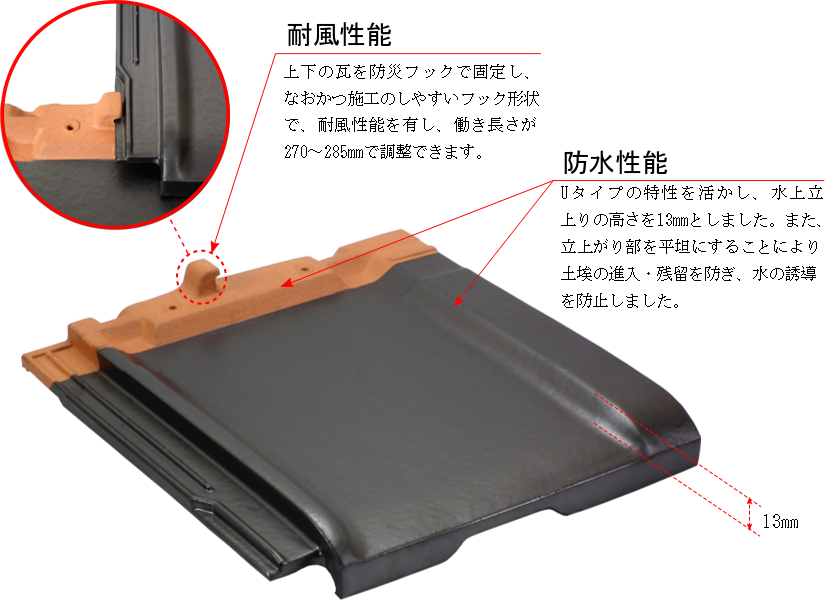

丸惣70年の技と防災性能を備えた、高い耐久性を持つ平板瓦です

%e3%83%8b%e3%83%a5%e3%83%bc%e3%82%bb%e3%83%a9fu%e6%a9%9f%e8%83%bd

cjkマーク
cjk部材について
長期使用対応部材(cjk部材)基準適合製品
長期使用住宅部材標準化推進協議会の定める長期使用対応部材(cjk部材)の基準書[粘土瓦(F型桟がわら)]の基準適合製品です。

長期使用対応部材(cjk部材)とは
長期にわたってメンテナンスを容易にする為に交互性を持たせた部品・部材です。東部材は、経済産業省の研究会の提言に基づき、住宅部品・部材の標準(共通)化の推進団体として設立された「長期使用住宅部材標準化推進協議会(長住協)」により定めています。

◎寸法の共通化・標準化に伴い、周辺資材へ適応します。

ニューセラFUガラス瓦

ガラス瓦

平板用のガラス瓦に対応しています。瓦を葺く感覚で明かりが採れます。

ニューセラFU支持瓦

太陽光用支持瓦

太陽光設置用支持瓦に対応しています。今や新築の70%の屋根に太陽光が設置されています。瓦を加工することなく、支持瓦を利用して設置できます。

ニューセラFU雪止め瓦

雪止め瓦

ニューセラFU雪止め金具

雪止め金具

ニューセラFU半瓦

半瓦

半瓦の使用により、施工性がアップします。

主要諸元

全長 355㎜ (±4㎜)
全幅 345㎜ (±4㎜)
働き長さ 280㎜ (±4㎜)
働き幅 306㎜ (±4㎜)
重量 3.8㎏/枚 (45.6㎏/㎡)
葺き枚数 12枚/㎡・40枚/坪



特殊役物対応一覧

縦桟工法

×

片流れ屋根

軒先唐草役物

×

カット瓦

標準屋根勾配と流れ長さ

勾配 4.0 4.5 5.0 6.0
長さ(m) 8 10 12 18

※この数値は保証値ではありません。設計に際しては、地域特性や建築物の形状等に留意してください。

物性概要

曲げ破壊荷重 平均2300N以上
吸水率 平均6%以下
凍害試験 25回の繰り返しで異常なし
耐薬品性能 異常なし

※上記製品性能値は試験結果であり、保証値ではありません。
※平成22年度島根県産業技術センター試験データーに基づく年間平均値です。

  製品に関するお願い
  安全に関する注意
