TSルーフ53B

石州瓦のスタンダード JIS-53B

TSルーフロゴ

TSルーフ桟瓦いぶし

あらゆる建築様式にフレキシブルに対応する豊富な部材、耐震・耐風・防水・防火・遮音性に優れた石州瓦のグローバルスタンダード

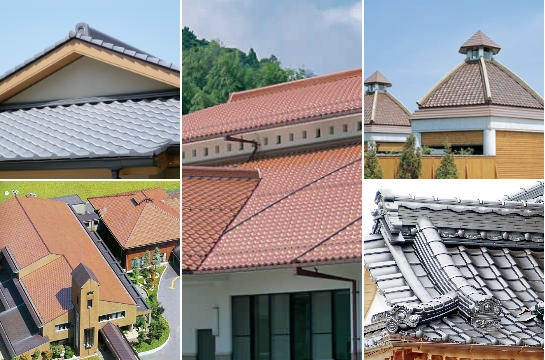

TSルーフ施工例

カラーバリエーション

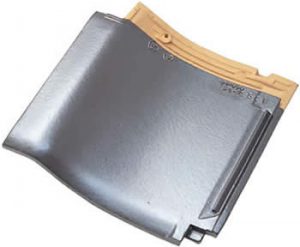

TSルーフ桟瓦いぶし

いぶし

TSルーフ桟瓦銀黒

銀黒(ぎんぐろ)

鉄砂(てっしゃ)

来待(きまち)

商品の特徴

耐久性能
石州瓦の最大の特徴は寒さや塩害に強く、丈夫で割れにくいこと。
1200度以上の超高温焼成で強度・凍害性・耐摩耗性等屋根材最高の性能。

耐風性能
風速換算75mの風圧をクリアー。
瓦同志の合体構造により風による瓦の浮き上がりを阻止します。

防水性能
流れ方向に三段、桁行き方向に二段の水返しによる万全の逆水防止。

耐震性能
引っ掛け工法+安定駒で屋根の重さが従来の土葺き工法の約50%の軽量化を達成。
地震によるズレや浮き上がりを防ぎます。

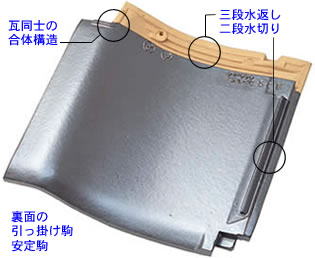

■瓦同士の合体構造
切込み部に設けた2cmの重なり板で瓦同士を押さえ込む合体構造。これによって強風時の瓦の浮き上がりを阻止。特に左下からの逆風に大きな威力を発揮します。

■三段水返し・二段水切り
流れ方向に三段の水返し、桁行き方向に二段の水切りを設け、逆水を強力にハネ返します。

■引っ掛け駒・安定駒
引っ掛け駒・安定駒組み合わせ構造、瓦同士の押さえ込みシステムによって屋根全体が軽量化。地震によるズレや浮き上がりを防ぎます。

TSルーフ特徴

主要諸元

全長 295㎜ (±4㎜)
全幅 315㎜ (±4㎜)
働き長さ 225㎜ (±4㎜)
働き幅 275㎜ (±4㎜)
重量 2.8㎏/枚 (45㎏/㎡・150㎏/坪)
葺き枚数 16枚/㎡・53枚/坪



特殊役物対応一覧

縦桟工法

片流れ屋根

軒先唐草役物

カット瓦

×

標準屋根勾配と流れ長さ

勾配 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0
長さ(m) 8 10 12 15 17

※この数値は保証値ではありません。設計に際しては、地域特性や建築物の形状等に留意してください。

物性概要

曲げ破壊荷重 平均2800N以上
吸水率 平均5%以下
凍害試験 25回の繰り返しで異常なし
耐薬品性能 異常なし

※上記製品性能値は試験結果であり、保証値ではありません。
※平成22年度島根県産業技術センター試験データーに基づく年間平均値です。
